52 53
Garantire la compatibilità
Rischio di danni materiali causati da combinazi-
oni inappropriate di prodotti
>> Le speciche di tutti i prodotti utilizzati devono corri-
spondere o essere comprese nell‘intervallo speci-
cato.
Ta b . 36 : Garantire la compatibilità

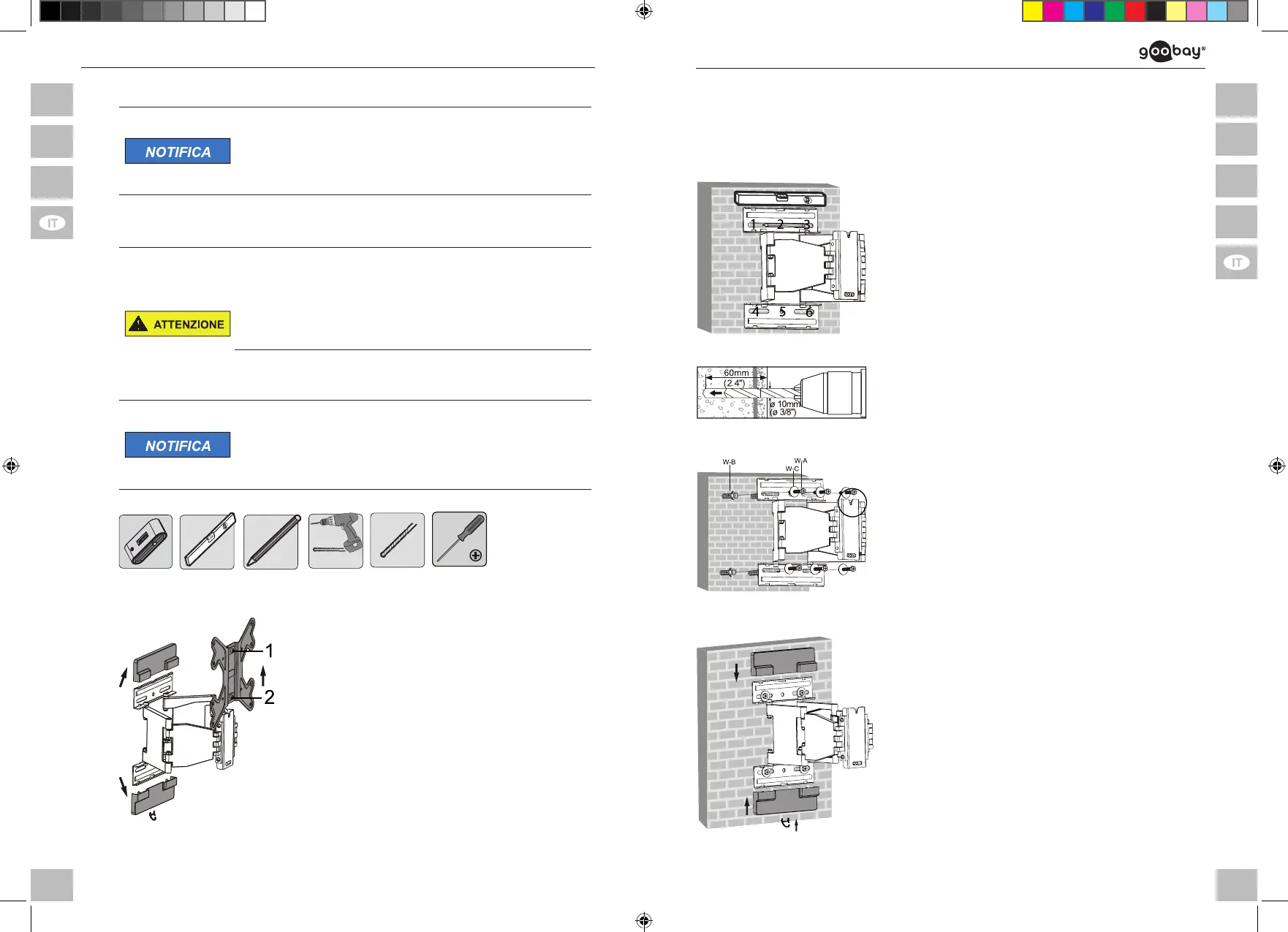

4.2 Installazione su parete
Rischio di lesioni provocate da condizioni ambi-
entali inappropriate
>>
>>
Controllare la struttura della parete prima di installare
o scegliere un luogo sicuro per l’installazione.
Prestare attenzione ai cavi elettrici ed altri li che si
trovano dietro l’intonaco, e non danneggiarli!
>> Non installare il prodotto in luoghi esposti alla luce
diretta del sole o articiale. Questo contribuisce all’af-
faticamento della vista.
Pericolo di danni materiali provocati da condizi-
oni ambientali inappropriate
>> Lasciare spazio sufciente intorno al prodotto ed
all‘intero sistema per garantire un‘adeguata ventila-
zione e la mobilità.
Ta b . 3 7: Installazione su parete
4.2.1 Preparazione
1. Rimuovere i due coperchi in plastica
del supporto a parete (A) facendo
scorrere il superiore coperchio in
plastica in avanti e verso l‘alto e il
inferiore coperchio in plastica in
avanti e verso il sotto.
2. Rimuovere la piastra VESA sollevan
dolo in avanti e verso l‘alto dalla sua
guida.
Assicurarsi che le viti 1 e 2 bloccati nella
piastra VESA.
Fi g. 3 4: Rimozione di coperture in plastica e piastra
VESA
3. Girare il dado M8 (D) in senso orario
per avvitare 1 circa 2-3 giri no a
quando il montaggio senza bloccare.
4.2.2 Esecuzione
1. Prima di perforare la parete, prestare
attenzione ai cavi elettrici ed altri li
che si trovano dietro l’intonaco, e non
danneggiarli!
2. Utilizzare una livella a bolla per
segnare i fori sulla parete.
3. Segnare i fori 1-6 con una matita.
Utilizzare la piastra a parete (A) come stampo.
Fig. 3 5: Allineamento e marcatura
4. Praticare i fori profondi 60mm con un
trapano da cemento e punta da
10mm.
Fig. 3 6: Esecuzione dei fori
5. Inserire un tassello (W-B) in ogni
foro.
6. Fissare il supporto da parete (A) con
le viti a parete (W-A), le rondelle
(W-C), che la tacca è rivolto verso
l‘alto della piastra VESA.
Fi g . 3 7: Installazione su parete
7. Rimontare la coperchi in plastica
copre il montaggio a parete (A).
Fig. 3 8: Rimontare la coperchi in plastica
69295 manual_V3.indd 52-53 30.05.2018 13:21:47
