Betriebsanleitung
11

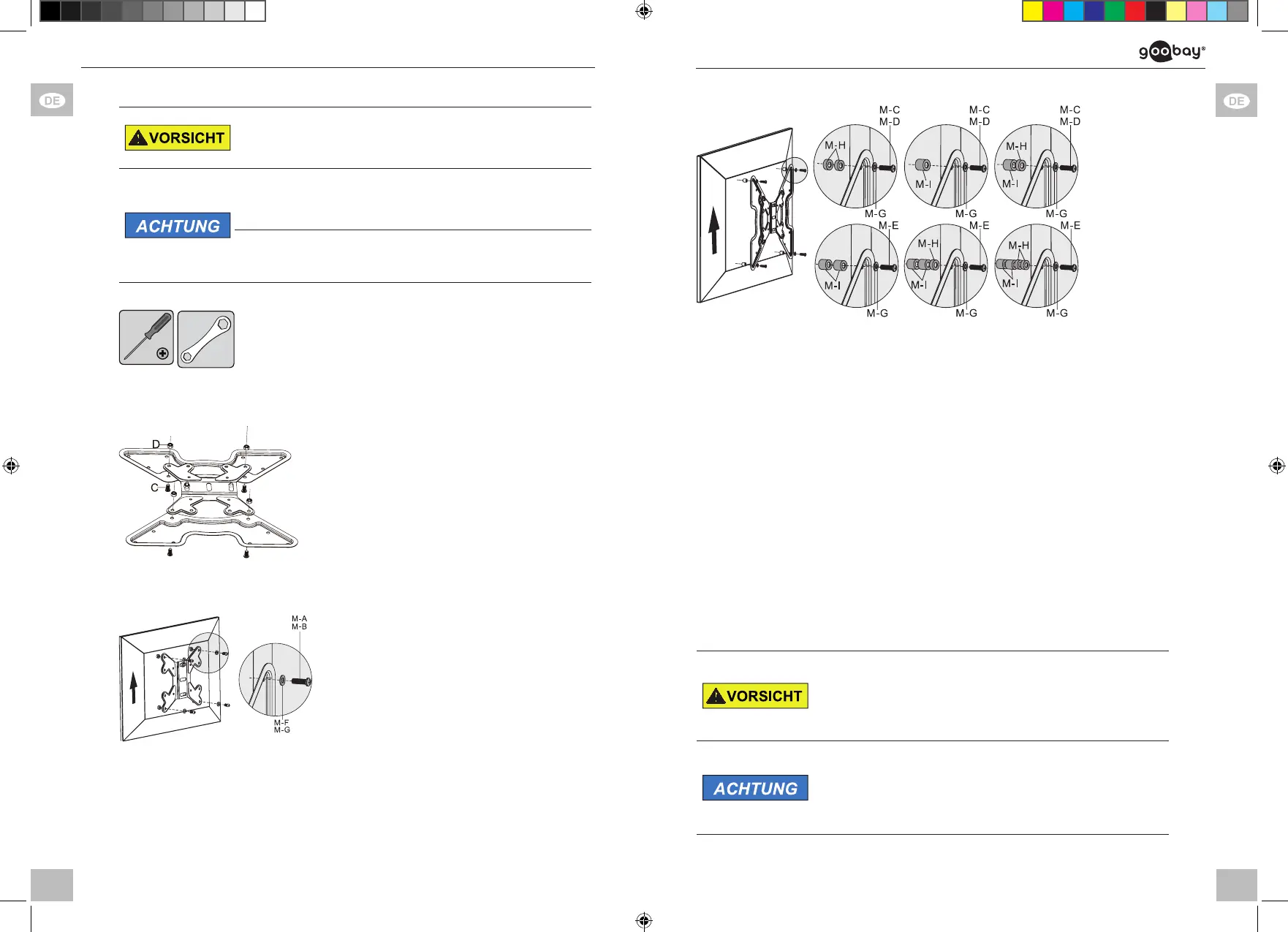

4.3 Flachbildschirmmontage
Verletzungsgefahr durch Stolpern und Sturz
>> Produkt, Produktteile und Zubehör sicher platzieren,
installieren und transportieren.
Sachschaden durch ungeeignete Vorgehensweise
>> Beim Anziehen von Schrauben mäßige Kraft aufwen-
den, um Gewinde nicht zu beschädigen.
>>
>>
Flachbildschirm NIE ach auf den Boden legen.
Flachbildschirm nicht durch zu lange Schrauben
beschädigen.
Ta b . 6 : Flachbildschirmmontage
1. Messen Sie die Befestigungslochab-
stände Ihres Flachbildschirms aus.
2. Montieren Sie Flachbildschirme der
VESA-Größen 100 x 100 mm,
100 x 200 mm und 200 x 200 mm
direkt an der VESA-Platte wie in
Kapitel 4.3.1 und 4.3.2 beschrieben.
B
B
3. Montieren Sie Flachbildschirme der
VESA-Größen 300 x 300 mm, 400 x
200 mm und 400 x 400 mm, indem
Sie die VESA-Platte zuerst mittels
Schrauben (C) und Muttern (D) mit
dem VESA-Adapter (B) verbinden.
Fig. 6 : Flachbildschirmmontage
4.3.1 FlachbildschirmemitacherRückseite
1. Lehnen Sie den Flachbildschirm
vertikal gegen eine weiche, großä-
chige Unterla ge oder eine Wand und
sichern Sie ihn gegen Kratzer und
Umkippen.
2. Montieren Sie die VESA-Platte mit
den zu Ihrem Flachbildschirm
passenden Unterlegscheiben und
Schrauben an der Flachbildschirm-
rückseite wie abgebildet.
Fi g . 7: Flachbildschirme mit acher Rückseite
Achten Sie darauf, dass die Schraube 1 mit der vormontierten Mutter M8 (D) an
der Flachbildschirmoberseite sitzt, wie in Kapitel 4.2 berschrieben. Diese hält
VESA-Platte und Flachbildschirm beim Einhängen in den Wandhalter.
4.3.2 Flachbildschirme mit gewölbter Rückseite
Fig. 8 : Flachbildschirme mit gewölbter Rückseite
1. Lehnen Sie den Flachbildschirm
vertikal gegen eine weiche, großä-
chige Unterla ge oder eine Wand und
sichern Sie ihn gegen Kratzer und
Umkippen.
2. Montieren Sie die VESA-Platte mit
den zu Ihrem Flachbildschirm
passenden Unterleg scheiben,
Schrauben und TV-Abstandhaltern
an der Flachbildschirmrückseite wie
abgebildet.
Achten Sie darauf, dass die Schraube 1 mit der vormontierten Mutter M8 (D) an
der Flachbildschirmoberseite sitzt, wie in Kapitel 4.2 berschrieben. Diese hält
VESA-Platte und Flachbildschirm beim Einhängen in den TV-Wandhalter.
4.4 Einhängen des Flachbildschirms
Verletzungsgefahr durch Stolpern und Sturz
>>
>>
Produkt, Produktteile und Zubehör sicher platzieren,
installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort
sichern und von zweiter Person helfen lassen.
Sachschaden durch ungeeignete Umgebungsbe-
dingungen
>> Um Quell- und Ausgabegeräte sowie um Schwenk-
und Neigebereich ausreichend Platz für gute Belüf-
tung und Beweglichkeit lassen.
Ta b . 7: Einhängen des Flachbildschirms
