Kompatibilität sicherstellen
Sachschaden durch inkompatible Produktkombi-
nationen
>> Technische Daten aller verwendeter Produkte
vergleichen. Diese müssen übereinstimmen oder im
angegebenen Bereich liegen.
Ta b . 4 : Kompatibilität sicherstellen
4.2 Wandmontage
Verletzungsgefahr durch ungeeignete Umge-
bungsbedingungen
>>
>>
Wandstruktur vor Montage überprüfen bzw. sichere
Stelle zur Montage auszuwählen.
Auf in der Wand liegende, stromführende Kabel oder
andere Leitungen achten und diese nicht beschädi-
gen!
>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw.
starkem Licht montieren. Dies fördert das Ermüden
der Augen.
Sachschaden durch ungeeignete Umgebungsbe-
dingungen
>> Um Quell- und Ausgabegeräte sowie um Schwenk-
und Neigbereich ausreichend Platz für gute Belüftung
und Beweglichkeit lassen.
Ta b . 5 : Wandmontage
4.2.1 Vorbereitung
1. Entfernen Sie die 2 Kunststoffabde
ckungen des Wandhalters (A)
indem Sie die obere schräg nach vorn
oben und die untere nach vorn unten
schieben.
2. Entfernen Sie die VESA-Platte indem
Sie diese nach vorn und oben aus der
Führung
schieben.
Achten Sie darauf, dass die Schrauben 1 und 2 fest
in der VESA-Platte stecken.

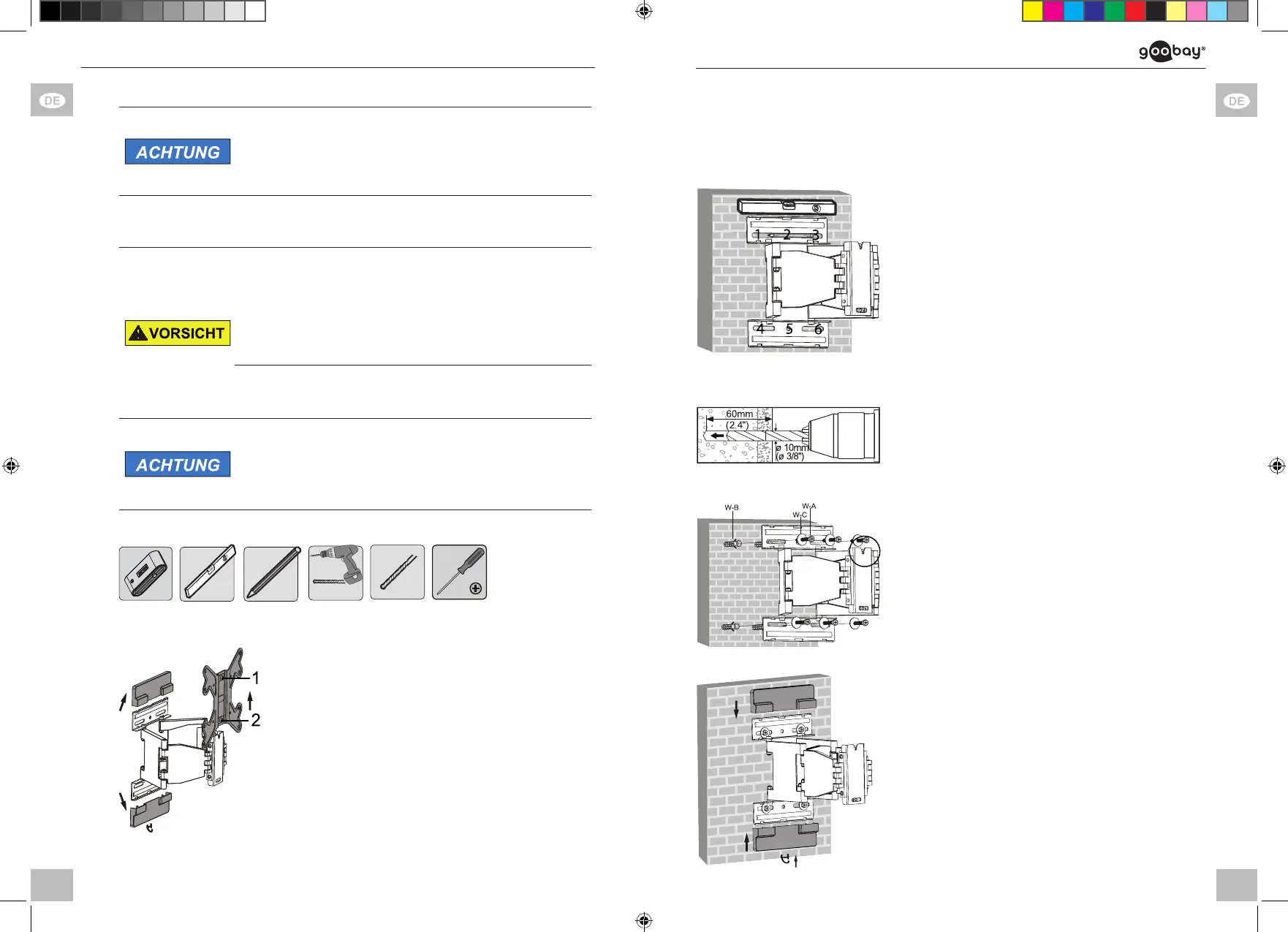

Fi g . 1: Kunststoffabdeckun gen und VESA- Plat te
entfernen
3. Drehen Sie die Mutter M8 (D) im
Uhrzeigersinn auf Schraube 1 locker
2-3 Umdrehungen auf.
4.2.2 Ausführung
1. Prüfen Sie vor dem Bohren, ob sich
Gas-, Wasser- oder Stromleitungen in
der Wand benden und beschädigen
Sie diese nicht.
2. Benutzen Sie eine Wasserwaage um
die Bohrlöcher zu markieren.
3. Markieren Sie die Bohrlöcher 1 bis 6
mit einem Stift.
Der Wandhalter (A) dient als Schablone.
Fig. 2 : Ausrichten und Anzeichnen
4. Bohren Sie die Löcher mit einem
10mm-Steinbohrer 60mm tief.
Fig. 3 : Löcher bohren
5. Stecken Sie jeweils einen Wanddübel
6. Bringen Sie den Wandhalter (A) mit
den Wandschrauben (W-A) und
Unterlegscheiben (W-C) so an, dass
die Kerbe an der VESA-Plattenauf-
nahme nach oben zeigt.
Fi g. 4: Wandmontage
7. Stecken Sie die Kunststoffabdeckun-
gen wieder auf den Wandhalter (A).
Fig. 5 : Kunststoffabdeckungen aufstecken
