12
MDE-LEDI160S-1012V1.0
☛ On peut aussi avoir le temps intermédiaire en maintenant une pression
sur une des touches “LAPS” du boîtier chrono.
☛ En comptage ou en décomptage lorsque une heure de consigne est
programmée, le chronomètre peut être arrêté puis relancé à tout moment
par pression sur les touches “STOP” puis “ START” sans modier l’heure de
consigne initialement programmée.
☛ Il est possible de déclencher à la seconde zéro un contact sec à l’aide
de l’option top (nous consulter)

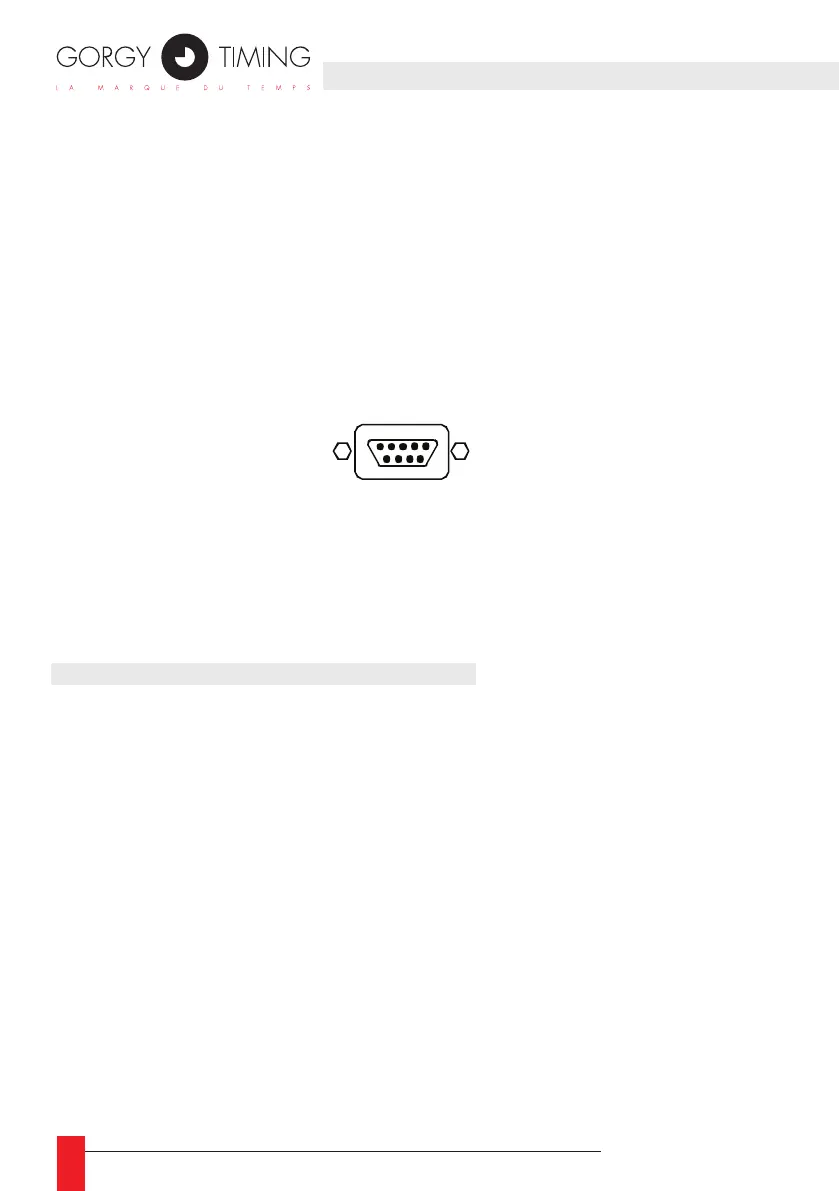

5.1.3. Branchements boîtier encastrable chrono
Correspondance des pins de la SUBD9 mâle en sortie du boîtier chronomètre :
► Pin1 : PROG
► Pin2 : +
► Pin3 : -
► Pin4 : Commutateur horloge/chrono
► Pin5 : Masse
5.2. OPTION ASCII RS232 OU RS422/485
Liaison ASCII RS232C sur la borne B3 Liaison ASCII RS422/485 sur la borne B3
1 : GND 1 : E/S -
2 : TXD 2 : E/S +
3 : RXD 3 : GND
CETTE OPTION FONCTIONNE SELON 3 MODES
5.2.1. Mode émetteur ou Uni-directionnel
Dans ce mode l’horloge émet un code (conguration : 2400 bauds, format 8 bits, parité
paire, 1 stop bit) en 2 parties :
► 1) – L’information horaire sous la forme :
STX jour de la semaine SP jour du mois/mois/année SP SP Heure :minute :se-
conde CR
► 2) – Les informations états du chronomètre, température, luminosité etc…
La première partie de l’information sert par exemple à synchroniser un ordinateur (dans
ce cas ne pas tenir compte de la deuxième partie).
L’information complète permet d’asservir une autre horloge à la première.
