Gorgy Timing LEDI 1.60 - 3 Anschlüsse; Standard- und Einbaugehäuse

36
MDE-LEDI160S-1012V1.0

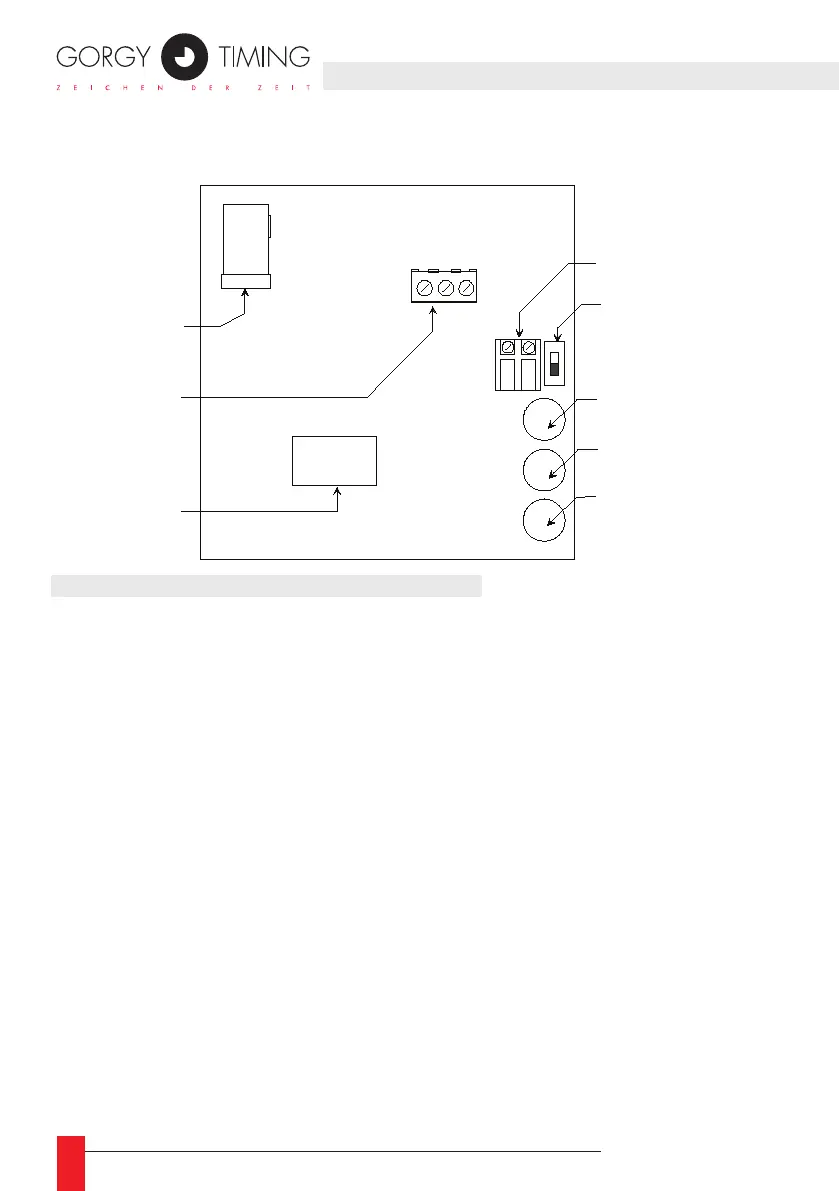

3.1. STANDARD- UND EINBAUGEHÄUSE
► Stromversorgung 230 VAC 50-60 Hz anschließen.
► Den Batterieschalter SW1 nach Verkabelung unter Spannung auf ON schieben
(nach unten).
► Synchronisationseingang, wenn vorhanden mit der Klemme B1 verbinden (keine
Polarität.).
► Optionen anschließen (Stoppuhr an B2, ASCII an B3).
Netzspannung
( B4 )
Eingang
STOPPUHR
( B2 )
Klemme
ASCII
( B3 )
3 2 1
Eingang für die
SYNCHRONISATION
( B1 )
Schalter
ON/OFF
( SW1 )
Taste
" + "
Taste
" - "
Taste
" PROG "
3. ANSCHLÜSSE
