3. BRANCHEMENTS
BRANCHEMENTS
3.1 BOÎTIER STANDARD ET ENCASTRABLE
► Brancher l’alimentation 230VAC 50-60Hz.
► Connecter l’entrée de synchronisation sur la borne B1, si nécessaire (aucune polarité).
► Options : chronomètre- B2, ou ASCII – B3.
► Option chargeur batterie : Brancher les deux ls rouge +, noir - du «chargeur batte-
rie» en 12VDC ou 24VDC sur le bornier 2pts (sans ce branchement l’afchage de
l’horloge s’éteindra dès que la batterie sera déchargée)
► Basculer le coupe batterie SW1 sur la position ON (position basse).

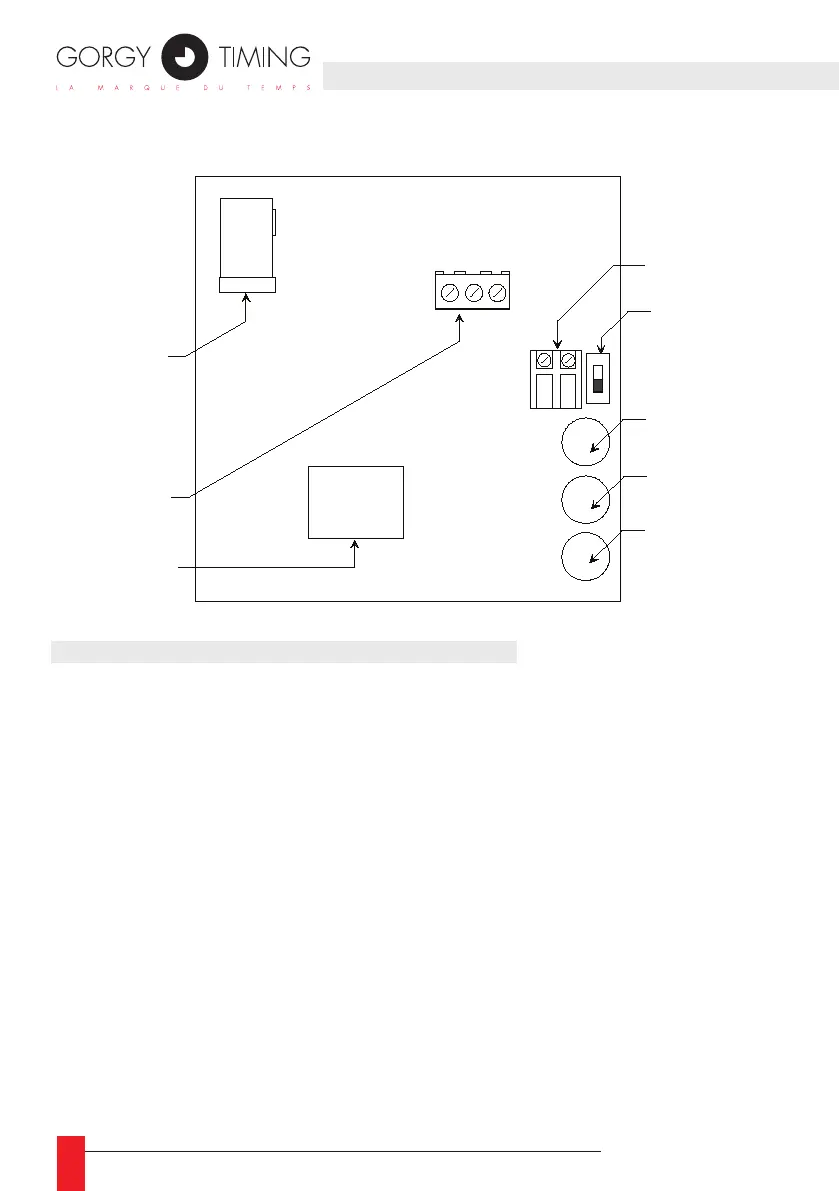

ALIMENTATION
( B4 )
Entrée
CHRONOMETRE
( B2 )
Borne
ASCII
( B3 )
3 2 1
Entrée de
SYNCHRONISATION
( B1 )
Switch
ON/OFF
( SW1 )
Bouton Poussoir
" + "
Bouton Poussoir
" - "
Bouton Poussoir
" PROG "
