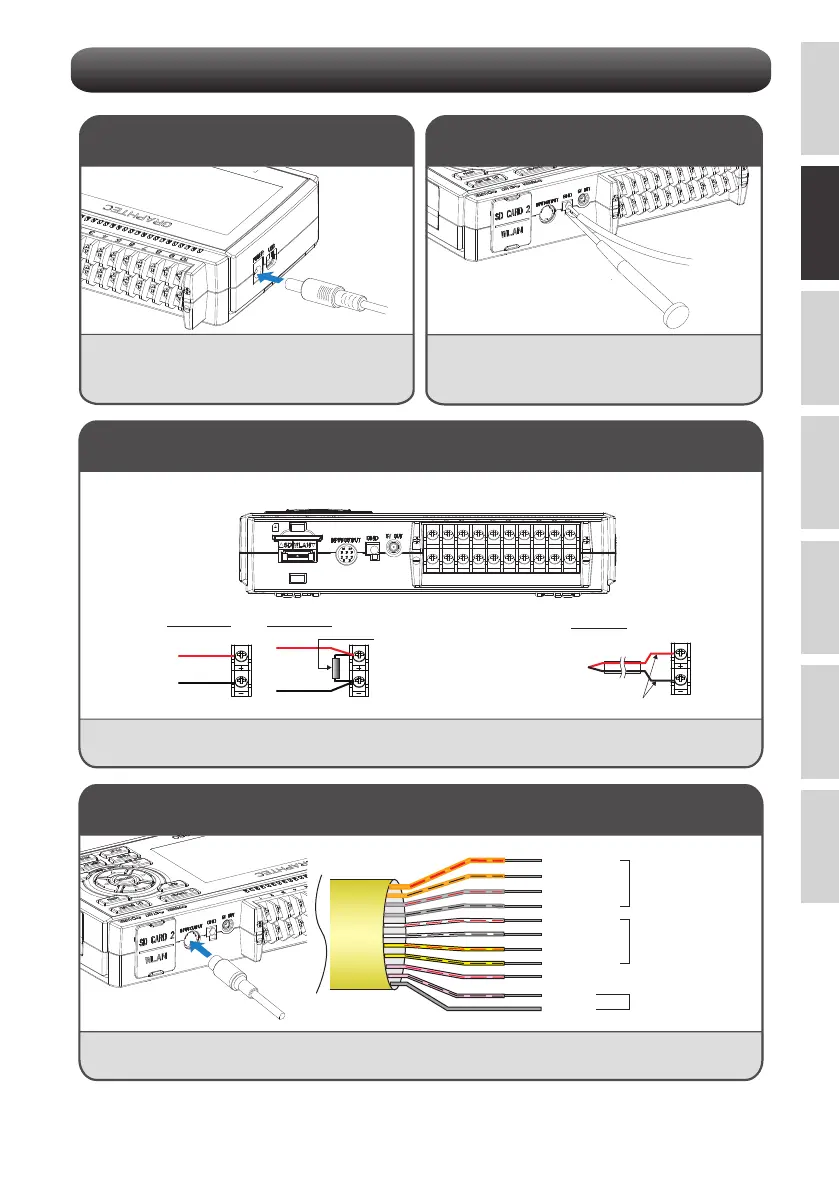

各種接続方法
橙/赤点 : 1
橙/黒点 : 2
灰/赤点 : 3
灰/黒点 : 4
白/赤点 : 1
白/黒点 : 2
黄/赤点 : 3
黄/黒点 : 4
ピンク/赤点 : トリガ入力/
外部サンプリング入力
シールド
GND
ロジック/パルス入力
アラーム出力
< 結線図 >
ピンク/黒
熱電対入力
+
-
補償導線
直流電圧入力
+
-
直流電圧
直流電流入力
+
-
シャント抵抗
例：4-20mA の場合、250Ω（±0.1％）を
付けて、1-5V レンジで測定します。
※ シャント抵抗は、B-551（オプション）
をご使用ください。
AC アダプタの出力側を本体の「DC LINE」表示の
コネクタへ接続します。
GND 端子の上にあるボタンを、マイナスドライバー
で押しながら、本器にアースケーブルを接続します。
ケーブルの片側はアースへ接続してください。
注意 : 上面の端子番号に従って任意の端子に接続してください。
（ロジック / パルス入力、アラーム出力、トリガ入力）
ACアダプタの接続 アースケーブルの接続
アナログ入力端子への接続
外部入出力端子への接続
（オプション B-513使用）
15
CH 1 2 3 4 5 6 7 8 9 10
