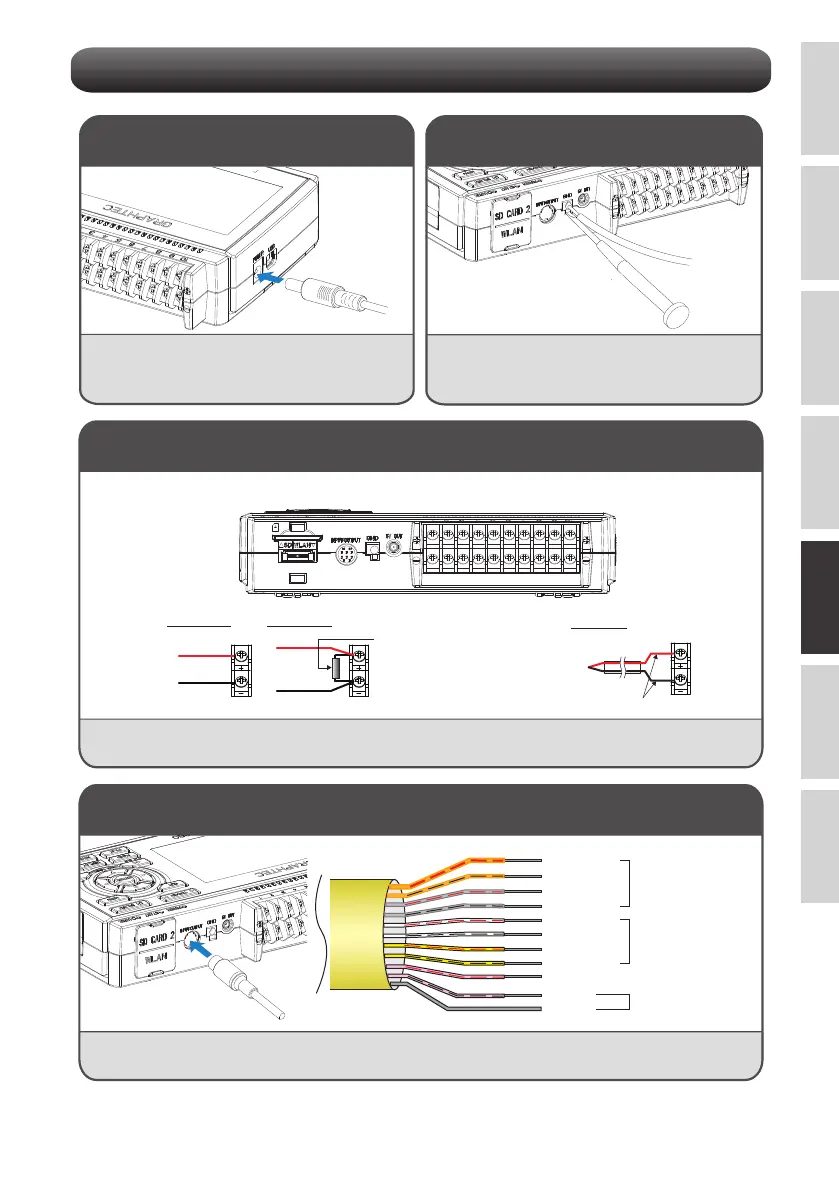

各种连接方法
橙/红点 : 1
橙/黑点 : 2
灰/红点 : 3
灰/黑点 : 4
白/红点 : 1
白/黑点 : 2
黄/红点 : 3
黄/黑点 : 4
报警输出 : 触发输入/外部取样输入
屏蔽
GND
逻辑/脉冲输入
报警输出
< 接线图 >
粉/黑
热电偶输入
+
-
补偿导线
直流电压输入
+
-
直流电压
直流电流输入
+
-
分流电阻
例：4-20mA 的情况，安装 250Ω（±0.1％），
在 1-5V 范围内进行测定。
※ 分流电阻请使用 B-551（选项）。
AC 适配器的输出侧连接主体的显示 “DC LINE” 的连
接器。
用一字螺丝刀按住 GND 端上的按钮，对本机器连接
地线。
请将线缆的单侧接地。
注意 : 根据上表面的端子编号，连接至任意的端子。
（逻辑 / 脉冲输入、报警输出、触发输入）
AC适配器的连接 接地线缆的连接
连接模拟输入端
连接至外部输入输出端子（使用选项B-513）
48
CH 1 2 3 4 5 6 7 8 9 10
