Procédures de connexion
Orange avec ligne pointillée rouge : 1
Orange avec ligne pointillée noire : 2
Gris avec ligne pointillée rouge : 3
Gris avec ligne pointillée noire : 4
Blanc avec ligne pointillée rouge : 1
Blanc avec ligne pointillée noire : 2
Jaune avec ligne pointillée rouge : 3
Jaune avec ligne pointillée noire : 4
Rose avec ligne pointillée rouge: Entrée de déclenchement/
entrée d'échantillonnage externe
Blindé
GND
Entrée logique/
impulsion
Sortie d'alarme
< Affectation des signaux >
Rose avec ligne pointillée noire
CH 1 2 3 4 5 6 7 8 9 10
+
-
Entrée du thermocouple
Un fil de compensation est utilisé
s'il est requis.
+
-
Résistance de shunt
Ex : Le signal de courant est converti en tension à
l'aide de la résistance shunt.
Pour un courant de 4 à 20mA pour but de
convertir le signal en 1 à 5V.
Note: Graphtec propose la résistance de shunt de
précision B-551 250 ohms.
Entrée de courant
+
-
Entrée de la tension DC
Entrée de tension
Connecter la sortie DC de l'adaptateur AC au
connecteur indiqué comme "DC LINE" sur le GL260.
Connexion de l'adaptateur AC
Utilisez un tournevis à tête plate pour appuyer sur le
bouton situé au-dessus de la borne GND tout en
connectant le câble de mise à la terre au GL260.
Connecter l'autre extrémité du câble à la terre.

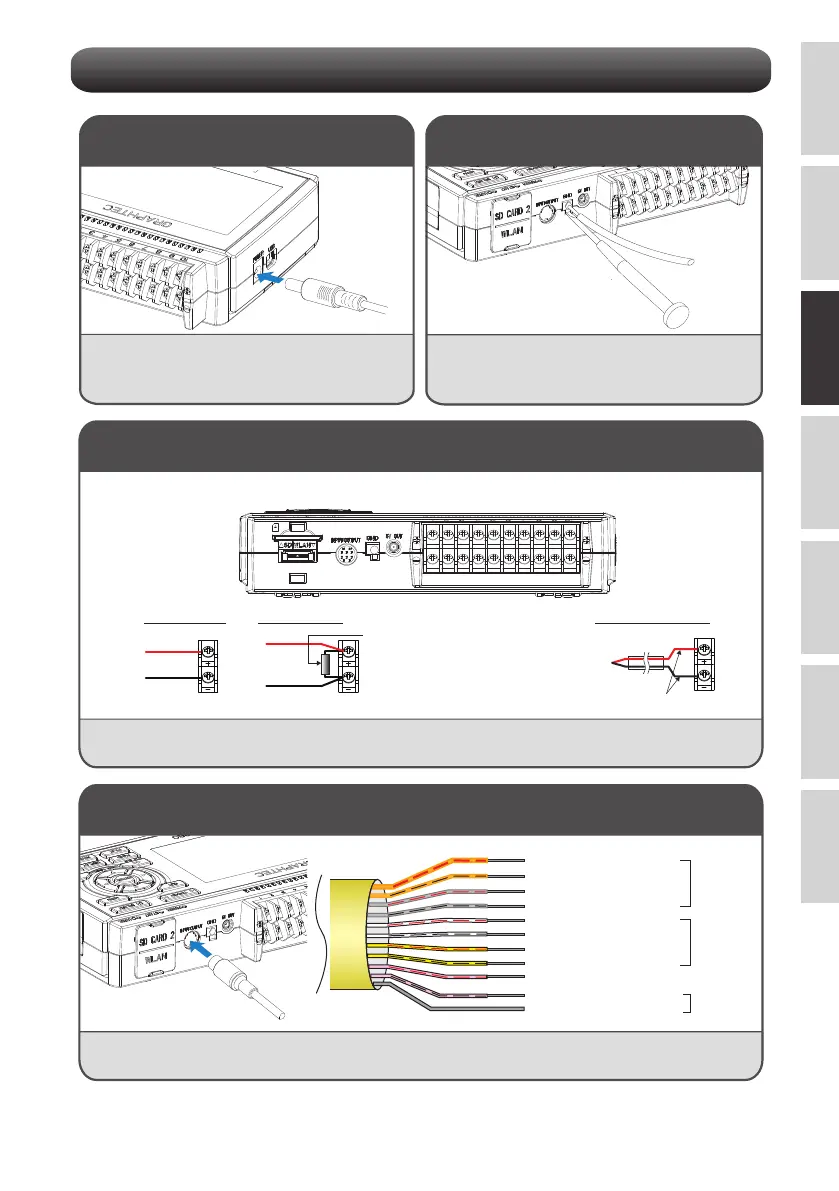

Connexion aux bornes d'entrée analogiques
ATTENTION : Connecter le fil au canal désigné, où les canaux individuels sont numérotés.
Connecter les bornes d'entrée / sortie externes
(Pour les entrées de logique / d’impulsion, la sortie d'alarme, l’entrée de déclenchement, l’entrée d'impulsion
d'échantillonnage externe)
* Nécessite le câble d'impulsion / logique B-513.
26
Raccordement du câble de
mise à la terre
