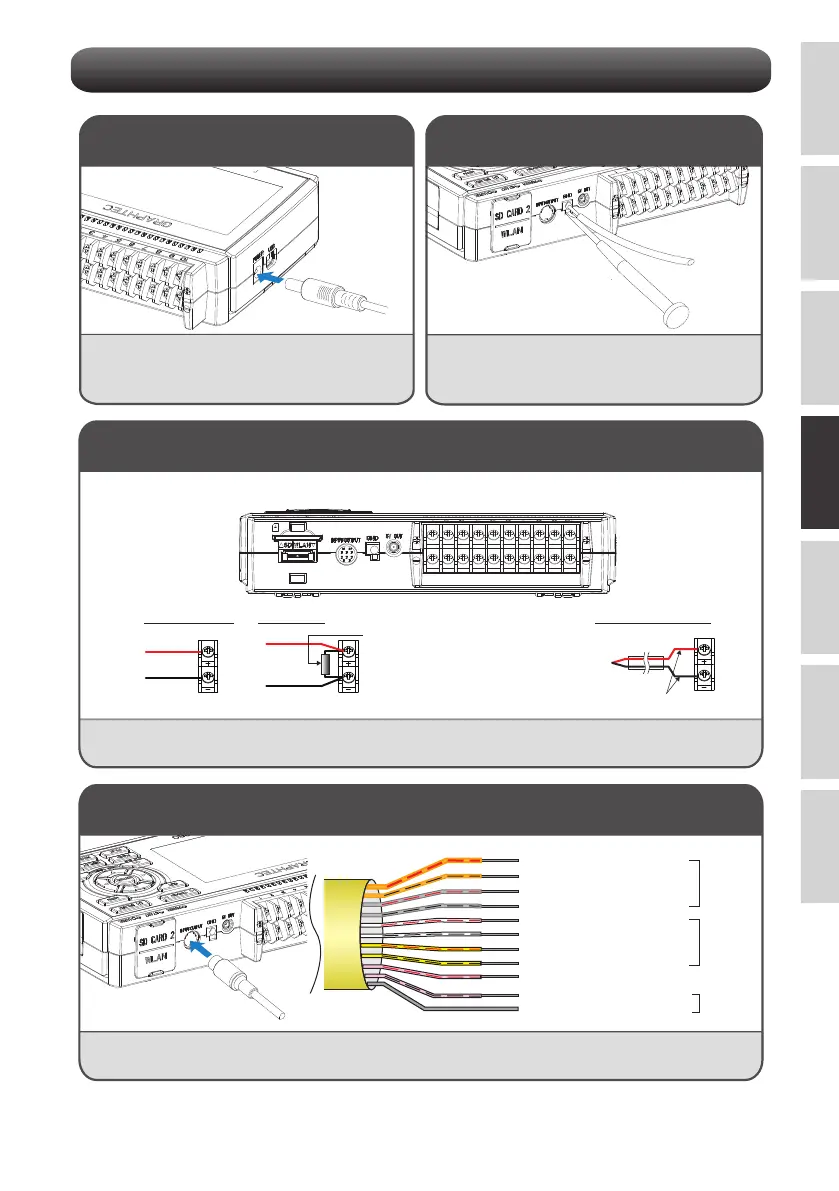

Verfahren für den Anschluss
Orange mit rot gepunkteter Linie: 1
Orange mit schwarz gepunkteter Linie: 2
Grau mit rot gepunkteter Linie: 3
Grau mit schwarzer gepunkteter Linie: 4
Weiß mit roter gepunkteter Linie: 1
Weiß mit schwarz gepunkteter Linie: 2
Gelb mit rot gepunkteter Linie: 3
Gelb mit schwarzer gepunkteter Linie: 4
Rosa mit rot gestrichelter Linie : Triggereingang/externer
Sampling-Eingang
Abgeschirmt
GND
Logik-/
Impulseingang
Alarm
Ausgang
< Signalzuordnung >
Rosa mit schwarzer gepunkteter Linie
CH 1 2 3 4 5 6 7 8 9 10
+
-
Thermoelement-Eingang
Falls erforderlich, wird ein
Kompensationskabel verwendet.
+
-
Shunt-Widerstand
Beispiel: Das Stromsignal wird mit Hilfe des
Shunt-Widerstands in eine Spannung umgewandelt.
Für 4 bis 20mA Strom, um das Signal in 1 bis 5V
umzuwandeln.
Hinweis: Graphtec bietet den
Präzisions-Shunt-Widerstand B-551 mit
250 Ohm an.
Stromeingang
+
-
Gleichspannungseingang
Spannungseingang
Schließen Sie den Gleichstromausgang des
Netzteils an den mit "DC LINE" bezeichneten
Anschluss am GL260 an.
Anschließen des AC-Adapters Anschließen des Erdungskabels
Drücken Sie mit einem Schlitzschraubendreher auf den
Knopf über der GND-Klemme, während Sie das
Erdungskabel mit dem GL260 verbinden.
Verbinden Sie das andere Ende des Kabels mit der Erde.
Schließen Sie an die analogen Eingangsklemmen
ACHTUNG: Schließen Sie das Kabel an den vorgesehenen Kanal an, wobei die einzelnen Kanäle nummeriert
sind.
Schließen Sie die externen Eingangs-/Ausgangsklemmen an
(Für Logik-/Impulseingang, Alarmausgang, Triggereingang, externen Abtastimpulseingang)
* Erfordert das B-513 Impuls-/Logikkabel.
