Procedimientos de conexión
Naranja con línea de puntos roja : 1
Naranja con línea de puntos negra : 2
Gris con línea de puntos roja : 3
Gris con línea de puntos negra : 4
Blanco con línea de puntos roja : 1
Blanco con línea de puntos negra : 2
Amarillo con línea de puntos roja : 3
Amarillo con línea de puntos negra : 4
Rosa con línea de puntos roja: Entrada de activación/
entrada de muestreo externo
Blindado
GND
Entrada
Logic/pulse
Salida de
alarma
<Asignación de señales>
Rosa con línea de puntos negra
CH 1 2 3 4 5 6 7 8 9 10
+
-
Entrada de termopar
El cable de compensación se
utiliza si es necesario.
+
-
Resistencia de derivación
Ej: La señal de corriente se convierte en tensión
utilizando la resistencia derivación.
Para corrientes de 4 a 20mA para convertir la
señal a 1 a 5V.
Nota: Graphtec ofrece B-551 250 ohmios
resistencia de derivación de precisión.
Entrada de corriente
+
-
Entrada de voltaje CC
Entrada de voltaje

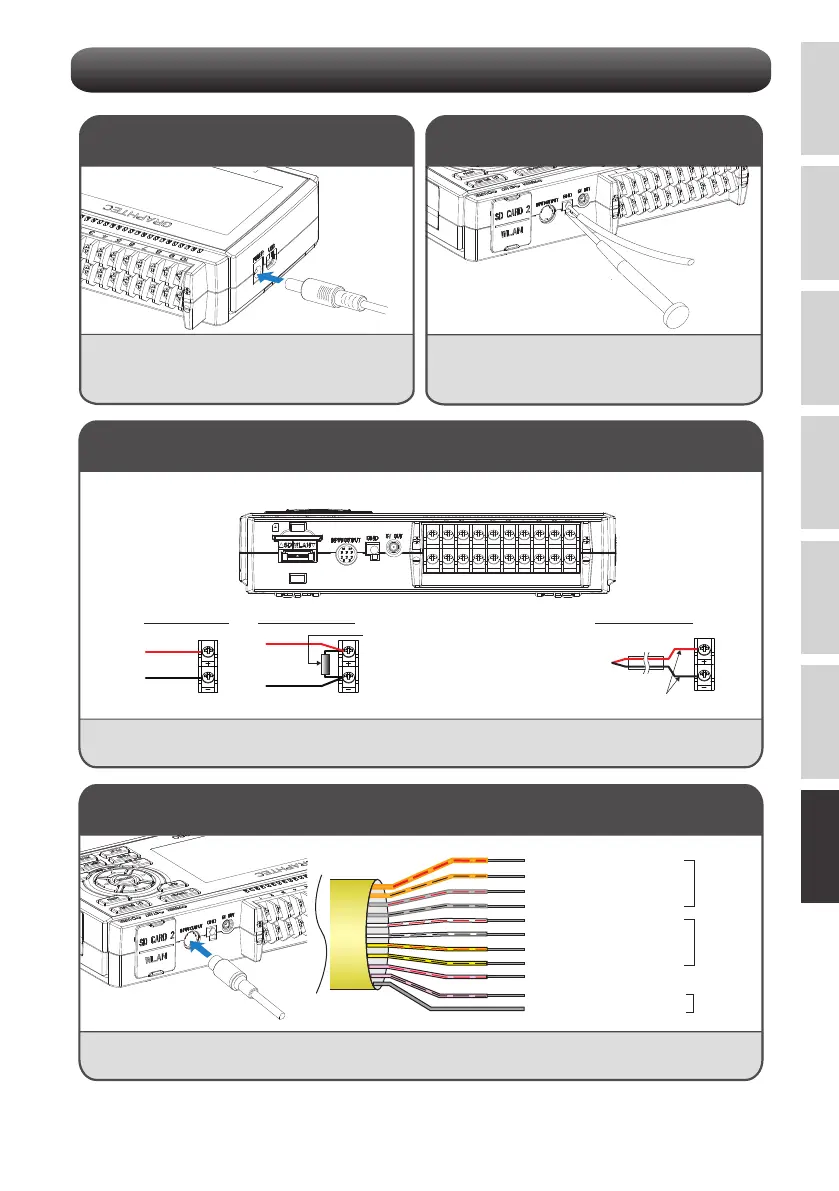

Conecte la salida de CC del adaptador de CA al
conector indicado como "DC LINE" en el GL260.
Conexión del adaptador de CA Conexión del cable de tierra
Utilice un destornillador plano para pulsar el botón
situado encima del terminal GND mientras conecta
el cable de tierra al GL260.
Conecte el otro extremo del cable a tierra.
Conectar a los terminales de entrada analógica
PRECAUCIÓN: Conecte el cable al canal designado, donde los canales individuales están numerados.
Conectar los terminales de entrada/salida externos
(Para entrada logic/pulse, salida de alarma, entrada de activación, entrada de pulso de muestreo externo)
* Requiere cable lógico/de impulsos B-513.
