9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
AC/ バッテリ表示
CH セレクト
デジタル表示
クイック設定
アラーム表示
ペン表示
ファイル名表示
下限スケール
波形表示
上限スケール
収録バー
: AC電源時、バッテリ動作時でアイコ
ンを表示します。
※バッテリ残表示は、誤差があります
ので目安としてご使用ください。
バッテリでの駆動時間を保証するも
のではありません。
: アナログ、ロジック・パルス、演算を
表示します。
: 各CHの入力値を表示します。
キーでアクティブ(拡大表示)するCHを選択できます。また、ア
クティブCHは波形表示も1番上に表示されます。
: 簡単に操作できる項目を表示します。
キーでクイック設定部をアクティブにし、 キーで値を変更
できます。
: アラーム出力端子の状態を表します。(赤＝アラーム発生）
: 各CHの信号位置や、トリガ位置、ア
ラーム範囲を表示します。
: 収録中は収録ファイル名を表示しま
す。
: 現在アクティブになっているCHの下
限のスケールを表示します。
: 入力信号の波形が表示されます。
: 現在アクティブになっているCHの上限のスケールを表示します。
: 収録中に収録媒体の残り容量を表示します。また、再生時には表示
位置とカーソルの情報を表示します。
スタート側
立上り
立下り
範囲内
範囲外
アラーム表示トリガ位置
ストップ側
ペン表示
21

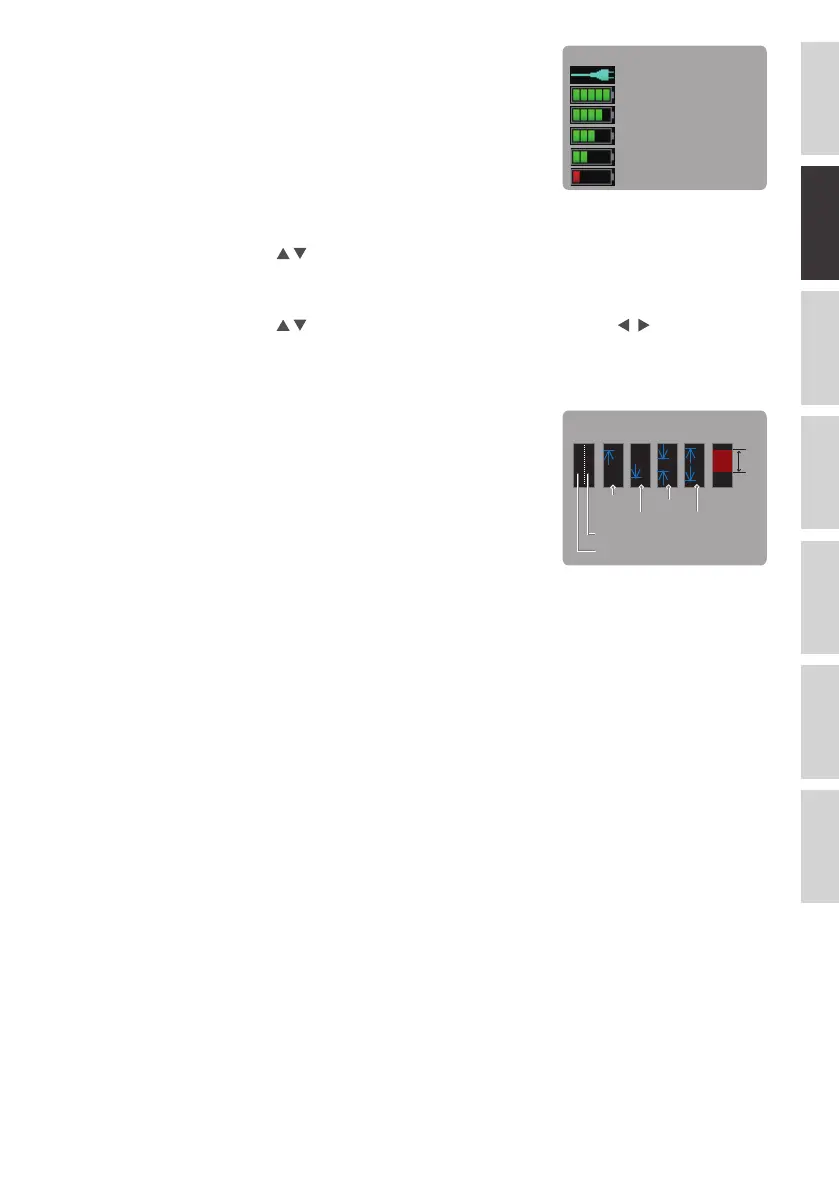

AC/バッテリ表示
AC電源動作時
バッテリ残: 30%以下
バッテリ残: 50 - 31%
バッテリ残: 70 - 51%
バッテリ残: 90 - 71%
バッテリ残: 100 - 91%
