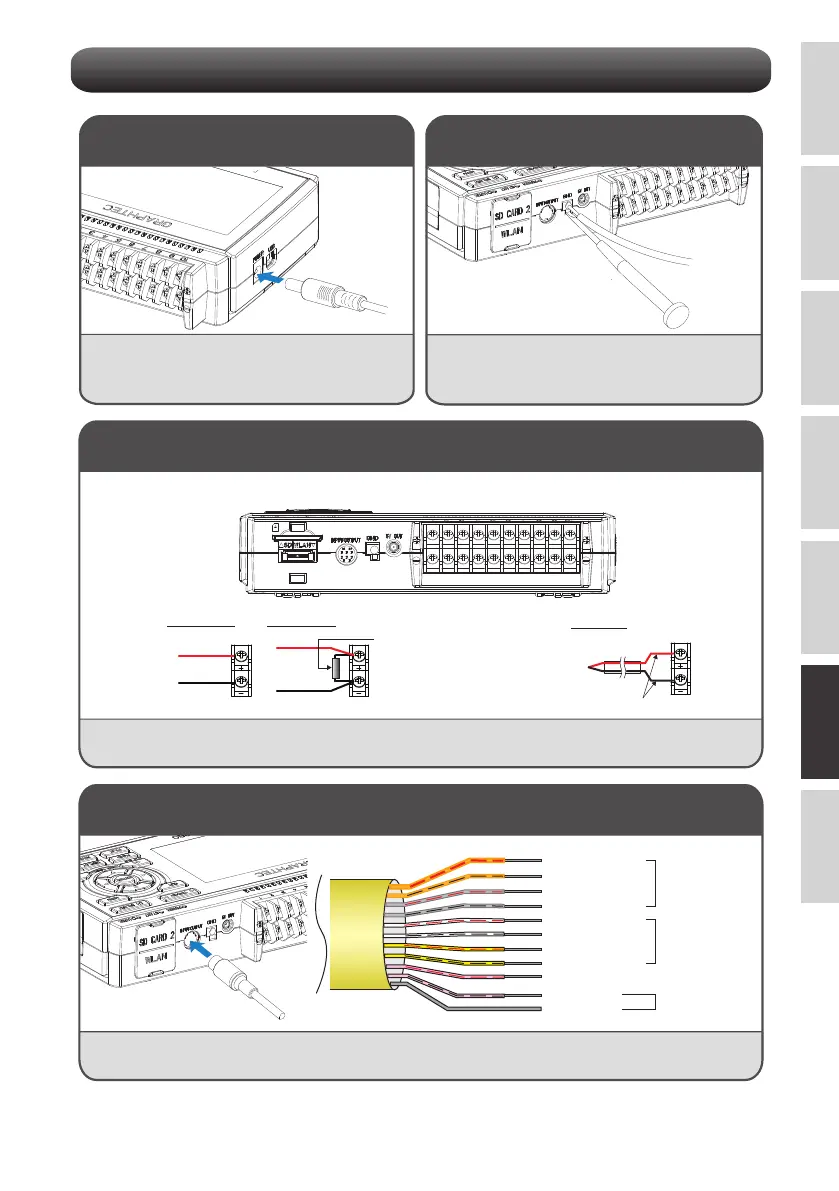

각종 접속 방법
주황색/빨간색 점: 1
주황색/검정색 점: 2
회색/빨간색 점: 3
회색/검정색 점: 4
흰색/빨간색 점: 1
흰색/검정색 점: 2
노란색/빨간색 점: 3
노란색/검정색 점: 4
핑크/빨간색 점 : 트리거 입력/
외부 샘플링 입력
실드
GND
로직/펄스 입력
알람 출력
< 결선도 >
핑크/검정색
열전대 입력
+
-
보상 도선
직류 전압 입력
+
-
직류 전압
직류 전류 입력
+
-
션트 저항
예: 4-20mA의 경우 250Ω(±0.1%)를 붙여
1-5V 레인지에서 측정합니다.
※ 션트 저항은 B-551(옵션)을 사용해
주십시오.
AC 어댑터의 출력 쪽 본체의 ‘DC LINE’ 표시 커넥터에
접속합니다.
GND 단자 위에 있는 버튼을 마이너스 드라이버로
누르면서 이 기기에 접지 케이블을 접속합니다.
케이블의 한쪽은 어스에 접속해 주십시오.
주의: 상면의 단자 번호에 따라 임의의 단자에 접속해 주십시오.
(로직/펄스 입력, 알람 출력, 트리거 입력)
AC 어댑터 접속 접지 케이블 접속
아날로그 입력 단자로의 접속
외부 입출력 단자로의 접속(옵션 B-513 사용)
59
CH 1 2 3 4 5 6 7 8 9 10
