76
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
Indicador de estado
CA/Batería
Seleccionar Canal
Área de visualización
digital
Ajustes rápidos
Área de visualización
de alarmas
Pantalla de lápiz
digital:
Área de visualización
del nombre del
archivo
Límite inferior de la
escala:
Área de visualización
de la forma de onda
Límite superior de la
escala
Barra de grabación
: Muestra los siguientes iconos para
indicar el estado de funcionamiento de
la alimentación de CA y de la batería.
Nota: Utilice este indicador como una
guía porque la energía restante
de la batería es una estimación.
Este indicador no garantiza el
tiempo de funcionamiento con
batería.
: Muestra señales analógicas, lógicas,
impulsos y cálculo.
: Muestra los valores de entrada de cada canal. Las teclas y
permiten seleccionar el canal activo (visualización ampliada).
El canal activo seleccionado se muestra en la parte superior de la
pantalla de forma de onda.
: Muestra los elementos que se pueden configurar fácilmente. Las
teclas
y
se pueden utilizar para activar un elemento de Ajustes
rápidos, y las teclas
y
para cambiar los valores.
: Muestra el estado de salida de la alarma. (Rojo = alarma generada,
blanco = alarma no generada).
: Muestra las posiciones de señal, las
posiciones de activación y los rangos
de alarma de cada canal.
: Muestra el nombre del archivo
grabado durante la operación de
grabación.
Cuando se están reproduciendo datos,
la posición de visualización y la
información del cursor se muestran
aquí.
: Muestra el límite inferior de la escala
del canal activo en ese momento.
: Aquí se muestran las formas de onda de la señal de entrada.
: Muestra el límite superior de la escala del canal activo en ese
momento.
: Indica la capacidad restante del soporte de grabación durante la
grabación de datos.
Durante la reproducción de datos, la posición de visualización y la
información del cursor se muestran aquí.
Lado de inicio
Activador ascendiente
Activador descendiente
Dentro de rango
Fuera de rango
Rango de
alarma
Posición de
activación
Lado de parada

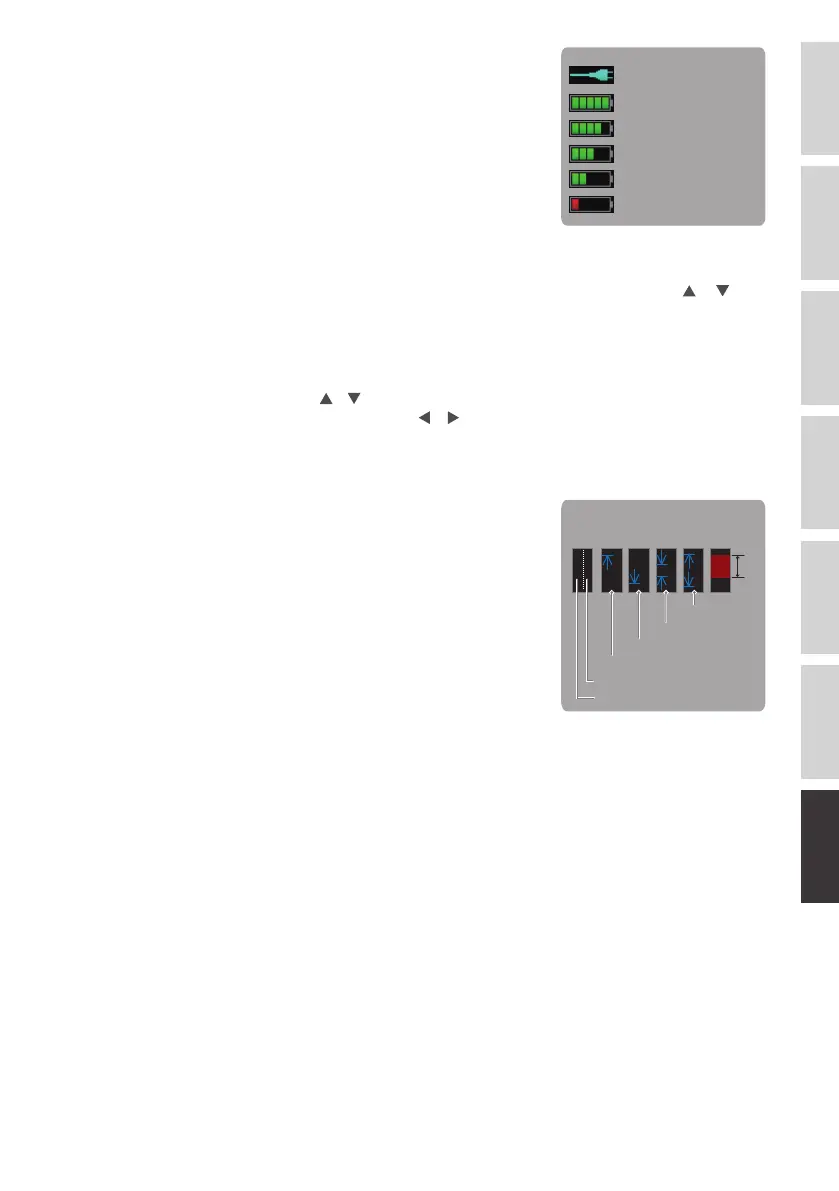

Pantalla de lápiz digital
Indicador CA/Batería
Cuando se utiliza la fuente
de alimentación de CA
Potencia de la batería:
30% o menos
Potencia de la batería:
50 - 31%
Potencia de la batería:
70 - 51%
Potencia de la batería:
90 - 71%
Potencia de la batería:
100 - 91%
