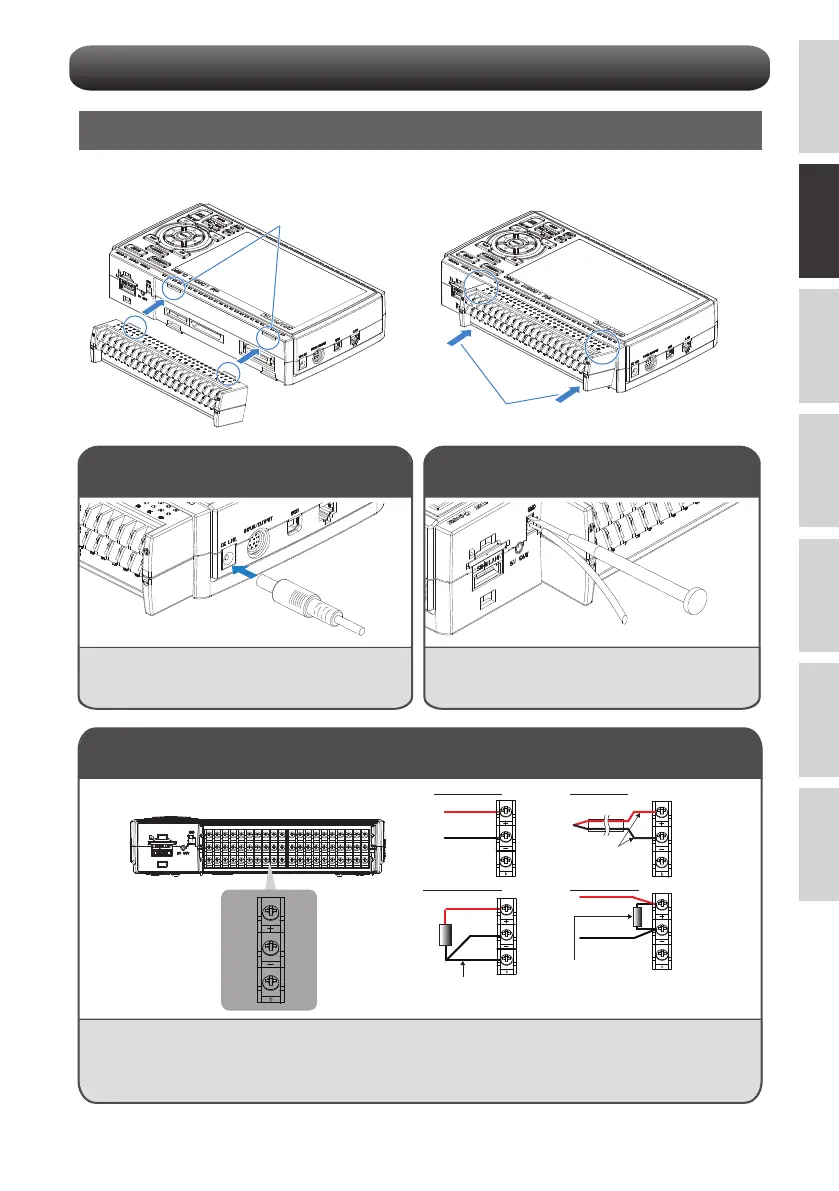

各種接続方法
15
ACアダプタの接続 アースケーブルの接続
A
B
b
b
直流電圧入力
＜高耐圧高精度端子（B-565）の場合＞
CH1................................CH20
熱電対入力
測温抵抗体入力 直流電流入力
+
-
補償導線
+
-
直流電圧
+
-
+
-
1線あたりのリード線抵抗
10Ω以下で、３線とも抵抗
値を等しくしてください。
シャント抵抗
例 : 4-20mA の場合、250Ω（±0.1％）を
付けて、1-5V レンジで測定します。
※ シャント抵抗は、B-551（オプション）
をご使用ください。
アナログ入力端子への接続
注意
・上面の端子番号に従って任意の端子に接続してください。
スクリューレス端子への接続は、取扱説明書（PDF）をご覧ください。
・B-563/B-563-SL/B-563SL-30 は、測温抵抗体入力に対応していません。
+
-
b
端子台の装着方法
AC アダプタの出力側を本体の「DC LINE」表示の
コネクタへ接続します。
GND 端子の上にあるボタンを、マイナスドライバー
で押しながら、本器にアースケーブルを接続します。
ケーブルの片側はアースへ接続してください。
1. 端子台上部にある爪を本体の溝に差し込み
ます。
2. ロックがかかるまで、矢印の方向に押し込
みます。
溝に差し込む
押し込む
