49
主体存储器无法拆卸。
注意
拆卸 SD 卡时，请在主体画面的 SD 卡显示为绿色后再进行拆卸。
如果安装有选项的无线 LAN 单元，则无法安装 SD 卡。
正在访问 SD 卡，POWER 的 LED 也在闪烁。
※ 未LOCK。

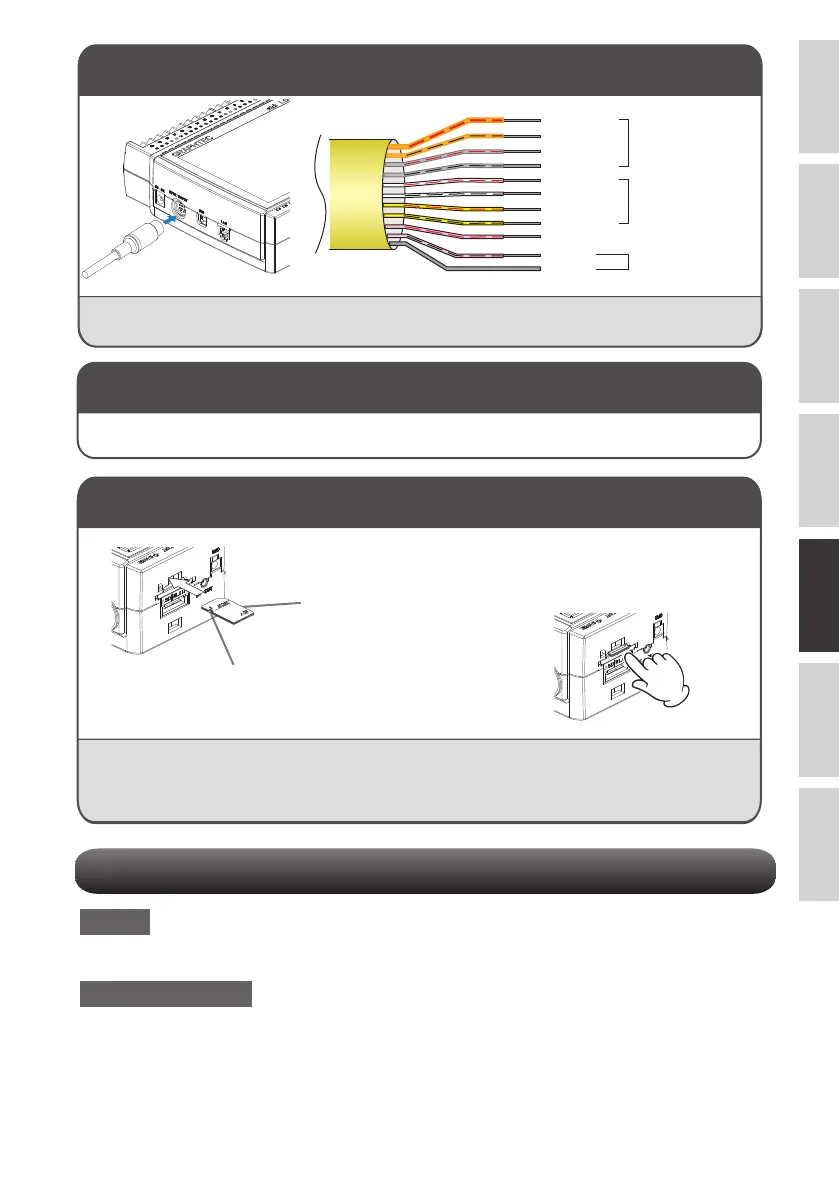

< 安装方法 >
① 拆下 SD 卡保护罩。
② 塞入 SD 卡，直至发出咔嚓
声并锁定。
< 拆卸方法 >
① 可通过轻轻按压 SD 卡，解
除锁定，卸下 SD 卡。
SD卡的安装
有关主体存储器
测定时的注意事项
预热
为了满足本机器的规格性能，建议在使用前 30 分钟左右导入电源，进行预热。
未使用CH的处理
为了提高除噪能力，本机器模拟输入部设有电容。
因此，在输入端为开放的状态下，可能发生受其他 CH 的信号影响的测定结果。
这种情况下，请将输入设定为 “Off” 或与 +/－端短路。
当信号正常进入时，不会有其他 CH 的影响。
SD CARD
x GB
Lock
橙/红点 : 1
橙/黑点 : 2
灰/红点 : 3
灰/黑点 : 4
白/红点 : 1
白/黑点 : 2
黄/红点 : 3
黄/黑点 : 4
粉/红点 : 触发输入/外部取样输入
屏蔽
GND
逻辑/脉冲输入
报警输出
< 接线图 >
粉/黑点
连接至外部输入输出端子（使用选项B-513）
连接输入 / 输出信号需要 GL 用 B-513 输入 / 输出电缆 ( 另售 )。
（逻辑 / 脉冲输入、报警输出、触发输入）
