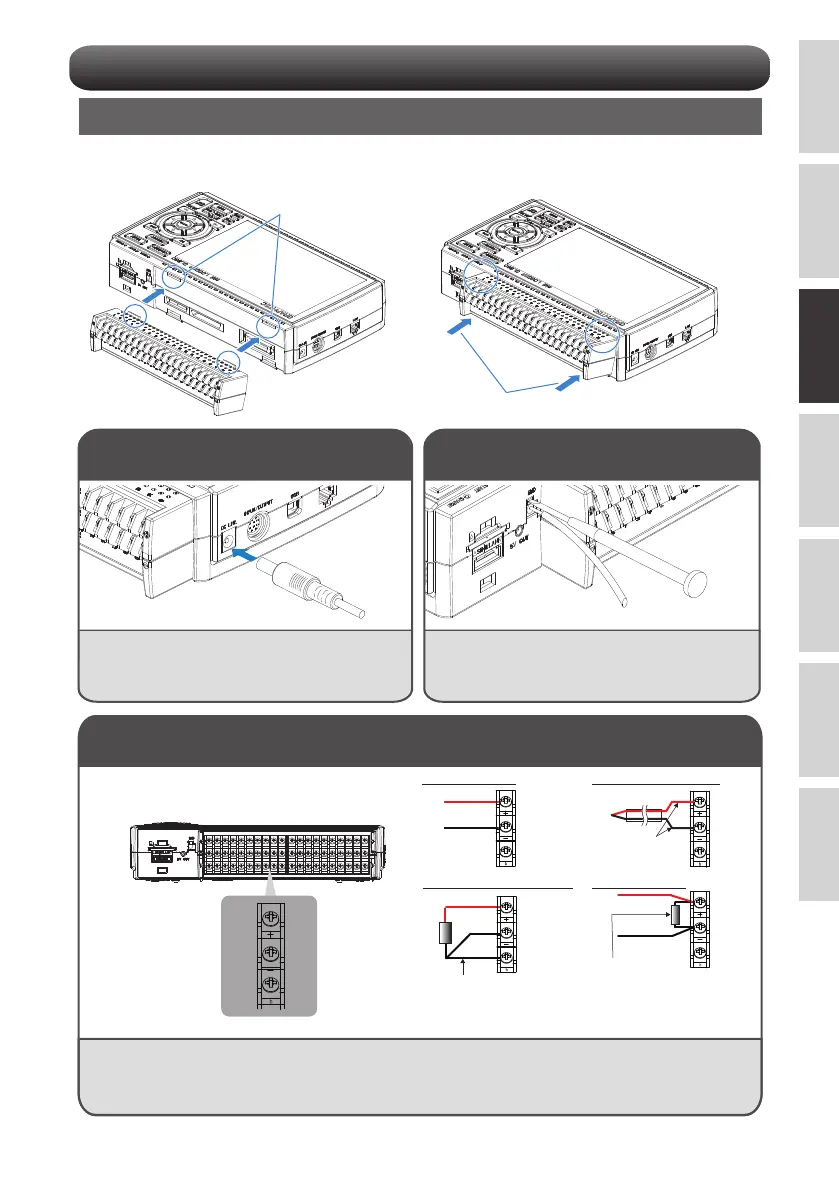

Procédures de connexion
26
A
B
b
b
Entrée de tension
Résiste au terminal haute tension
de haute précision (B-565)
CH1................................CH20
Entrée du thermocouple
Entrée ampoule à résistance Entrée de courant
+
-
Un fil de compensation
est utilisé s'il est requis.
+
-
Entrée de
la tension DC
+
-
+
-
La résistance du fil de connexion doit
être de 10 Ω ou moins par fil, trois fils
doivent être de même longueur.
Résistance de shunt
Ex : Le signal de courant est converti en
tension à l'aide de la résistance shunt.
Pour un courant de 4 à 20mA pour but de
convertir le signal en 1 à 5V.
Note: Graphtec propose la résistance de
shunt de précision B-551 250 ohms.
Connexion aux bornes d'entrée analogiques
ATTENTION
• Connecter le fil au canal désigné, où les canaux individuels sont numérotés.
* Pour plus d'informations, reportez-vous au manuel de l'utilisateur.
• Les B-563/B-563-SH/B-563SL-30 ne prennent pas en charge l'entrée d'ampoule à résistance.
+
-
b
Montage de chaque borne
1. Insérez les languettes en haut du terminal
dans les rainures.
2. Appuyez sur le terminal dans la direction
indiquée jusqu'à ce qu'il soit bien verrouillé.
Connecter la sortie DC de l'adaptateur AC au
connecteur indiqué comme "DC LINE" sur le GL860.
Utilisez un tournevis à tête plate pour appuyer sur le
bouton situé au-dessus de la borne GND tout en
connectant le câble de mise à la terre au GL860.
Connecter l'autre extrémité du câble à la terre.
Connexion de l'adaptateur AC
Raccordement du câble de
mise à la terre
Insérer dans la rainure
Presse
