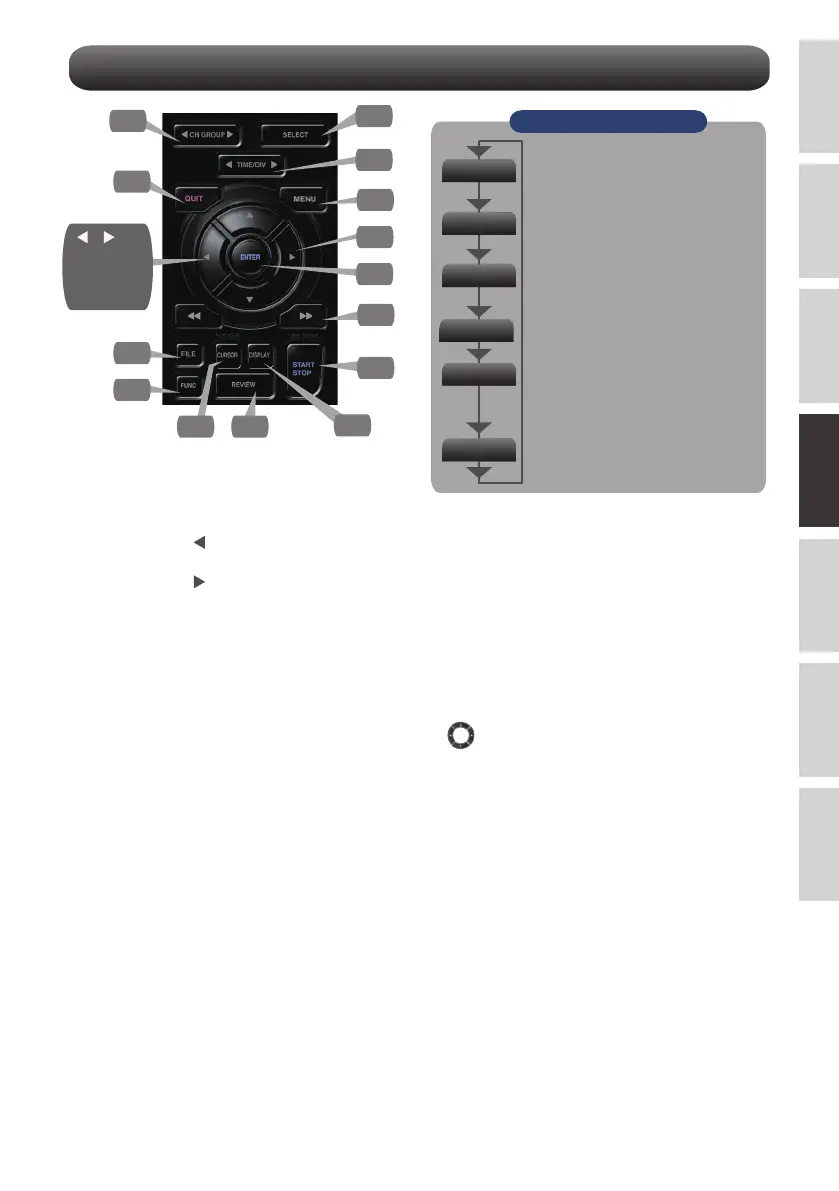

Beschreibungen der Tasten auf dem Bedienfeld
1. CH GROUP
Mit dieser Taste wechseln Sie zur nächsten
Gruppe bestehend aus 10 Kanälen.
Drücken Sie die Taste, um zur vorherigen
Gruppe zu wechseln.
Drücken Sie die Taste, um zur nächsten
Gruppe zu wechseln.
2. SELECT
Schaltet zwischen den Anzeigekanälen für
Analogsignale, Logikimpulse und
Berechnungen um.
3. TIME/DIV
Drücken Sie die Taste [TIME/DIV], um den
Anzeigebereich der Zeitachse auf dem
Wellenformbildschirm zu ändern.
4. MENU
Drücken Sie die Taste [MENU], um ein
Einstellungsmenü zu öffnen.
Wenn Sie die Taste [MENU] drücken, ändern
sich die Registerkarten des Setup-Bildschirms
in der unten dargestellten Sequenz.
1
5
2
3
+ +
ENTER
Passwort
einstellen
4
6
7
8
9
11
10
12
14
13
5. QUIT (LOCAL)
Drücken Sie die Taste [QUIT], um die
Einstellungen zu verwerfen und zum
Standardstatus zurückzukehren.
Wenn sich der GL860 im Status Remote
(Tastensperre) befindet und von einem
Computer über eine USB- oder
WLAN-Schnittstelle betrieben wird, drücken
Sie die Taste, um zum normalen
Betriebsstatus zurückzukehren. (Lokal).
6. Tasten (RICHTUNGSTASTEN)
Die Richtungstasten dienen zur
Auswahl von Menüeinstellungen und
zum Bewegen der Cursor während einer
Datenwiedergabe.
7. ENTER
Drücken Sie die Taste [ENTER], um die
Einstellung zu übernehmen und zu
bestätigen.
[MENU] Sequenz
AMP
I/F
•AMP-Einstellungen
Legen Sie den Eingang, den Bereich, den
Filter, die Skalierung und andere
kanalbasierte Einstellungen fest.
•Aufnahme-Einstellungen
Legen Sie das Abtastintervall und das
Ziel der Datenaufzeichnung fest.
•Trigger-Einstellungen
Legen Sie die Start- und Stoppbedingun-
gen für die Aufnahme fest.
•Schnittstelleneinstellungen
Legen Sie die USB-ID fest.
Wenn die optionale drahtlose Einheit
installiert ist, konfigurieren Sie die
Einstellungen für die drahtlose
LAN-Verbindung.
•Andere Einstellungen
Stellen Sie die Bildschirmhelligkeit, die
Hintergrundfarbe, die Sprache usw. ein.
DATA
TRIG
OTHER
•Alarmeinstellungen
Legen Sie die Alarmbedingungen fest.
ALARM
