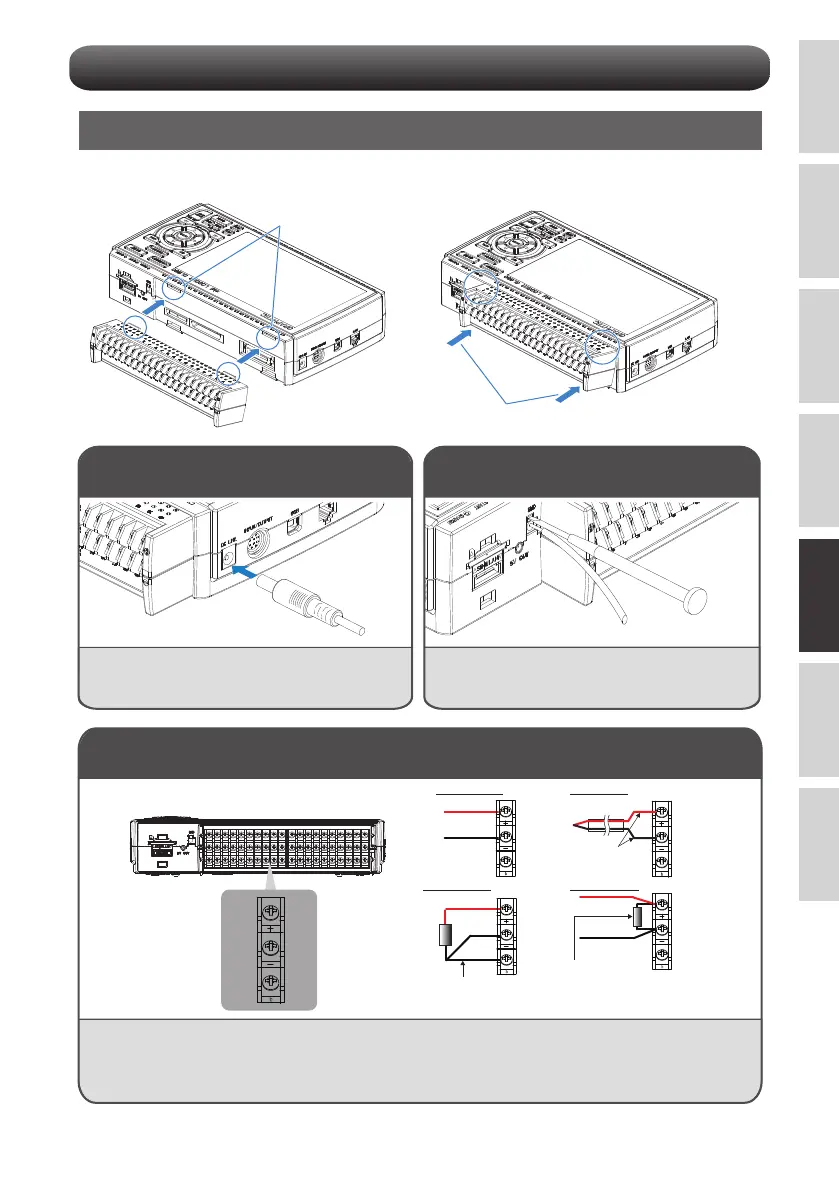

各种连接方法
48
AC适配器的连接 接地线缆的连接
A
B
b
b
＜耐高压高精度端子(B-565)＞
CH1......................................CH20
热电偶输入
电阻灯泡输入 直流电流输入
+
-
补偿导线
+
-
直流电压
+
-
+
-
1每根导线电阻应为 10 Ω 或
更低，三根导线的长度需相同。
分流电阻
例：4-20mA 的情况，安装 250Ω（±0.1％），
在 1-5V 范围内进行测定。
※ 分流电阻请使用 B-551（选项）。
连接模拟输入端
注意
・根据上表面的端子编号，连接至任意的端子。
※详细情况，请参照附属的使用说明书。
・B-563/B-563-SH/B-563SL-30 不支持电阻灯泡输入。
+
-
b
安装每个端子
AC 适配器的输出侧连接主体的显示 “DC LINE” 的连
接器。
用一字螺丝刀按住 GND 端上的按钮，对本机器连接
地线。请将线缆的单侧接地。
1. 将端子单元顶部的卡舌插入凹槽中。
2. 按所示方向按压端子单元，直至其牢固锁定。
插入凹槽
按
直流电压输入
