Verfahren für den Anschluss
37

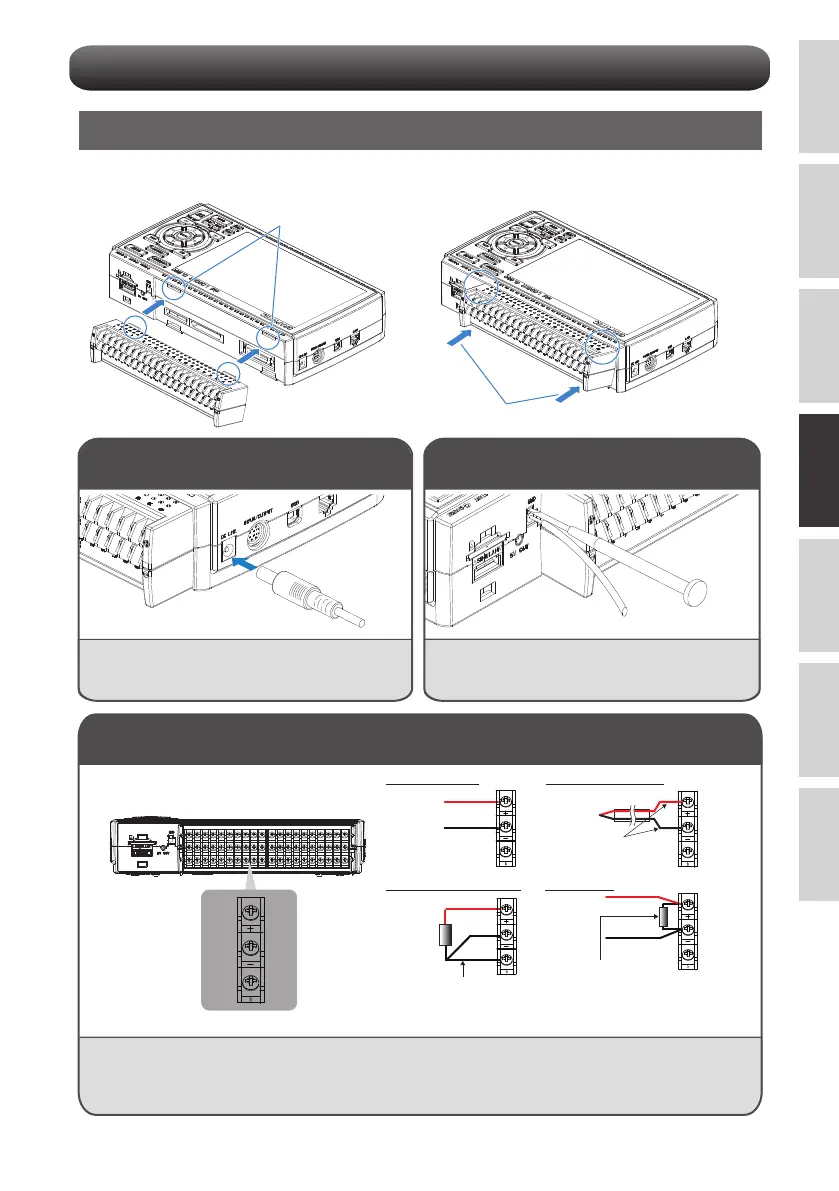

Anschließen des AC-Adapters Anschließen des Erdungskabels
A
B
b
b
Spannungseingang
＜Widersteht hochpräzisen
Hochspannungsklemmen (B-565)＞
CH1................................CH20
Thermoelement-Eingang
Widerstandslampeneingang Stromeingang
+
-
Falls erforderlich,
wird ein Kompensationskabel
verwendet.
+
-
Gleichspannungseingang
+
-
+
-
Der Leitungswiderstand sollte 10 Ω
oder weniger pro Draht betragen,
drei Drähte müssen gleich lang
sein.
Shunt-Widerstand
Beispiel: Das Stromsignal wird mit Hilfe des
Shunt-Widerstands in eine Spannung umgewandelt.
Für 4 bis 20mA Strom, um das Signal in 1 bis 5V
umzuwandeln.
Hinweis: Graphtec bietet den Präzisions-Shunt-Wid-
erstand B-551 mit 250 Ohm an.
Schließen Sie an die analogen Eingangsklemmen
ACHTUNG
・
Schließen Sie das Kabel an den vorgesehenen Kanal an, wobei die einzelnen Kanäle nummeriert sind.
* Weitere Informationen finden Sie im Benutzerhandbuch.
・
B-563/B-563-SH/B-563SL-30 unterstützen keinen Widerstandslampeneingang.
+
-
b
Montage jedes Terminals
Schließen Sie den Gleichstromausgang des
Netzteils an den mit "DC LINE" bezeichneten
Anschluss am GL860 an.
Drücken Sie mit einem Schlitzschraubendreher auf den
Knopf über der GND-Klemme, während Sie das
Erdungskabel mit dem GL860 verbinden.
Verbinden Sie das andere Ende des Kabels mit der Erde.
1. Laschen an der Oberseite der Anschlussein-
heit in die Nuten einführen.
2. Drücken Sie die Terminaleinheit in die
gezeigte Richtung, bis sie sicher einrastet.
In die Nut einführen
Drücken Sie
