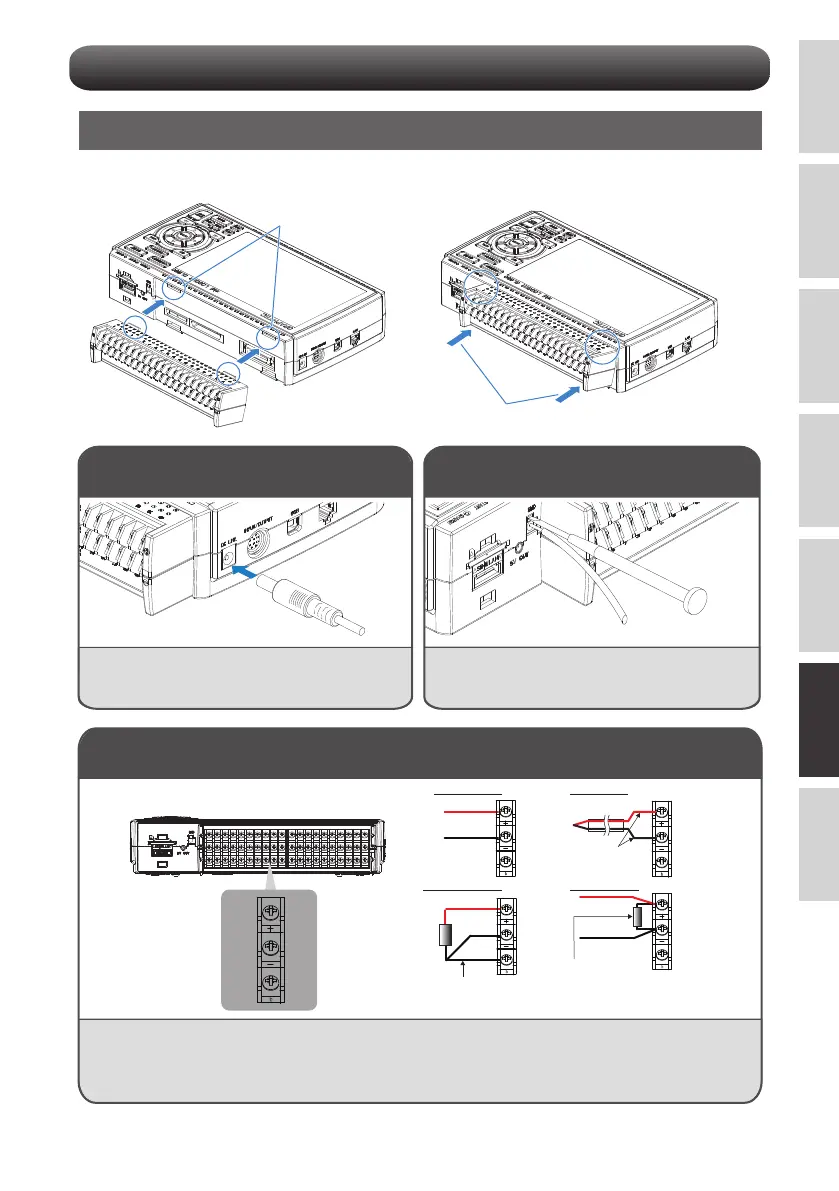

각종 접속 방법
59
AC 어댑터 접속 접지 케이블 접속
A
B
b
b
직류 전압 입력
내전압 고정밀 단자(B-565)
CH1................................CH20
열전대 입력
저항 전구 입력 직류 전류 입력
+
-
보상 도선
+
-
직류 전압
+
-
+
-
리드선 저항은 1선당 10Ω
이하, 3선의 길이가 같아야
합니다.
션트 저항
예: 4-20mA의 경우 250Ω(±0.1%)를 붙여
1-5V 레인지에서 측정합니다.
※ 션트 저항은 B-551(옵션)을 사용해
주십시오.
아날로그 입력 단자로의 접속
주의
·상면의 단자 번호에 따라 임의의 단자에 접속해 주십시오.
※상세한 내용은 부속품인 사용설명서를 참조하시기 바랍니다.
· B-563/B-563-SH/B-563SL-30은 저항 전구 입력을 지원하지 않습니다.
+
-
b
각 단자 장착
AC 어댑터의 출력 쪽 본체의 DC LINE 표시 커넥터에
접속합니다.
GND 단자 위에 있는 버튼을 마이너스 드라이버로
누르면서 이 기기에 접지 케이블을 접속합니다.
케이블의 한쪽은 어스에 접속해 주십시오.
1. 터미널 장치 상단의 탭을 홈에 삽입합니다.
2. 터미널 장치가 단단히 고정될 때까지 표시된
방향으로 누릅니다.
홈에 삽입
누르다
