Bomba de calor aire-agua
13
Serie de modelos
Nombre de modelo
Capacidad
Suministro eléctrico
Calefacción
1
, kW Refrigeración
2
, kW
GRS-CQ4.0Pd/NhG-K 4 4
220~240 V CA, monofásico,
50 Hz
GRS-CQ6.0Pd/NhG-K 6 6
GRS-CQ8.0Pd/NhG-K 7,5 7,5
GRS-CQ10Pd/NhG-K 10 9
GRS-CQ12Pd/NhG-K 12 11
GRS-CQ14Pd/NhG-K 14 13
GRS-CQ16Pd/NhG-K 15,5 15,5
GRS-CQ10Pd/NhG-M 10 9
380~415 V CA, trifásico,
50 Hz
GRS-CQ12Pd/NhG-M 12 11
GRS-CQ14Pd/NhG-M 14 13
GRS-CQ16Pd/NhG-M 15,5 15,5
Notas
(a)
1
Las capacidades y potencias absorbidas se basan en las siguientes condiciones:
Temperatura de agua interior: 30 °C/35 °C, temperatura de aire exterior: 7 °C DB/ 6°C WB.
(b)
2
Las capacidades y potencias absorbidas se basan en las siguientes condiciones:
Temperatura de agua interior: 23°C/18°C, temperatura de aire exterior: 35°C DB/ 24°C WB.
Condiciones de funcionamiento
Modo
Temperatura del lado de la fuente
de calor (°C)
Temperatura del lado del usuario
(°C)
Calefacción -25~35 25~60
Refrigeración 10~48 7~25
Calentamiento de agua -25~45 40~80

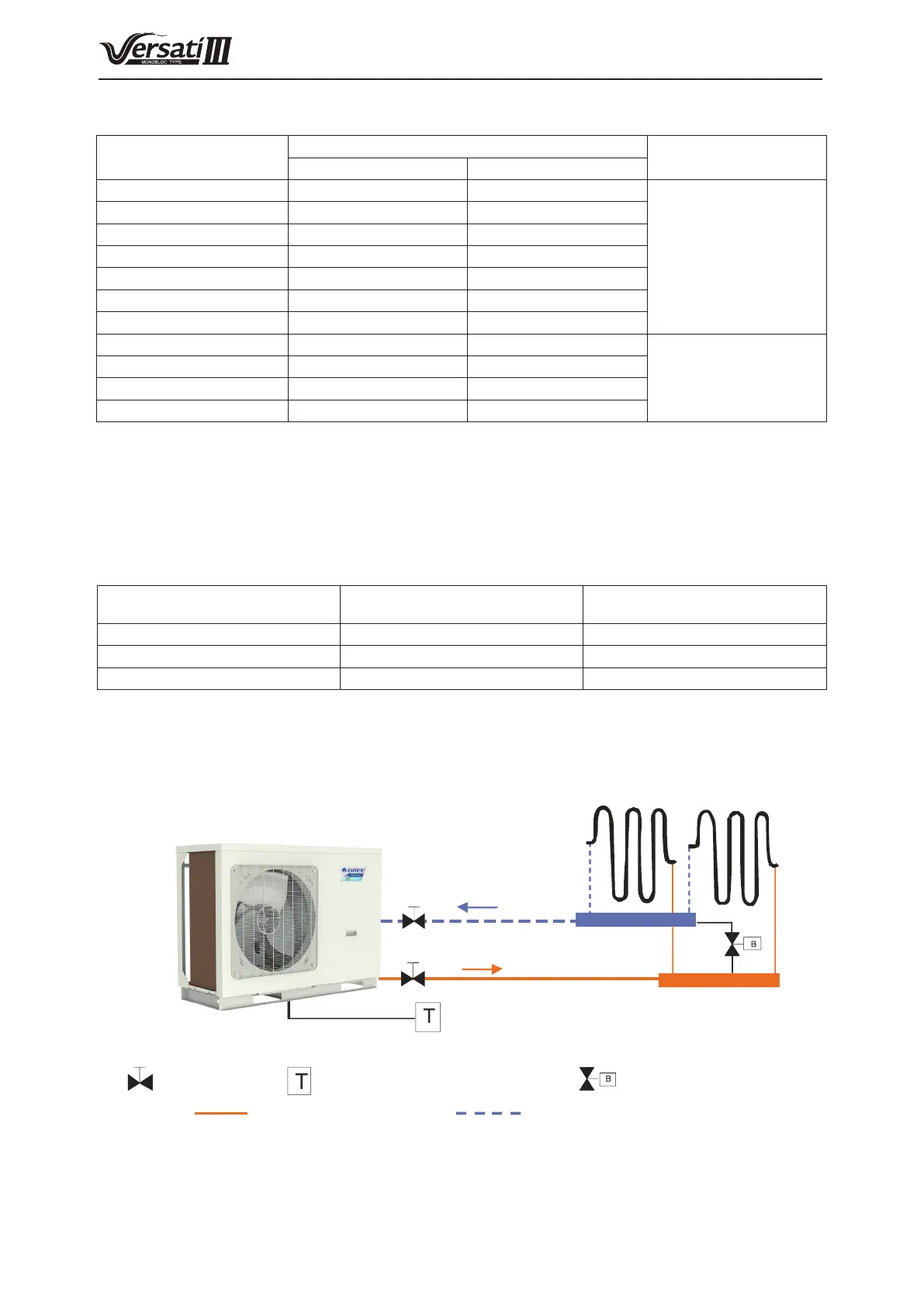

4. Ejemplo de instalación
CASO 1: Conexión de circuito de suelo radiante para calefacción y refrigeración
Circuito de suelo radiante
Termostato interior remoto (no incluido)Válvula de cierre Válvula de derivación (no incluida)
Línea de alta temperatura Línea de baja temperatura
Notas
(a) El tipo de termostato y sus especicaciones deberán cumplir los requisitos de este manual de instalación.
(b) La válvula de derivación deberá instalarse para garantizar un caudal de agua suciente, y deberá instalarse en
el colector.
