26
Français (CA)
8. Fonctions de régulation
8.1 Composition du panneau de
commande

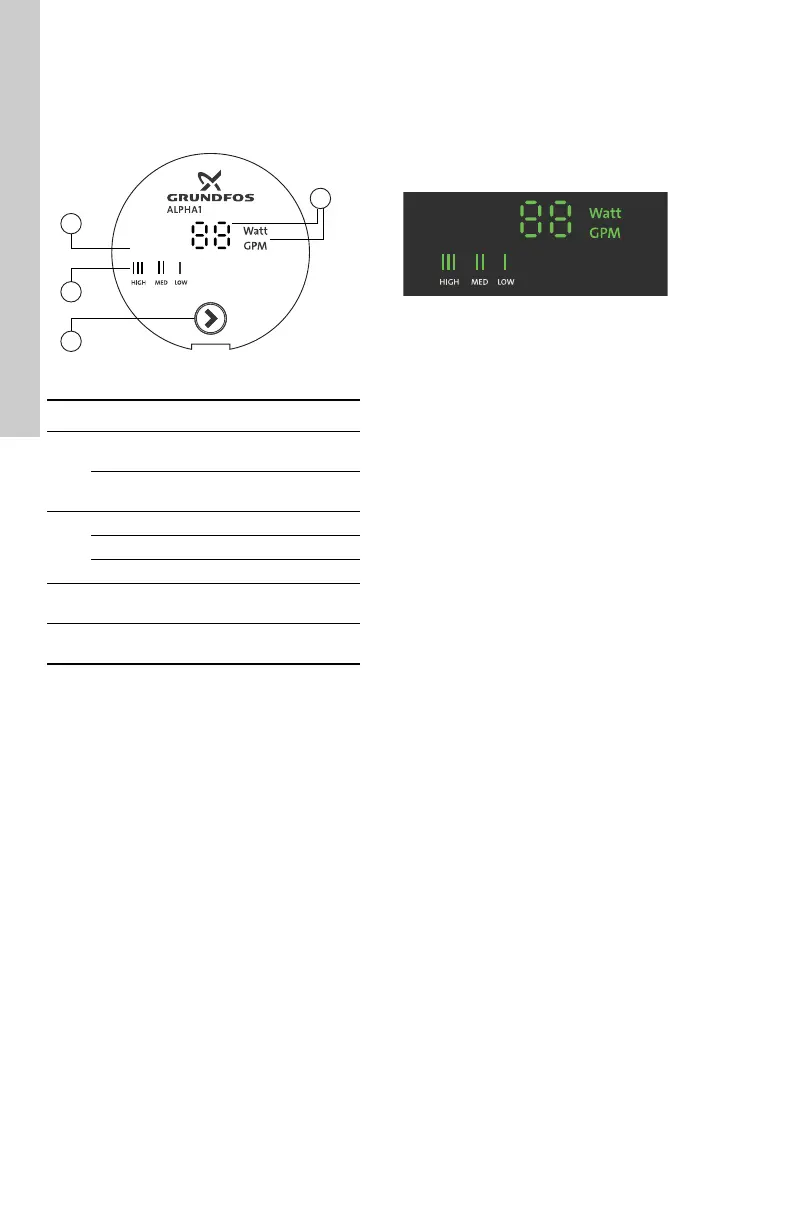

Fig. 7 Panneau de commande
8.2 Affichage
L'affichage (1) est allumé lorsque l'appareil est
sous tension.
L'affichage indique la consommation électrique
en watt (nombres entiers) ou le débit réel pen-
dant le fonctionnement.
Si une erreur est indiquée, corriger celle-ci et
réinitialiser la pompe en coupant et en réactivant
l'alimentation électrique.
En cas de rotation du rotor de la pompe, par
exemple lors du remplissage d'eau, une quantité
d'énergie suffisante peut être générée pour allu-
mer l'affichage, même si l'alimentation élec-
trique a été coupée.
Champ lumineux indiquant le niveau du débit
(haut et bas)
• Le champ lumineux clignote pour un faible
débit.
– Si le débit est inférieur à 1 gpm, le champ
lumineux clignote en alternance entre "0" et
"1", de manière aléatoire.
• Le champ lumineux affiche HI pour un débit
élevé.
– Si le débit est supérieur à 12 gpm, le champ
lumineux affiche "HI" sur l'interface utilisa-
teur.
8.2.1 Champs lumineux indiquant le réglage
de la pompe
La pompe a des réglages de rendement en
option que vous pouvez sélectionner avec le
bouton-poussoir. Voir fig. 7.
Les réglages de la pompe sont indiqués sur
l'écran par des champs lumineux. Voir fig. 8.
Fig. 8 Champs lumineux
Pour plus d'informations sur la fonction des
réglages, voir paragraphe 9. Détection des
défauts de fonctionnement.
8.3 Réglage de la pompe
Vous pouvez modifier le réglage de la pompe en
appuyant sur le bouton-poussoir.
8.3.1 Réglage usine par défaut
Le réglage en usine par défaut de la pompe est
le réglage "Constant Pressure III".
8.3.2 Changement du réglage recommandé
pour un autre réglage de la pompe
Les installations de chauffage sont des sys-
tèmes "lents" qui ne peuvent pas être réglés
rapidement sur un fonctionnement optimal.
Cependant, si, pour certaines applications, le
réglage recommandé de la pompe ne fournit pas
la répartition de chaleur nécessaire dans les
pièces de la maison, vous avez la possibilité de
modifier le réglage de la pompe.
8.4 Régulation de la pompe
Voir paragraphe 8.5 Sélection mode de fonction-
nement et rendement.
Régulation en pression constante
Sous ce mode de régulation, une pression diffé-
rentielle constante est maintenue à travers la
pompe, sans tenir compte du débit.
Voir paragraphes 8. Fonctions de régulation et
8.3 Réglage de la pompe.
TM06 8878 1417
Pos. Description
1
Affichage indiquant la consommation
électrique en watt ou le débit
Champ lumineux indiquant le niveau du
débit (haut et bas)
2
Code de production :
• 1er et 2e chiffres : année
• 3e et 4e chiffres : semaine
3
Champ lumineux indiquant le réglage
d'une pression constante
4
Bouton-poussoir pour la sélection du
réglage de la pompe
TM06 8893 1417
