19
Français (CA)
4. Installation du produit
4.1 Conseils d'installation rapide
1. Pour assurer une ventilation adéquate de
votre système, placez la pompe en mode
"Constant Pressure III" jusqu'à ce que l'air
soit éliminé. Pendant ce processus, les
zones d'isolation permettront d'assurer une
élimination adéquate de l'air.
2. Pour équilibrer les applications de zones de
manifold, l'utilisation des modes "Constant
Pressure I" ou "Constant Pressure II" et
d'une seule zone à la fois (pendant l'équili-
brage) assure que le débit est approprié
pour chaque zone.
3. Pour utiliser la pompe comme pompe pri-
maire, toujours examiner les exigences de
débit minimum de la chaudière. Sélectionner
un des modes de pression constante pour
les applications de pompes primaires de la
chaudière. Vous pouvez modifier la sélection
hydraulique pendant le pompage. Aucun
dommage permanent ne se produira. En fait,
Grundfos encourage à tester les différents
modes hydrauliques avec votre système
hydronique, pour garantir un maximum
d'économie d'énergie et de niveau de
confort.
4. Avec les applications de commande du pan-
neau de zone, lorsqu'un appel pour de la
chaleur et de l'énergie est envoyé à la
pompe, celle-ci mémorise le dernier point de
service et le mode hydraulique en cours, et
elle redémarrera à partir de ceux-ci.
4.2 Installation mécanique
Lors des raccords de tuyauterie, veuillez suivre
les recommandations du fabricant de tuyaux et
toutes les exigences du code pour la tuyauterie.
• Rincer les débris du système avant l'installa-
tion.
• Installer un clapet antiretour si cela est
nécessaire. Voir fig. 1.
• Veuillez vous référer aux flèches sur le corps
de pompe indiquant le sens de circulation du
liquide dans la pompe.
• Installer la pompe avec l'arbre du moteur à
l'horizontale. See fig. 2.
• Monter les deux joints fournis aux extrémités
de la pompe.

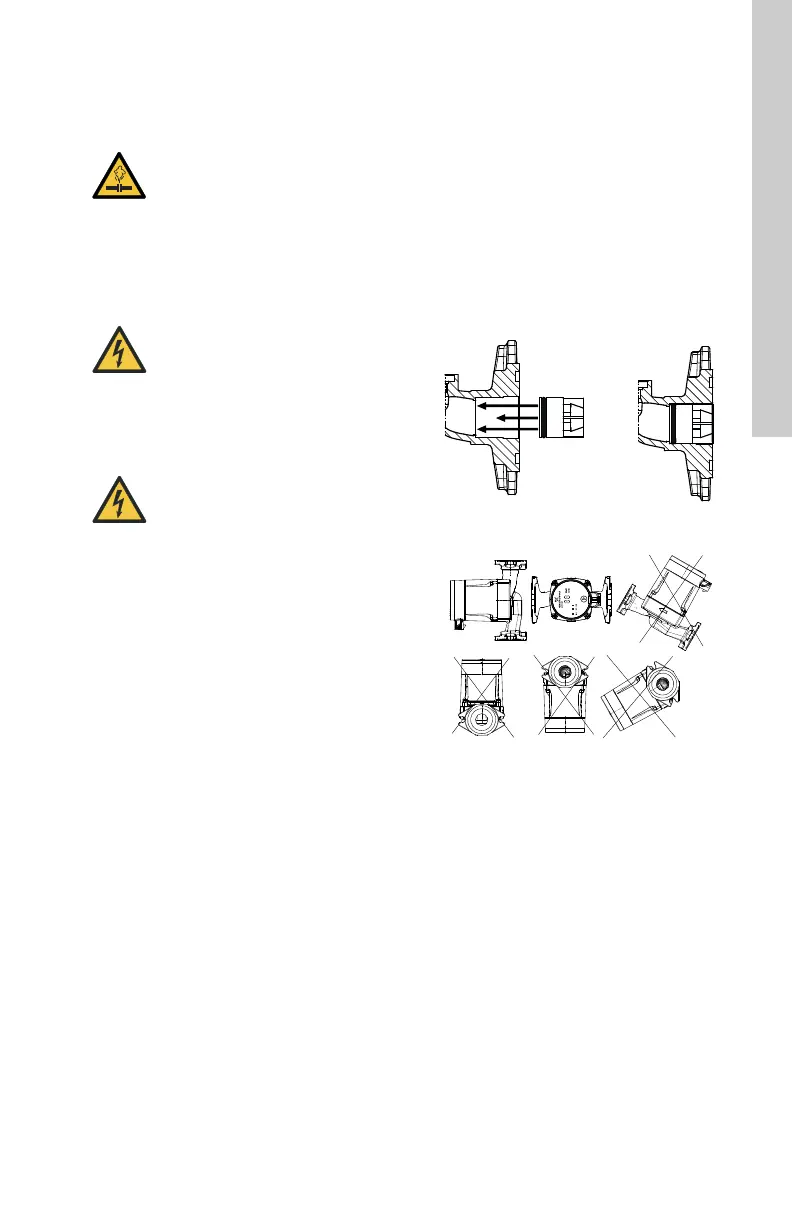

Fig. 1 Installation du clapet antiretour
Fig. 2 Positions d'installation
AVERTISSEMENT
Système sous pression
Blessures graves ou mort
- Avant de démonter la pompe, pur-
ger l'installation ou fermer le robinet
d'arrêt de chaque côté de la pompe
avant de retirer les vis. Le liquide
pompé peut être bouillant et sous
haute pression.
DANGER
Choc électrique
Blessures graves ou mort
- Avant toute intervention sur le pro-
duit, couper l'alimentation élec-
trique. S'assurer que l'alimentation
électrique ne risque pas d'être
branchée accidentellement.
DANGER
Choc électrique
Blessures graves ou mort
- Cette pompe n'est pas homologuée
pour une utilisation en piscine ou
dans les zones marines.
TM04 3422 4408
TM06 8959 1417
