20
Français (CA)
4.3 Modification de la position de la
tête de pompe
• Effectuer toute modification de l'orientation
de la tête de pompe avant de remplir le sys-
tème de liquide. Vous pouvez tourner la tête
de pompe par rotations de 90 °.
• Voir fig. 3 pour les positions autorisées.
• Pour les boîtiers de protection électrique de
type 2 (CSA), utiliser uniquement les orienta-
tions C et D.
Procédure :
1. Si du liquide est présent, purger la pompe ou
isoler le liquide de la pompe.
2. Retirer les quatre vis à tête creuse.
3. Tourner la tête de pompe dans la position
requise. Voir fig. 3.
4. Serrer les vis en croix au couple de 7 lb-pi.

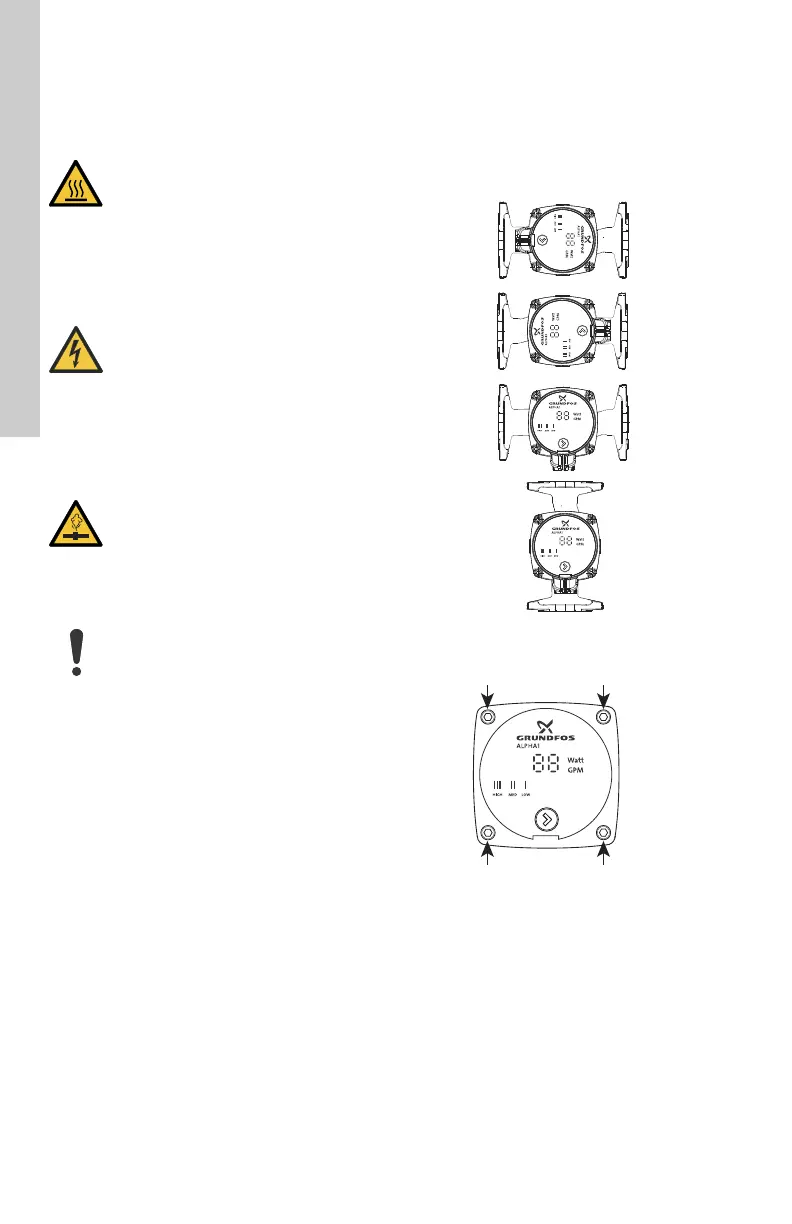

Fig. 3 Modification de la position de la tête
de pompe
Fig. 4 Retirer les quatre vis à tête creuse
sur la tête de pompe pour changer
la position de la tête de pompe
PRÉCAUTIONS
Surface chaude
Blessure mineure ou modérée
- Veiller à ce que la pompe soit posi-
tionnée de telle manière que per-
sonne ne puisse entrer accidentel-
lement en contact avec les surfaces
chaudes.
DANGER
Choc électrique
Blessures graves ou mort
- Avant toute intervention sur le pro-
duit, couper l'alimentation élec-
trique. S'assurer que l'alimentation
électrique ne risque pas d'être
branchée accidentellement.
AVERTISSEMENT
Système sous pression
Blessures graves ou mort
- Avant de démonter la pompe, pur-
ger l'installation ou fermer le robinet
d'arrêt de chaque côté de la pompe
avant de retirer les vis. Le liquide
pompé peut être bouillant et sous
haute pression.
Si vous modifiez la position de la tête
de pompe, remplir l'installation avec le
liquide à pomper et ouvrir les robinets
d'arrêt.
TM06 8887 1417
TM06 8885 1417
Tête de
pompe orien-
tation A
Tête de
pompe orien-
tation B
Tête de
pompe orien-
tation C
Tête de pompe
orientation D
