4.2 Instalación mecánica
Al conectar las tuberías, respete las recomenda-
ciones del fabricante y todos los requerimientos
establecidos por los códigos correspondientes
al material de las tuberías.
• Lave el sistema para eliminar los residuos
acumulados antes de la instalación.
• Inserte la válvula de retención si es necesa-
rio. Consulte la fig. 1.
• Las flechas estampadas en la carcasa de la
bomba indican el sentido en el que debe
atravesarla el líquido.
• Instale la bomba con el eje del motor en
posición horizontal. Consulte la fig. 2.
• Instale las dos juntas suministradas en los
extremos de la bomba.

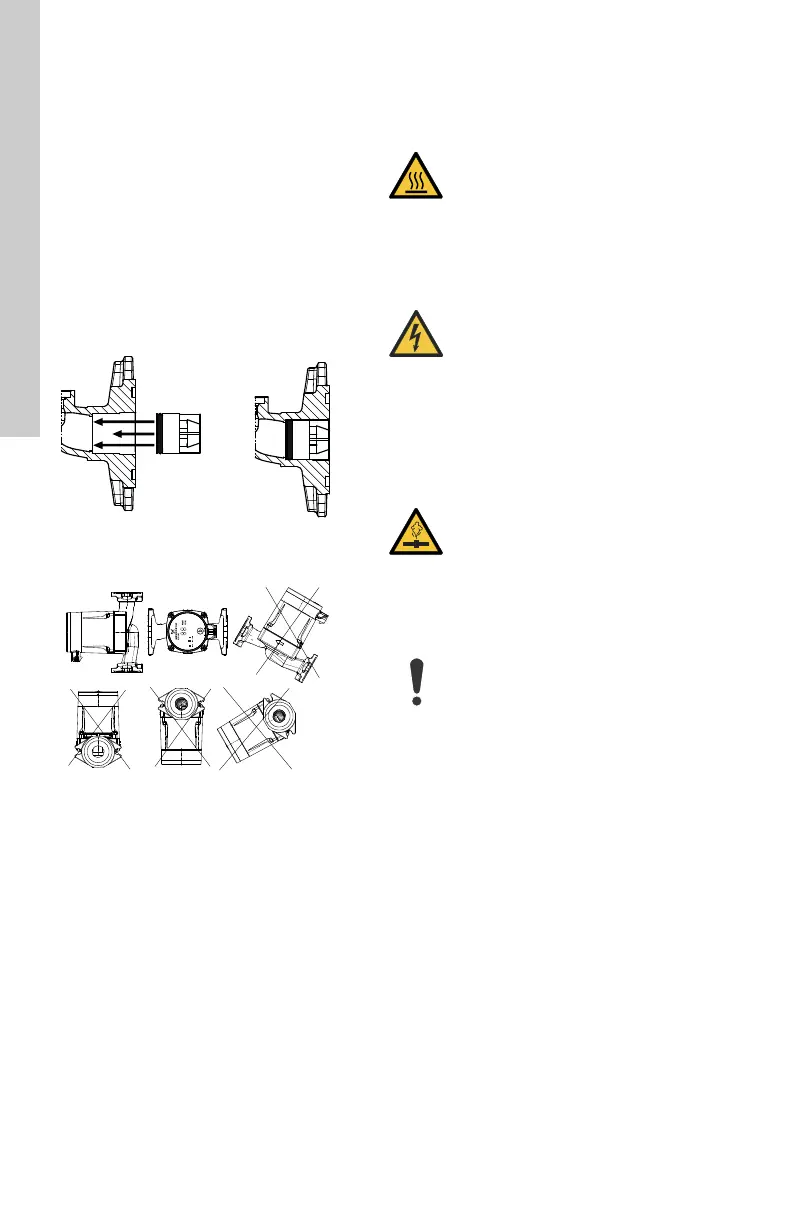

Fig. 1 Instalación de la válvula de reten-
ción
Fig. 2 Posiciones de instalación
4.3 Cambio de la posición del cabezal
de potencia
• Si necesita cambiar la orientación del cabe-
zal de potencia, hágalo antes de llenar el
sistema de líquido. El cabezal de potencia
se puede girar en pasos de 90 °.
• La fig. 3 ilustra las posiciones aceptables.
• Para CSA con enclaustramiento de tipo 2,
use sólo las orientaciones C o D.
TM04 3422 4408
TM06 8959 1417
PRECAUCIÓN
Superficie caliente
Lesión personal leve o moderada
- Instale la bomba de tal modo que
no sea posible entrar en contacto
accidentalmente con las superficies
calientes.
PELIGRO
Descarga eléctrica
Muerte o lesión personal grave
- Desconecte el suministro eléctrico
antes de comenzar a trabajar con
el producto. Asegúrese también de
que el suministro eléctrico no se
pueda conectar accidentalmente.
ADVERTENCIA
Sistema presurizado
Muerte o lesión personal grave
- Antes de desmontar la bomba y
desenroscar los tornillos, drene el
sistema o cierre la válvula de corte
situada a cualquiera de los lados
de la bomba. Puede que el líquido
bombeado se encuentre a una tem-
peratura suficiente como para pro-
vocar quemaduras y sometido a
una presión elevada.
Si cambia la posición del cabezal de
potencia, llene el sistema de líquido o
abra las válvulas de corte.
