Grundfos ALPHA1 Series User Manual

42
Español (MX)

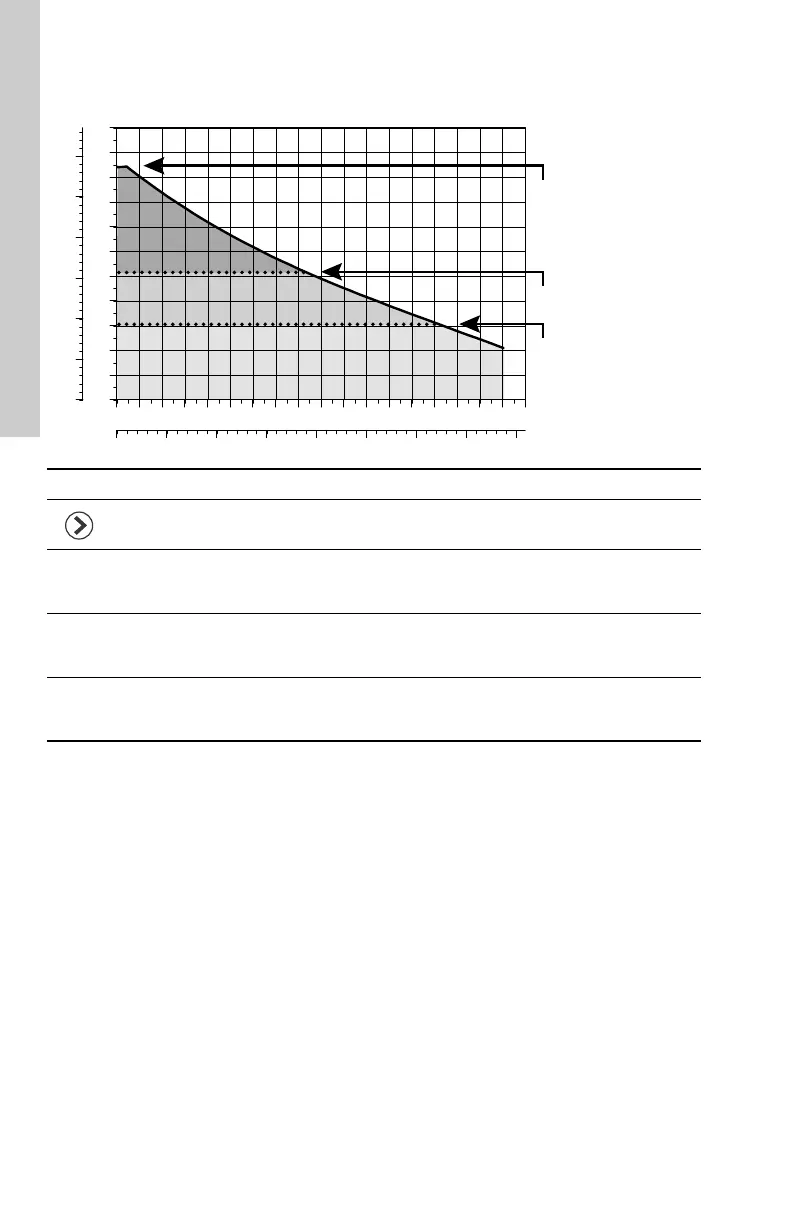

8.5 Desempeño de la bomba y selección de un modo de operación
El desempeño hidráulico representado en el gráfico no contempla la válvula de retención.
TM06 8910 1417
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Q [US GPM]
0
2
4
6
8
10
12
14
16
18
20
[ft]
H
0
1
2
3
4
5
6
[m]
H
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0
Q [m³/h]
Constant Pressure III
Constant Pressure II
Constant Pressure I
17 18
Pos. Descripción
• Botón de configuración de la bomba.
• La configuración de la bomba circuladora cambia cada vez que se pulsa este botón.
III
Presión constante III
• El punto de trabajo de la bomba se desplaza a izquierda y derecha sobre la curva de
presión constante más alta dependiendo de la demanda de agua del sistema.
II
Presión constante II
• El punto de trabajo de la bomba se desplaza a izquierda y derecha sobre la curva de
presión constante intermedia dependiendo de la demanda de agua del sistema.
I
Presión constante I
• El punto de trabajo de la bomba se desplaza a izquierda y derecha sobre la curva de
presión constante más baja dependiendo de la demanda de agua del sistema.

Grundfos ALPHA1 Series Specifications

General

Series	ALPHA1
Voltage	230 V
Temperature Range	2°C to 110°C
Max Operating Pressure	10 bar
Enclosure Class	IP42
Insulation Class	F
Type	Circulation Pump
Frequency	50 Hz
EEI (Energy Efficiency Index)	0.20
Material	Cast iron
Connection Size	1"
