Polski (PL)
326
Wyniki obciążania
W przykładzie wprowadzono następujące wartości L
d
and H
d
jako
punkty odniesienia:
L
d
: mA
min.
= 6 mA, Q
wybr. mA min.
= 10 l/h
H
d
: mA
maks.
= 16 mA, Q
wybr. mA maks.
= 40 l/h.
Łamana dla wejścia prądowego/wyjścia prądowego przechodzi
teraz przez Q = 0 przy < 6 mA, od Q = 10 l/h przy 6 mA do
Q = 40 l/h przy 16 mA, i przez Q = 40 l/h przy > 16 mA
(łamana 1d).
Możliwe jest wprowadzenie w ten sam sposób obciążenia
prądowego o ujemnym gradiencie. Aby to zrobić, trzeba najpierw
wprowadzić parę wartości z mniejszą wartością mA
wyznaczającej punkt odniesienia L, a następnie punkt H.
W przykładzie wprowadzono następujące wartości L
e
and H
e
jako
punkty odniesienia:
L
e
: mA
min.
= 2 mA, Q
wybr. mA min.
= 60 l/h
H
e
: mA
maks.
= 16 mA, Q
wybr. mA maks.
= 10 l/h.
Łamana dla wejścia/wyjścia prądowego przechodzi teraz przez
Q = 0 przy < 2 mA, od Q = 60 l/h przy 2 mA do Q = 10 l/h przy
16 mA, i przez Q = 10 l/h przy > 16 mA (łamana 1e).

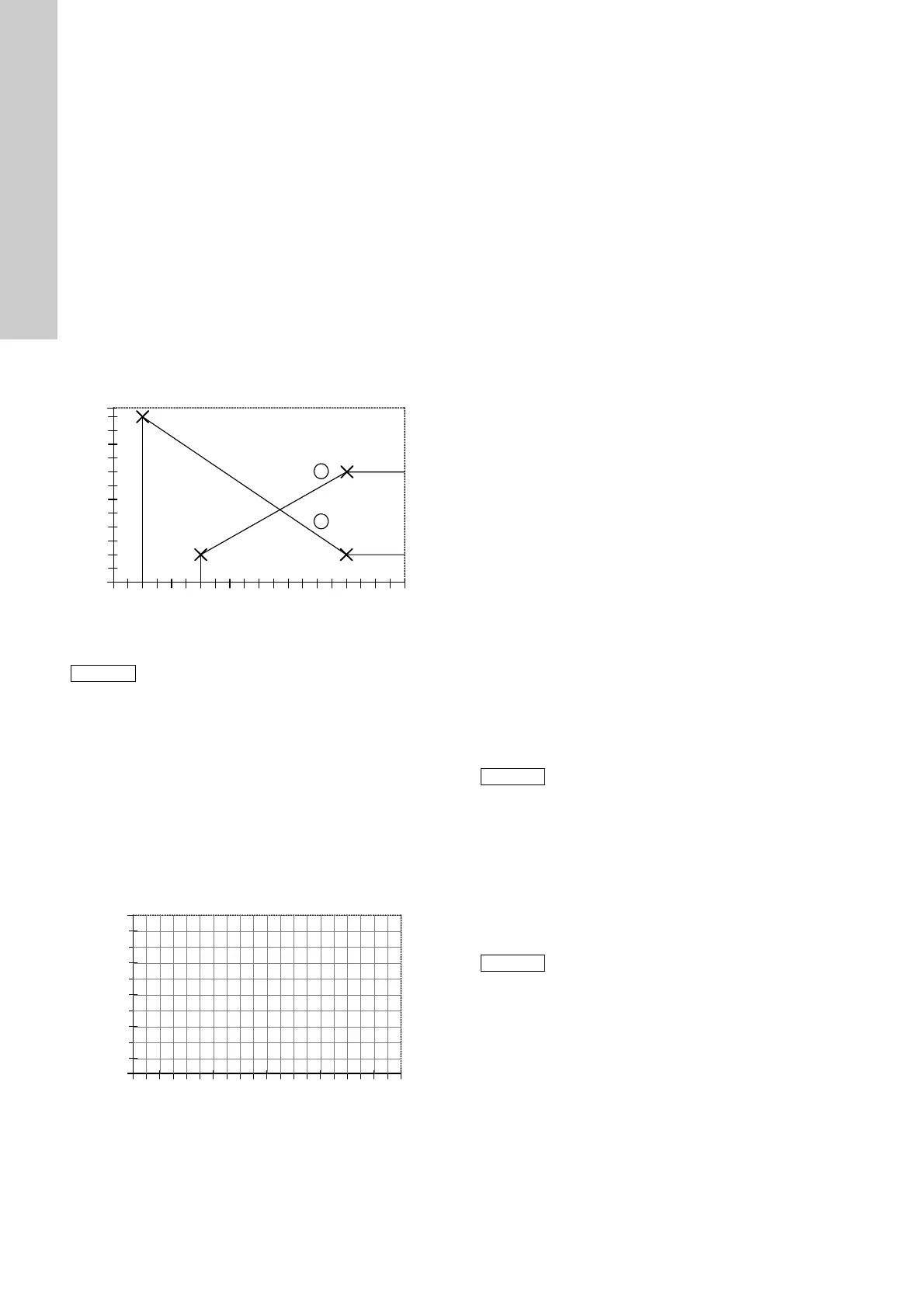

Rys. 40 Wyniki obciążania
Nanieś nastawione obciążenie wejścia prądowego/wyjścia
prądowego na wykres, jak poniżej:
1. Opisz oś Q [l/h] obszaru roboczego pompy.
2. Zaznacz punkty, przez które będzie przechodził wykres,
wprowadzając wartości par współrzędnych:
L: mA
min.
/ Q
wybr. mA min.
i
H: mA
maks.
/ Q
wybr. mA maks.
na wykresie.
3. Wykreśl łamaną w postaci linii od L do H, pionowo od
Q
wybr. mA min.
do osi mA, i poziomo od Q
wybr. mA maks.
do
skraju wykresu.
Rys. 41 Wykres dla wejścia prądowego/wyjścia prądowego
9.10 Monitor Przepływu
9.10.1 Uwagi odnośnie zastosowania
Dozowanie mediów ulegających odgazowaniu
(H
2
O
2
, chlorowe środki bielące)
• Dla zapewnienia pewnej pracy nastawić liczbę
dopuszczalnych błędnych skoków na wartość większą niż 10.
Dozowanie antyskalantu (lepkość powyżej 20 mPa·s)
• Dla mediów o wysokiej lepkości użyć zaworów sprężynowych.
• Przy dozowaniu mediów o wysokiej lepkości patrz także
rozdział
1.3.10 Dozowane medium.
Dozowanie mediów o wysokiej lepkości
• Przy dozowaniu mediów o lepkości wyższej niż
20 mPa·s zaleca się zainstalowanie zaworów sprężynowych
na ssaniu i tłoczeniu.
Przy pracy w trybie dawkowania lub czasowym
• Nastaw liczbę dopuszczalnych błędnych skoków na wartość
mniejszą niż liczba skoków roboczych.
•Jeśli, podczas postoju pompy, ciśnienie w linii tłoczenia
spadnie poniżej minimum równego 2 bar (np. w przypadku
przeciekania zaworu ciśnieniowego), należy zwiększyć liczbę
dopuszczalnych błędnych skoków tak, aby zapobiec
niepotrzebnym komunikatom o błędach.
Zapewnienie przeciwciśnienia za pomocą zaworu ciśnieniowego:
• Sprawdź przeciwciśnienie 2 do 3 tygodni po uruchomieniu.
– Jeżeli jest ono niższe niż 2 bar, należy ponownie ustawić
zawór ciśnieniowy.
– Jeśli objętościowe natężenie przepływu nie jest stałe
(jak, na przykład, w przypadku sterowania stykowego lub
analogowego), nawet małe przepływy objętościowe nie
powinny powodować spadku ciśnienia lub różnicy ciśnień
poniżej minimum równego 2 bar.
9.10.2 Nastawianie monitora przepływu
Aby czujnik ciśnienia (w przypadku zainstalowania) działał jako
kontroler dozowania, kontroler dozowania musi być włączony.
Aby umożliwić wyłączenie się pompy w przypadku nadmiernego
ciśnienia i ustawienie ciśnienia wyłączającego, funkcja kontroli
ciśnienia musi być włączona i nastawiona.
Gdy czujnik ciśnienia nie jest podłączony, pompa ustala ciśnienie
na podstawie prądu pobieranego przez silnik.
Włączanie kontrolera dozowania
Pozycja menu "flow" (przepływ) jest otwarta.
– Na wyświetlaczu pojawia się "flow OFF" (wył.).
1. Wciśnij przycisk "Up".
– Na wyświetlaczu pojawia się "flow ON" (zał.).
– Kontroler dozowania jest uruchomiony.
Włączanie funkcji kontroli ciśnienia
1. Wciśnij przycisk "Menu/Info".
– Pozycja menu "P" (ciśnienie) jest otwarta.
– Na wyświetlaczu pojawia się "P:OFF" (wył.).
2. Wciśnij przycisk "Up".
– Na wyświetlaczu pojawia się "P:ON" (zał.).
– Funkcja kontroli ciśnienia jest uaktywniona.
TM03 6683 4506
Maksymalne natężenie przepływu w pompie nie
może być przekraczane!
TM03 6614 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
1d
50 l/h
20 l/h
Q
select mA max. d
40 l/h
10 l/h
30 l/h
1e
Q
select mA max. e
Q
select mA min. d
Q
select mA min. e
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in/out
[mA]
Q [l/h]
L: Q
select mA min.
= ____ / ____mA
min.
H: Q
select mA max.
= ____ / ____mA
max.
Q
kal
L: Q
wybr. mA min.
____/____ mA
min.
H: Q
wybr. mA maks.
____/____ mA
maks.
Dla zastosowań o wysokich wymaganiach pod
względem dokładności funkcja kontroli ciśnienia
musi być oparta na czujniku ciśnienia.
Ta pozycja menu ukazuje się tylko wtedy, gdy czujnik
ciśnienia został już kiedyś wykryty.
