Polski (PL)
327

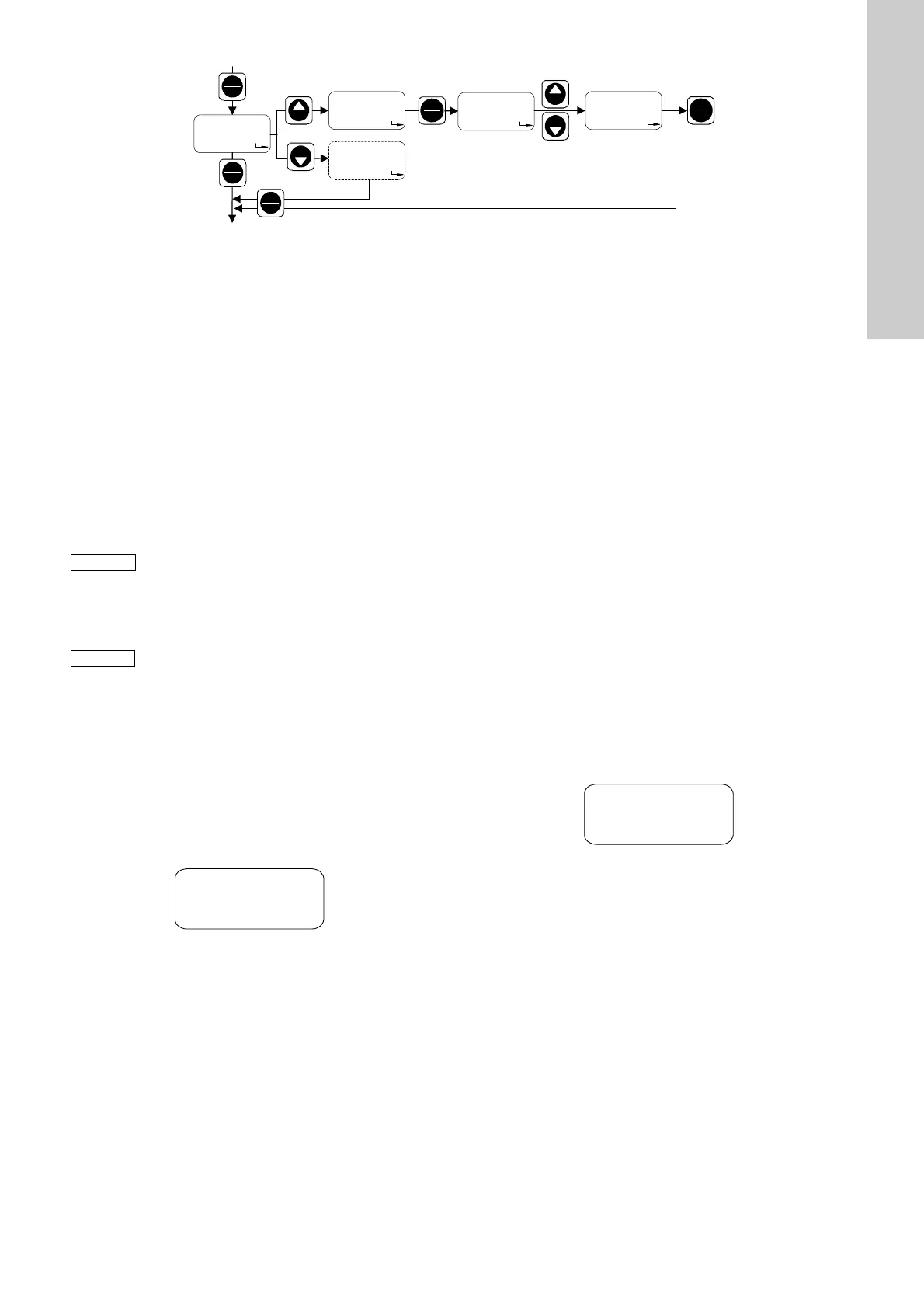

Rys. 42 Ustawianie ciśnienia wyłączającego
Na wyświetlaczu widać "P:ON":
1. Wciśnij przycisk "Start/Stop".
– Na wyświetlaczu pokazywane jest aktualnie ustawione
ciśnienie wyłączające. Wartością domyślną jest
maksymalne przeciwciśnienie dla danego typu pompy +
1 bar (pompy < 10 bar) lub + 2 bar (pompy od 10 bar
w górę).
2. Do wprowadzenia żądanego ciśnienia wyłączającego użyj
przycisków "Up" i "Down".
– Wartość ciśnienia wyłączającego, przy którym pompa ma
być zatrzymywana, można nastawić około 2 bar poniżej
wartości domyślnej.
•Wciśnij przycisk "Menu/Info" (potwierdzenie nastawienia
iprzejście do następnej pozycji menu), lub
•wciśnij przycisk "Start/Stop" (potwierdzenie nastawienia
izamknięcie drugiego poziomu funkcji).
9.10.3 Funkcja kontroli dozowania (kontroler dozowania)
Oprogramowanie pompy monitoruje proces dozowania i emituje
impuls przy każdym suwie dozowania. Przy każdym suwie napis
"flow" na wyświetlaczu gaśnie na chwilę.
•Układ elektroniczny wyczuwa, jeśli jest włączony, czy kontroler
dozowania jest czynny.
– Na wyświetlaczu pojawia się napis "flow".
Rys. 43 Wyświetlacz: "Kontroler dozowania"
Tłumienie funkcji kontroli dozowania podczas operacji
uruchomienia
Podczas operacji uruchomienia dozwolonych jest 60 błędnych
skoków*, zanim zostanie wyemitowany sygnał błędu. Po dalszych
7 błędnych skokach* wysyłany jest sygnał błędu dozowania.
*Wartości domyślne - patrz także rozdział
9.7.1 Zmiana
przydziału łączników
.
Operacja uruchomienia wyzwalana jest poprzez:
•Włączenie zasilania energetycznego.
•Operację odpowietrzania (ciągłe naciskanie przycisku
"Start/Stop").
Operacja uruchamiania zostaje zakończona
po 60 skokach.
po pierwszym skutecznym skoku sygnalizowanym przez
kontroler dozowania.
•po włączeniu na krótko i wyłączeniu pompy poprzez
wciśnięcie przycisku "Start/Stop".
Liczba dopuszczalnych błędnych skoków może być zwiększana
lub zmniejszana, na przykład w zależności od typu pompy,
ponieważ 60 skoków może zabrać zbyt dużo czasu podczas
operacji rozruchu.
Błąd dozowania (po operacji uruchomienia)
Jeśli, po siedmiu kolejnych skokach lub po liczbie skoków, jaka
została określona przez użytkownika, kontroler dozowania nie
wyemituje sygnału, jest to uznawane za błąd:
•Przekaźnik sygnału błędu włącza się, lecz pompa nie jest
wyłączana.
Dioda LED błyska na czerwono.
•Na wyświetlaczu migają napisy "flow" i "ERROR".
Rys. 44 Wyświetlacz: "Błąd dozowania"
Jak tylko błąd zostaje usunięty i zmierzonych zostaje siedem
ważnych skoków albo wciśnięty zostaje przycisk "Start/Stop",
przekaźnik sygnału błędu wyłącza się.
Pompa powraca do stanu, w jakim była przed wystąpieniem
błędu.
TM03 6680 4506
P:OFF
bar
Up
Down
10.0
Down
Up
P:OFF
P:on
Stop
Start
6.0
Stop
Start
Menu
Info
Menu
Info
Menu
Info
bar
bar
bar
bar
Drugi poziom funkcji
RADA
Rzeczywiste ciśnienie wyłączające p
wyłącz.
jest
wyższe od ciśnienia nastawionego:
p
nast.
:p
wyłącz.
= p
nast.
+ 0,5 bar.
UWAGA
Podczas nastawiania ciśnienia wyłączającego należy
zdawać sobie sprawę z tego, że ciśnienie mierzone
w głowicy dozującej jest wyższe niż ciśnienie w
układzie. Wskazane jest wcześniejsze wyświetlenie
zmierzonego ciśnienia, patrz rozdział
Wizualizacja
ciśnienia, jakie zostało zmierzone
. Ustawione
ciśnienie wyłączające powinno być wyższe od
ciśnienia zmierzonego w głowicy dozującej.
TM03 6574 4506
1.210
flow
l/h
Manual
TM03 6576 4506
1.210
flow*ERROR*
l/h
Manual
