Română (RO)
398
5. Instalație
5.1 Informaţii generale despre instalare
5.2 Locul de instalare
5.2.1 Spaţiul necesar pentru exploatare şi întreţinere
Elementele de comandă trebuie să fie uşor accesibile în timpul
exploatării.
Lucrările de întreţinere la capul de dozare şi la supape trebuie
efectuate în mod regulat.
Asiguraţi spaţiu suficient pentru demontarea capului de dozare şi
a supapelor.
5.2.2 Influenţe ambientale admisibile
Temperatura admisă a mediului înconjurător: 0 °C până la
+40 °C.
Umiditatea permisă a aerului: umiditate relativă max.:
92 % (fără condensare).
5.2.3 Suprafaţa de montare
Pompa trebuie montată pe o suprafaţă plată.
5.3 Montare

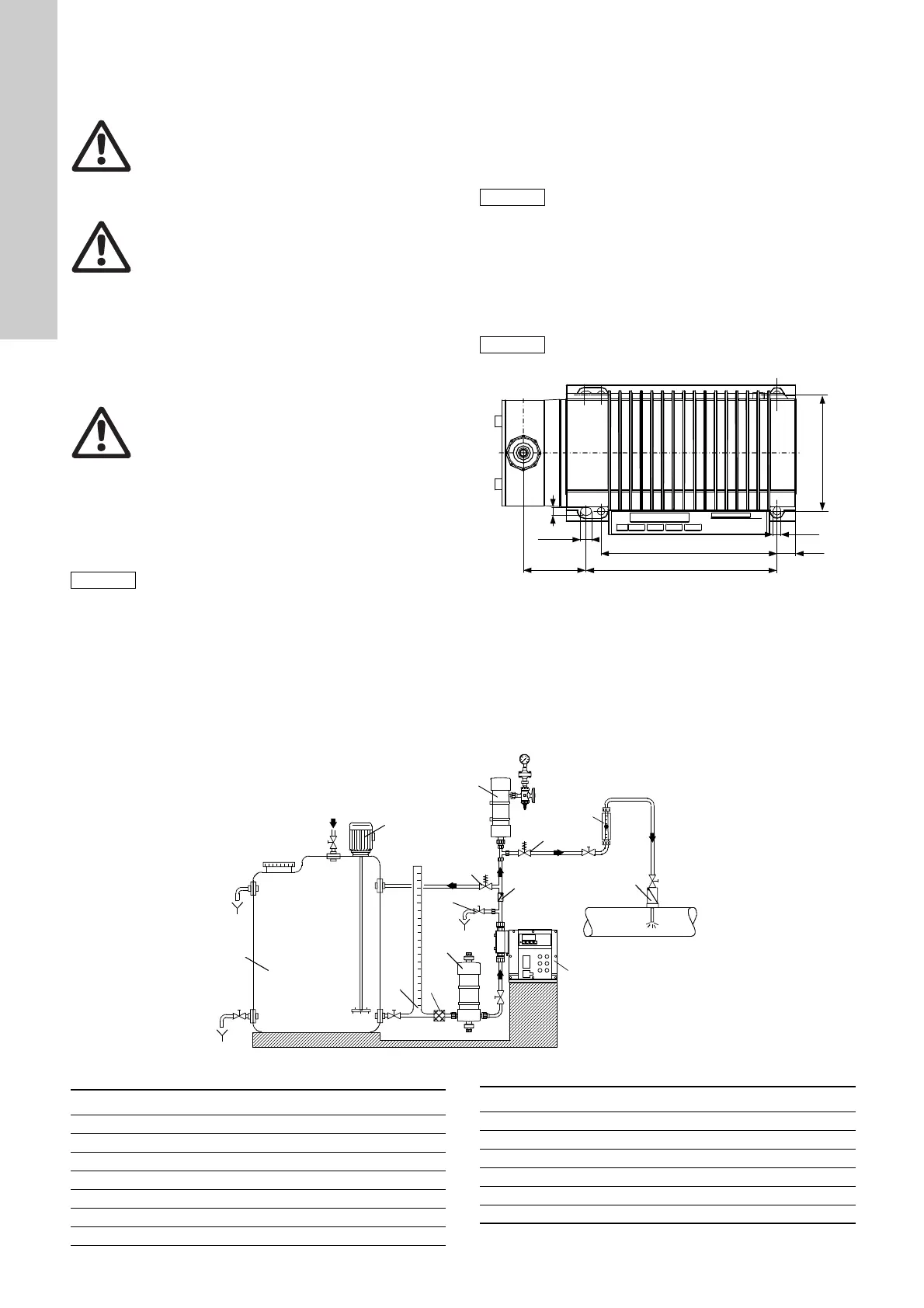

Fig. 5 Schema de găurire
•Utilizaţi patru şuruburi M6 pentru a monta pompa pe rezervor
sau pe o consolă, astfel încât supapa de aspiraţie să fie jos iar
supapa de refulare să fie sus (dozarea curge întotdeauna în
sus).
5.4 Exemple de instalare
Fig. 6 Exemplu de instalare a pompei cu dezaerare manuală
Avertizare
Respectaţi specificaţiile pentru locul instalării şi
domeniul de aplicaţii descrise în secţiunile
1. Informaţii generale şi 5.2 Locul de instalare.
Avertizare
Greşelile, exploatarea incorectă sau defecţiunile
pompei sau sistemului pot, de exemplu, cauza
dozare excesivă sau insuficientă, sau depăşirea
presiunii admisibile. Defecţiunile sau daunele
indirecte trebuie evaluate de operator şi trebuie luate
măsuri adecvate pentru a le evita!
Avertizare
Pericol de moarte dacă întrerupătorul diferențial
(RCD) nu declanșează sau nu este conectat
corespunzător!
Dacă pompa este conectată la o instalație electrică
unde este folosit un întrerupător diferențial ca
protecție suplimentară împotriva atingerilor
accidentale la pământ, acesta declanșează la
scurgeri de curent către pământ mai mari de 30 de
mA. Acest lucru inseamnă că trebuie folosit un
întrerupător diferențial.
Pompa trebuie instalată într-o poziţie care să fie uşor
accesibilă în timpul exploatării şi lucrărilor de
întreţinere.
Locul de instalare trebuie să fie acoperit!
Aveţi grijă ca clasa de protecţie a carcasei motorului
şi pompei să nu fie afectate de condiţiile atmosferice.
Pompele cu componente electronice sunt adecvate
doar pentru utilizări de interior! Nu le instalaţi în
exterior!
Strângeţi cu atenţie şuruburile, în caz contrar
carcasa din material plastic se poate deteriora.
TM03 6664 4506
7
9.95
7
(159)
172.5
16.5
105
C1
TM03 6665 4506
1i
2i
3i
4i
5i
6i
7i
9i
10i
8i
15i
11i
12i
Poz. Componente
1i Rezervor de dozare
2i Agitator electric
3i Dispozitiv de extracţie
4i Amortizor pulsații aspirație
5i Pompă dozatoare
6i Supapa de scurgere
7i Ventil de presurizare
8i Amortizor pulsație
9i Tub de calibrare
10i Unitate de injecţie
11i Vană dezaerisire și evacuare
12i Vană supraverificare
15i Filtru
Poz. Componente
