5.4.1 Installationstips
• För icke gasavgivande medier med en viskositet liknande vat-
tens kan pumpen monteras på behållaren (observera den till-
låtna sughöjden).
• Gärna inloppstryck.
• För medier som har en tendens att sedimentera installeras
sugledningen med filter (15i) så att sugventilen hamnar några
millimeter över den möjliga sedimenteringsnivån.

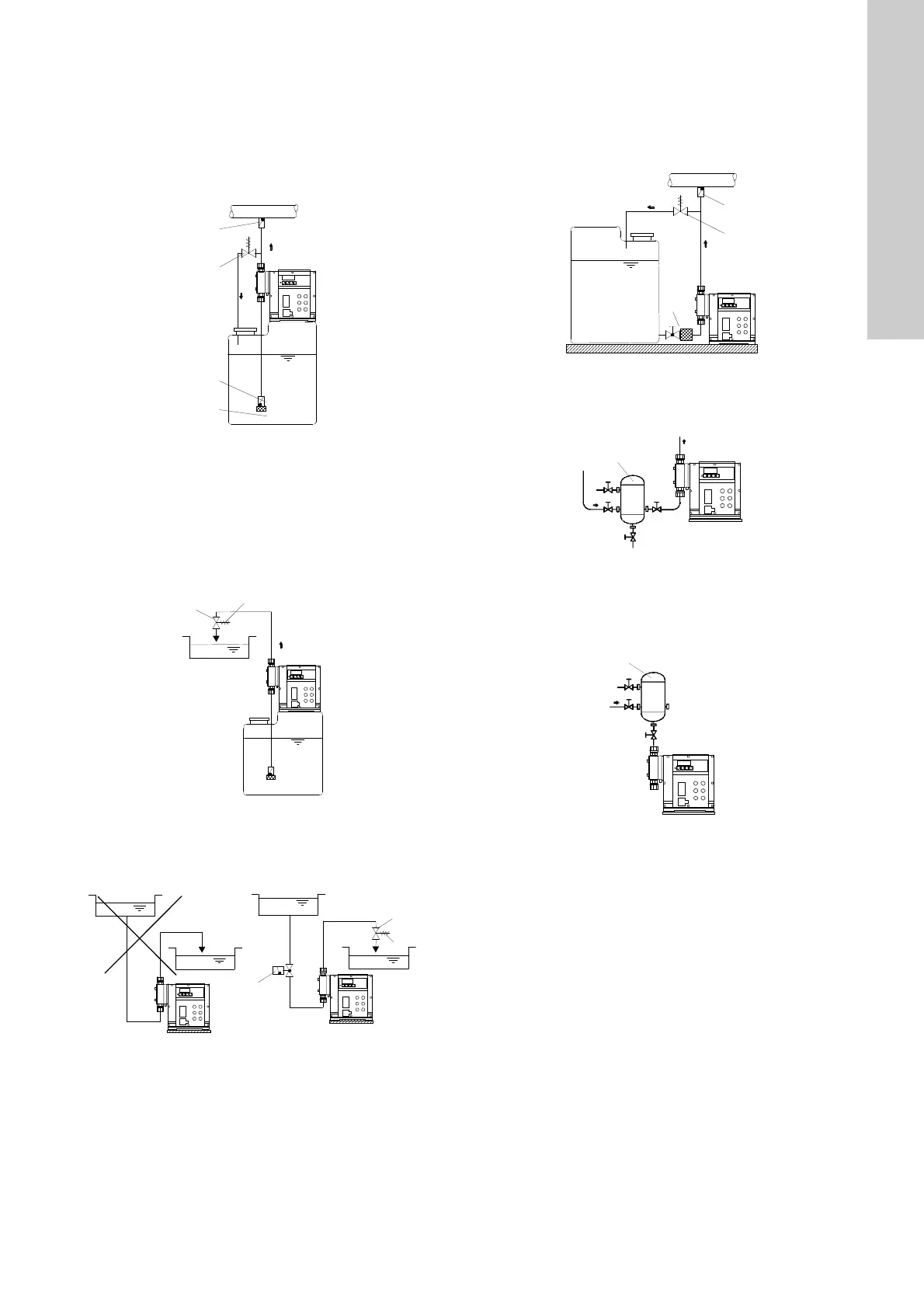

Fig. 7 Installation på behållare
Vid fritt utflöde för doseringsmediet eller lågt mottryck
En positiv tryckskillnad på minst 1 bar måste säkerställas mellan
mottrycket på injektionsplatsen och doseringsmediets tryck vid
sugventilen.
• Om detta inte kan säkerställas installeras en
tryckhållarventil (7i) omedelbart före utloppet eller injektions-
enheten.
Fig. 8 Installation med tryckhållarventil
• Installera en tryckhållarventil (7i) på utloppsledningen och, om
så krävs, en solenoidventil (14i) på sugledningen för att und-
vika häverteffekter.
Fig. 9 Installation för att undvika häverteffekter
• Installera en tryckavlastningsventil (6i) på utloppsledningen för
att skydda doseringspumpen mot otillåtna höga tryck.
• För gasavgivande medier:
– Inloppstryck.
– Installera ett filter (15i) på sugledningen för att förhindra att
ventilerna förorenas.
Fig. 10 Installation med tryckavlastningsventil och filter
• För ledningar som är längre än 1 meter kan en sugpuls-
dämpare (4i) krävas, beroende på flödeshastigheten.
Fig. 11 Installation med sugpulsdämpare
• För dämpare och ledningar som är längre än 3 meter och
för flexibla ledningssystem och ledningar som är längre än
5 meter måste en pulsdämpare (8i) användas.
Fig. 12 Installation med pulsdämpare
