Svenska (SE)
446
5. Installation
5.1 Allmän installationsinformation
5.2 Uppställningsplats
5.2.1 Utrymmesbehov för drift och underhåll
Manöverelementen måste vara lätt åtkomliga vid drift.
Underhållsarbete måste regelbundet utföras på doseringshuvud
och ventiler.
Se till att det finns tillräckligt med plats för demontering av dose-
ringshuvud och ventiler.
5.2.2 Tillåten omgivningspåverkan
Tillåten omgivningstemperatur: 0 till 40 °C.
Tillåten luftfuktighet: max. relativ fuktighet:
92 % (ej kondenserande).
5.2.3 Monteringsyta
Pumpen måste monteras på en plan yta.
5.3 MQontering

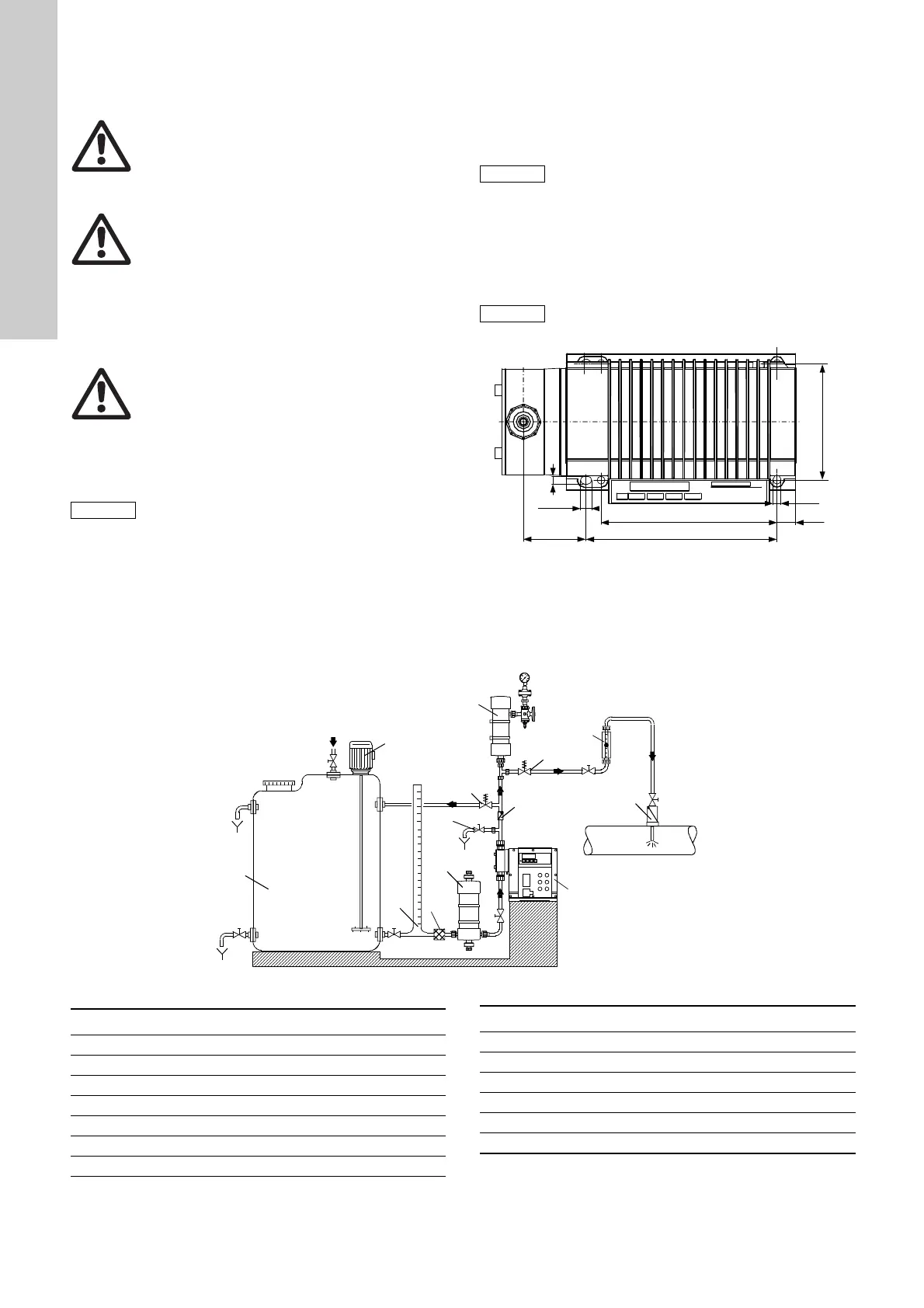

Fig. 5 Håltagningsschema
• Använd fyra M6-skruvar för att montera pumpen på behållaren
eller på en konsol så att sugventilen är längst ner och utlopps-
ventilen är högst upp (doseringsriktningen är alltid uppåt).
5.4 Installationsexempel
Fig. 6 Installationsexempel på pump med manuell avluftning
Varning
Följ de specifikationer för uppställningsplats och till-
lämpningsområde som beskrivs i avsnitten
1. Allmän
information
och 5.2 Uppställningsplats.
Varning
Fel, manövreringsfel eller störningar på pump eller
system kan t.ex. leda till över- eller underdosering
eller att det tillåtna trycket överskrids. Följdfel eller
skador måste utvärderas av operatören och nödvän-
diga åtgärder måste vidtas för att undvika dessa!
Varning
Risk för livsfara om inte jordfelsbrytaren löser ut!
Om pumpen är ansluten till en elektrisk installation
där en jordfelsbrytare används som extra skydd,
måste jordfelsbrytaren lösa ut när jordfelsströmmar
med pulserande eller jämn likströmströmskomponent
uppstår. Därför måste en jordfelsbrytare av typ B,
känslig för alla typer av ström, användas.
Pumpen måste installeras på en plats där den är lätt
åtkomlig vid drift och underhållsarbete.
Installationsplatsen måste vara skyddad!
Se till att motorns och pumpens kapslingsklass inte
påverkas av väderförhållanden.
Pumpar med elektronik är endast lämpliga för inom-
husdrift! Installera dem inte utomhus!
Dra åt skruvarna försiktigt, annars kan plastkåpan
skadas.
TM03 6664 4506
7
9.95
7
(159)
172.5
16.5
105
C1
TM03 6665 4506
1i
2i
3i
4i
5i
6i
7i
9i
10i
8i
15i
11i
12i
Pos. Komponenter
1i Doseringsbehållare
2i Elektrisk omrörare
3i Uttagningsanordning
4i Sugpulsdämpare
5i Doseringspump
6i Avlastningsventil
7i Tryckhållarventil
8i Pulsdämpare
9i Kalibreringsrör
10i Injektionsenhet
11i Avluftnings- och evakueringsventil
12i Kontrollbackventil
15i Filter
Pos. Komponenter
