Deutsch (DE)
8

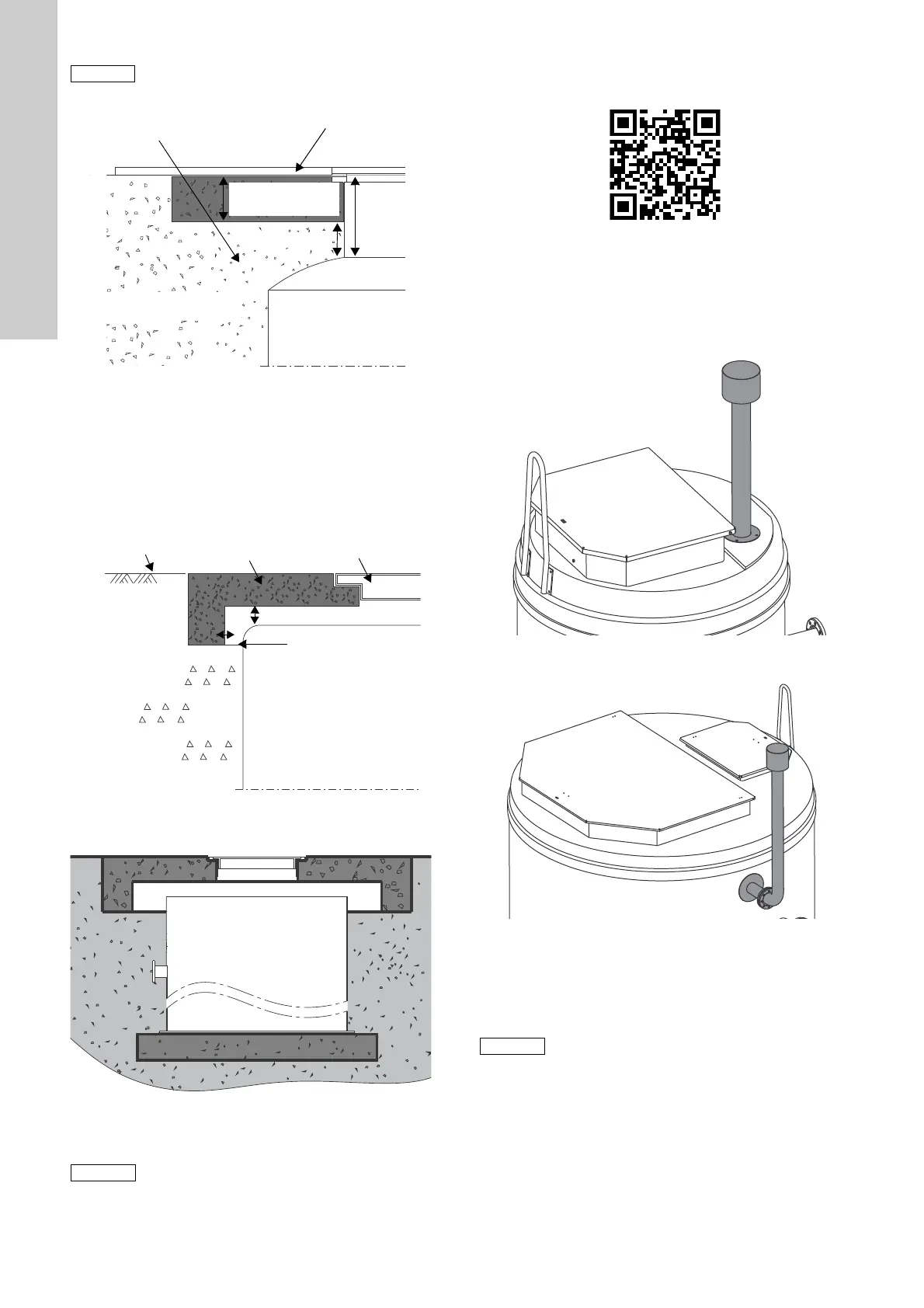

Abb. 14 Installieren einer Abdeckung mit Betonring
Installieren einer Abdeckung mit Freiraum
Senken Sie die Abdeckung auf die Pumpstation ab, nachdem
sich die Verfüllung bis zur Oberseite der Pumpstation verdichtet
hat. Siehe Abb. 15 und 16.
Nach dem Einbau muss ein Freiraum von 150 mm zwischen der
Abdeckung und dem Schacht verbleiben. Siehe Abb. 15 und 16.
Abb. 15 Schnittbild: Abdeckung, die befahren werden darf
Abb. 16 Abdeckung, die befahren werden darf
5.3 Entlüftungsrohr
Es wird empfohlen, den Schacht mit einem Entlüftungsrohr
(Zubehör) auszustatten. Siehe Abschnitt 5.1 Anschließen der
Rohrleitungen.
Abb. 17 Schacht mit Entlüftungsrohr an der Oberseite
Abb. 18 Schacht mit Entlüftungsrohr an der Seite
5.4 Serviceplattform
Die Servicepattform ist nur für eine Person ausgelegt und muss
verwendet werden, um die Absperrventile im Schacht betrieben
werden.
Der Ring darf nicht auf dem Schacht lasten.
TM06 3921 1215
TM06 3575 0615
TM06 1847 3214
Soll der Betonring vor Ort gegossen werden, fin-
den Sie im Datenheft 98697625 die entsprechen-
den Abmessungen. Das Datenheft ist online im
Grundfos Product Center verfügbar.
350-250 mm
Körnung:
2-20 mm
Verdichtete Schichten
Schwarzschicht (optional)
500 mm
Ringstärke:
150-250 mm
Bodenniveau
Betonring
Abdeckung
Freiraum: 150 mm
Schacht
Verdichtete
Bodenschichten
Oberseite des
Schachts
TM06 3859 1015TM06 1683 2614TM06 1684 2614
Setzen Sie Pumpen nicht zeitweise auf der Ser-
viceplattform ab.
net.grundfos.com/qr/i/98697625
Um auf das Datenheft zuzugreifen, verwenden Sie den
QR-Code oder die unten aufgeführte Webadresse.
