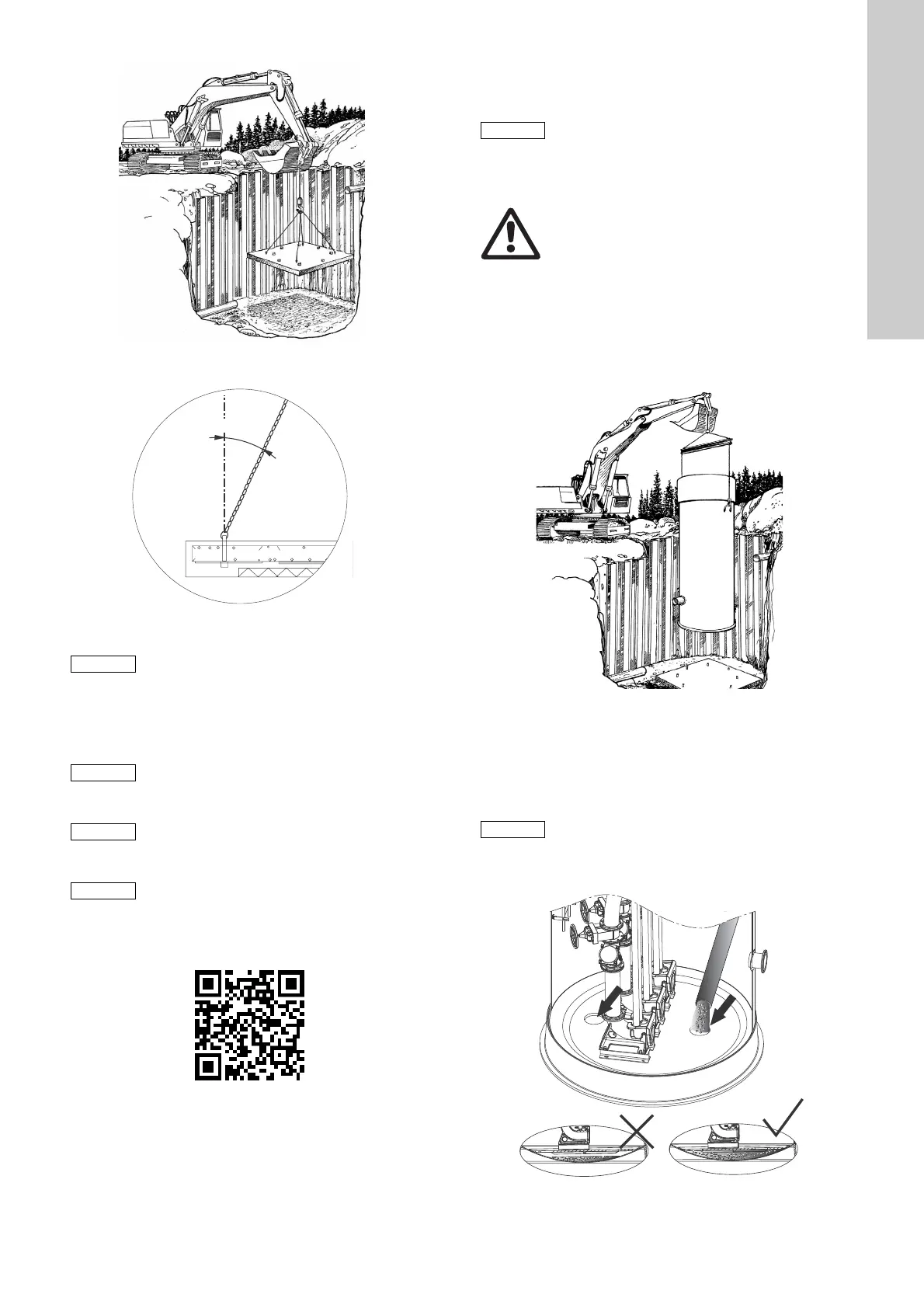

Abb. 4 Die Bodenplatte einlassen
Abb. 5 Max. Neigungswinkel
Die Ankerschrauben für die Bodenplatte können vor dem Schacht
geliefert werden. So ist es möglich, die Ankerschrauben zu instal-
lieren und einen Zugversuch durchzuführen, bevor die Pumpsta-
tion am Aufstellungsort eintrifft.
4.2 Installieren des Schachts
1. Reinigen Sie die Oberfläche der Bodenplatte und stellen Sie
so sicher, dass nichts zwischen der Bodenplatte und dem
Montageflansch des Schachts vorhanden ist.
2. Heben Sie den Schacht an den Hebeösen an und setzen Sie
ihn in der Mitte des Kreises aus Ankerschrauben auf der
Bodenplatte ab.
Abb. 6 Absenken des Schachts
3. Bringen Sie den Schacht in die richtige Position, sodass die
Flansche für die Zu- und Ablaufleitungen ordnungsgemäß
ausgerichtet sind.
Abb. 7 Vorgehensweise beim Auffüllen des Hohlraums mit
Beton
TM06 1237 2514TM06 3498 0615
Achten Sie darauf, dass die Bodenplatte eben
aufliegt, bevor Sie den Schacht installieren.
Jede Ankerschraube muss 20 kN (2.000 kg) in
einem Zugversuch standhalten.
Soll die Bodenplatte vor Ort gegossen werden,
finden Sie im Datenheft 98697625 die entspre-
chenden Abmessungen. Das Datenheft ist online
im Grundfos Product Center verfügbar.
Wird die Bodenplatte vor Ort gegossen, muss die
Oberfläche abgerieben werden, bis sie glatt ist.
TM06 3859 1015
net.grundfos.com/qr/i/98697625
Um auf das Datenheft zuzugreifen, verwenden Sie den
QR-Code oder die unten aufgeführte Webadresse.
Überprüfen Sie den Pumpenschacht auf Beschä-
digungen, bevor Sie ihn in die vorgesehene Posi-
tion absenken. Nach dem Einbau des Schachts
können keine Ersatzansprüche aufgrund von
möglichen Beschädigungen gegenüber Grundfos
mehr geltend gemacht werden.
Warnung
Bevor der Schacht in seine vorgesehene Position
abgesenkt wird, müssen alle Verbindungsele-
mente nachgezogen werden, da sie sich während
des Transports möglicherweise gelöst haben.
TM06 1238 1914
Um bei Schächten mit einem Durchmesser von
2,0, 2,2 oder 3,0 m, Ablaufrohren mit einer Nenn-
weite über DN 150 und mit zwei Bohrungen im
Boden Vibrationen zu vermeiden, ist der Hohl-
raum unterhalb des Schachts mit Beton aufzufül-
len. Siehe Abb. 7.
TM06 4359 2115
