Abb. 8 Sichern der Befestigungsbügel
4. Bringen Sie die Befestigungsbügel, Unterlegscheiben und
Muttern (M20 F8.8) an und ziehen Sie die Muttern mit 430 ±
10 Nm fest.
4.2.1 Verfüllung
• Die Verfüllung muss so ausgeführt sein, dass der Schacht all-
seitig ausreichend gestützt wird und Belastungen ohne schäd-
liche Punkteinwirkungen übertragen werden können.
• Für die Verfüllung muss verdichtungsfähiger Kies oder Sand
mit einer gleichmäßigen Körnung verwendet werden. Die
maximale Körnungsgröße beträgt 32 mm. Das Verfüllmaterial
darf keine Steine enthalten, die größer als die angegebene
Körnungsgröße sind.
• Das Verfüllen muss so erfolgen, dass der Schacht nicht
beschädigt oder verformt wird.
• Die Verfüllung muss in Schichten von max. 50 cm verdichtet
werden.

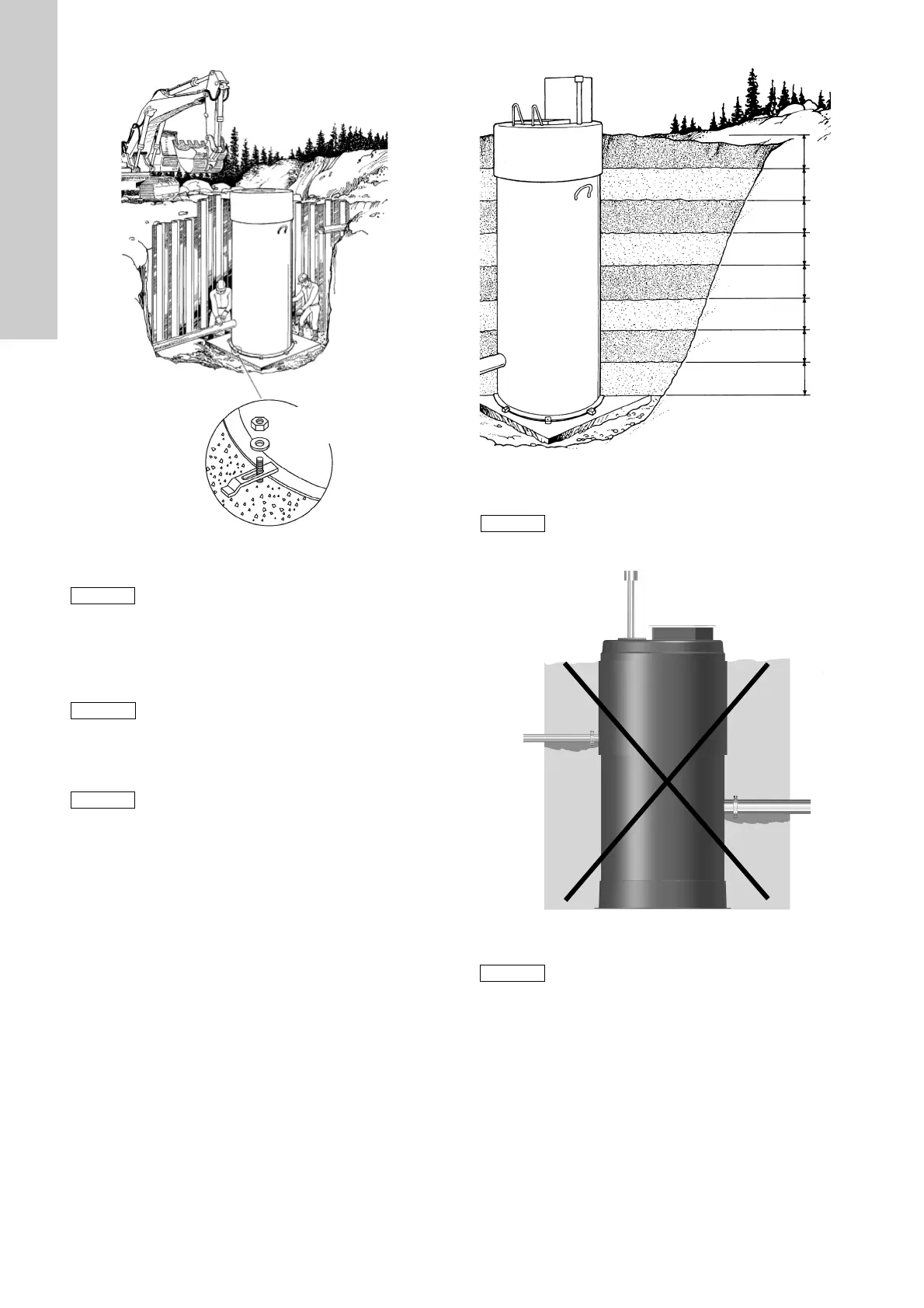

Abb. 9 Verdichtet in Schichten von max. 50 cm
Abb. 10 Unzureichende Verdichtung unter Rohren
TM06 1239 1914
Setzen Sie den Schacht nicht auf den Anker-
schrauben ab, da Sie die Oberfläche des
Schachts beschädigen könnten.
Achten Sie darauf, dass keine Restspannungen
in den verstärkten Kunststoffkomponenten am
Schachtboden verbleiben.
Die Bodenverdichter dürfen nicht in einem
Abstand von weniger als 30 cm von der Schach-
wand eingesetzt werden.
TM06 3352 5214
Verdichten Sie die Verfüllung unter den Zulauf-
und Ablaufleitungen ordnungsgemäß, damit die
Rohre beim Verdichten keiner abwärtsgerichteten
Belastung ausgesetzt werden. Siehe Abb. 10.
TM06 1879 3314
Während des Verfüllens muss die Abdeckung auf
dem Pumpenschacht montiert sein, damit sich
dieser nicht oval verformt.
