10

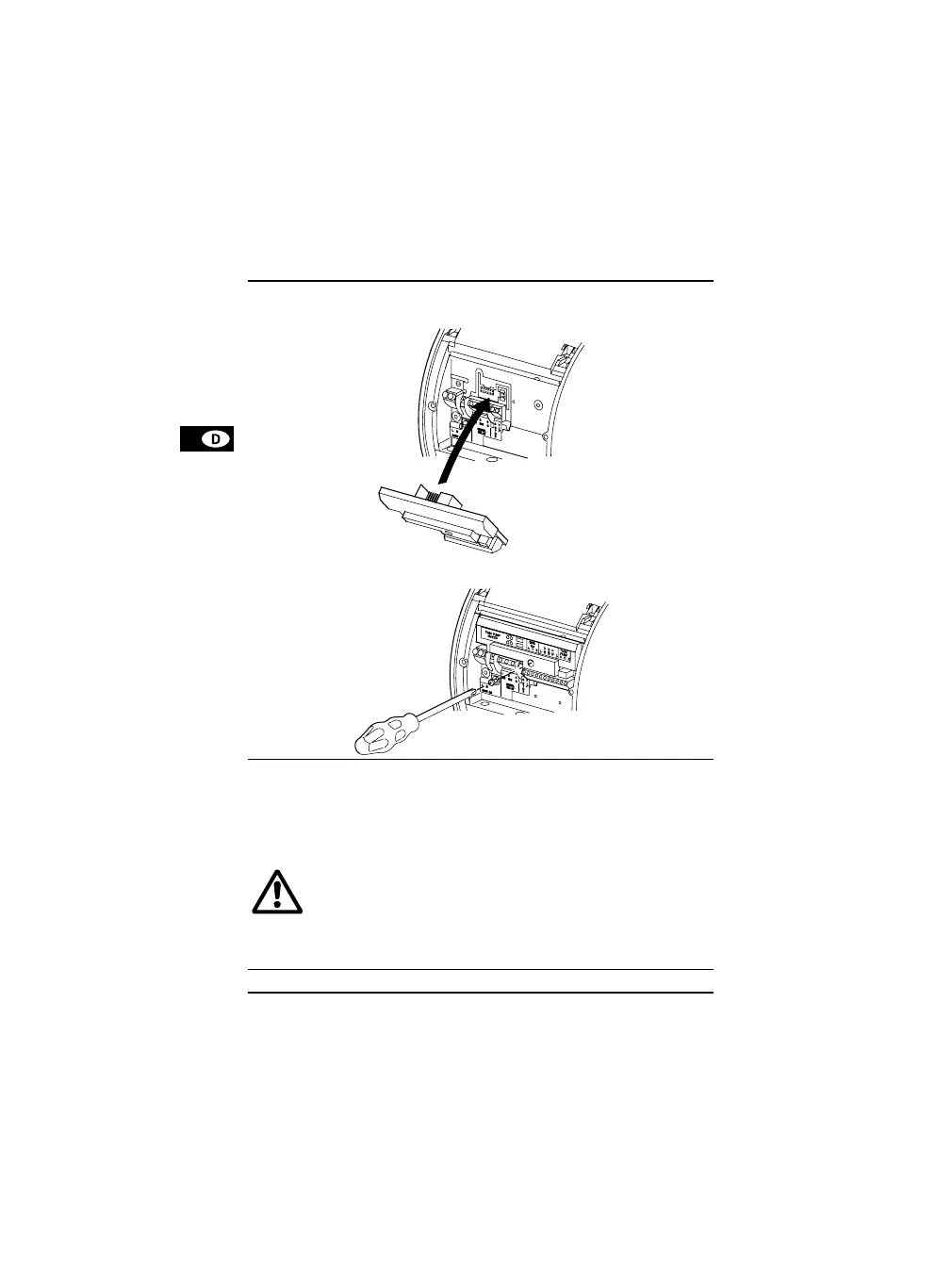

3. Modul montieren.
n
TM02 0241 0904
o
TM02 0242 0904
4. Kabelverbindungen herstellen.
Anforderungen an Kabel, siehe Abschnitt 5. Technische Daten.
Ein Schaltbild ist auf Seite 49 gezeigt.
• Die Kabel, die an
- die Ausgänge NC, NO, C,
- die Eingänge EIN/AUS, A, B und
- die Versorgungsklemmen
angeschlossen werden sollen, sind durch eine verstärkte
Isolierung voneinander und von der Netzspannung galva-
nisch zu trennen.
• Alle zu einer Klemmenleiste gehörenden Leiter müssen an
den Klemmen zusammengebunden werden.
5. Versorgungsspannung einschalten.
