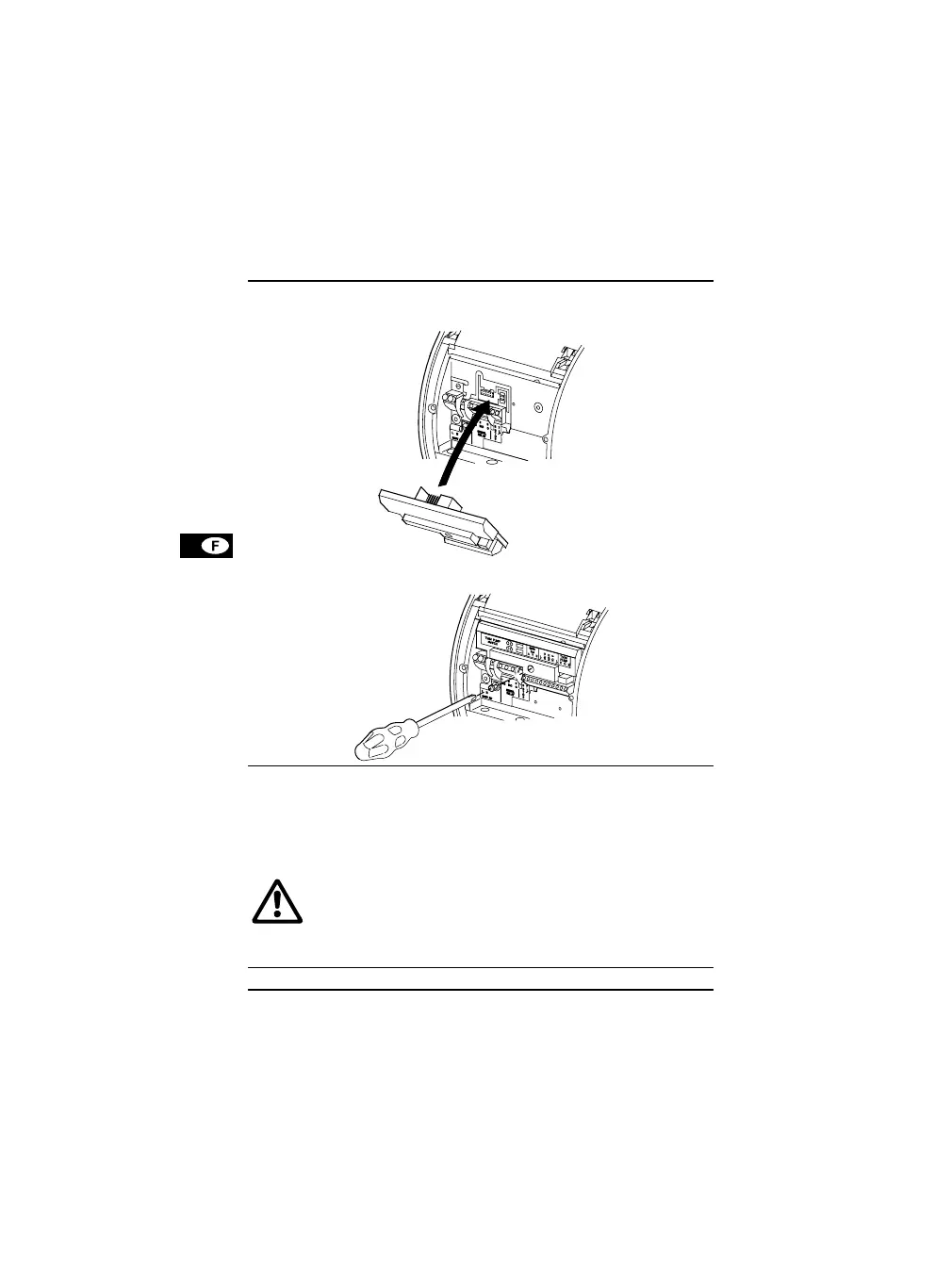

3. Monter le module.
n
TM02 0241 0904
o
TM02 0242 0904
4. Connecter les câbles.
Les caractéristiques des câbles sont indiqués dans le paragraphe
5. Caractéristiques techniques.
Un schéma de câblage est donné page 49.
• Les câbles reliés
- aux sorties NC, NO, C,
- aux entrées Marche/arrêt, A, B et
- aux bornes d’alimentation
doivent impérativement être séparés entre eux et de l’alimen-
tation par une isolation renforcée.
• Tous les fils reliés à un bornier doivent être attachés près des
bornes.
5.
Remettre la tension d’alimentation.
