22

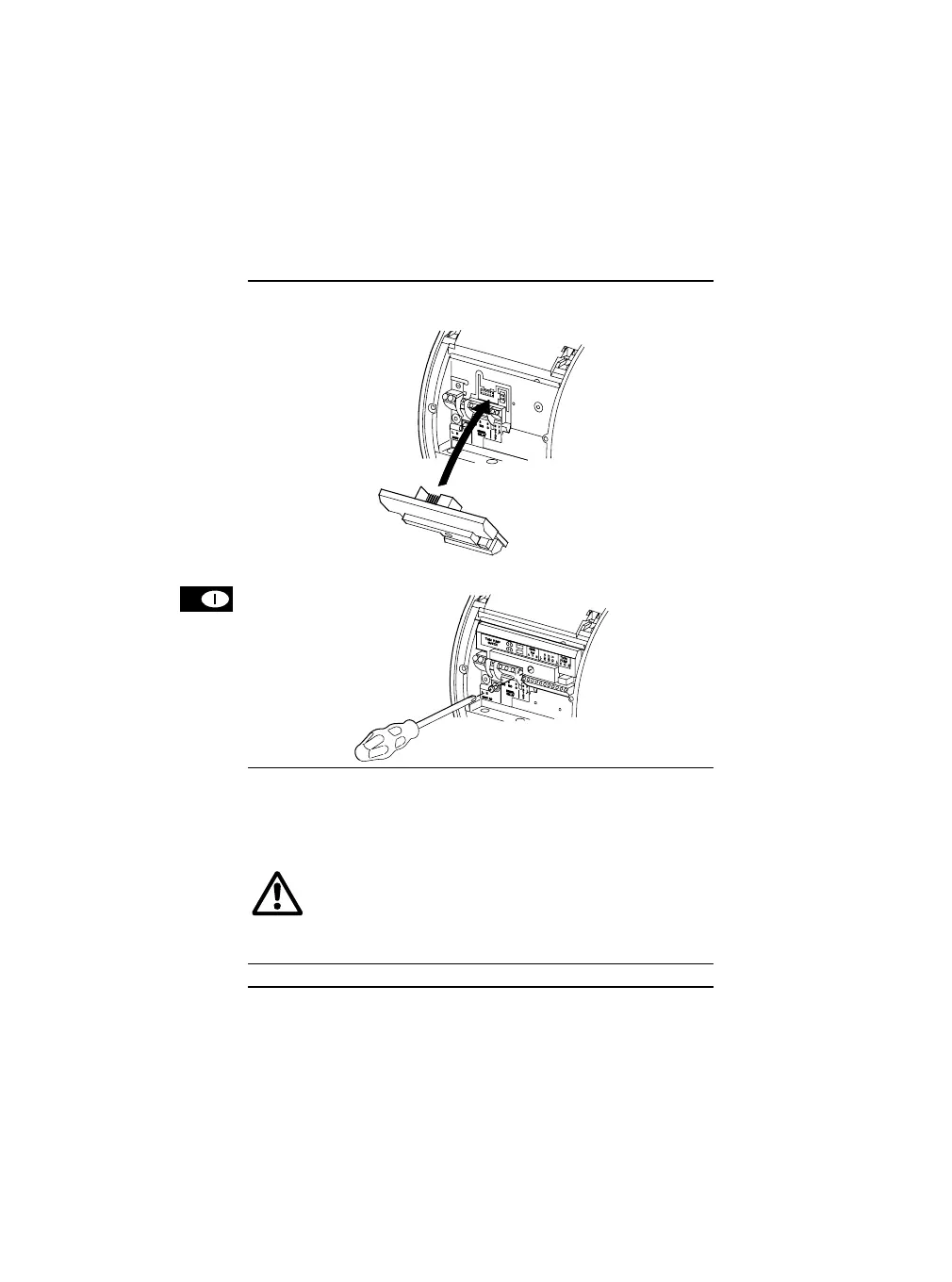

3. Montare il modulo.
n
TM02 0241 0904
o
TM02 0242 0904
4. Collegare i relativi cavi.
Le specifiche dei cavi sono nella sezione 5. Dati tecnici.
Lo schema elettrico può essere visto a pagina 49.
• I cavi collegati a:
- uscite da NC, NO, C,
- ingressi da avviamento/arresto, A, B e
- morsetti di alimentazione
devono essere separati tra loro e dall’alimentazione elettrica
con isolamento rinforzato.
• Tutti i cavi connessi alla morsettiera devono essere opportu-
namente legati tra loro.
5. Attivare l’alimentazione elettrica.
