38

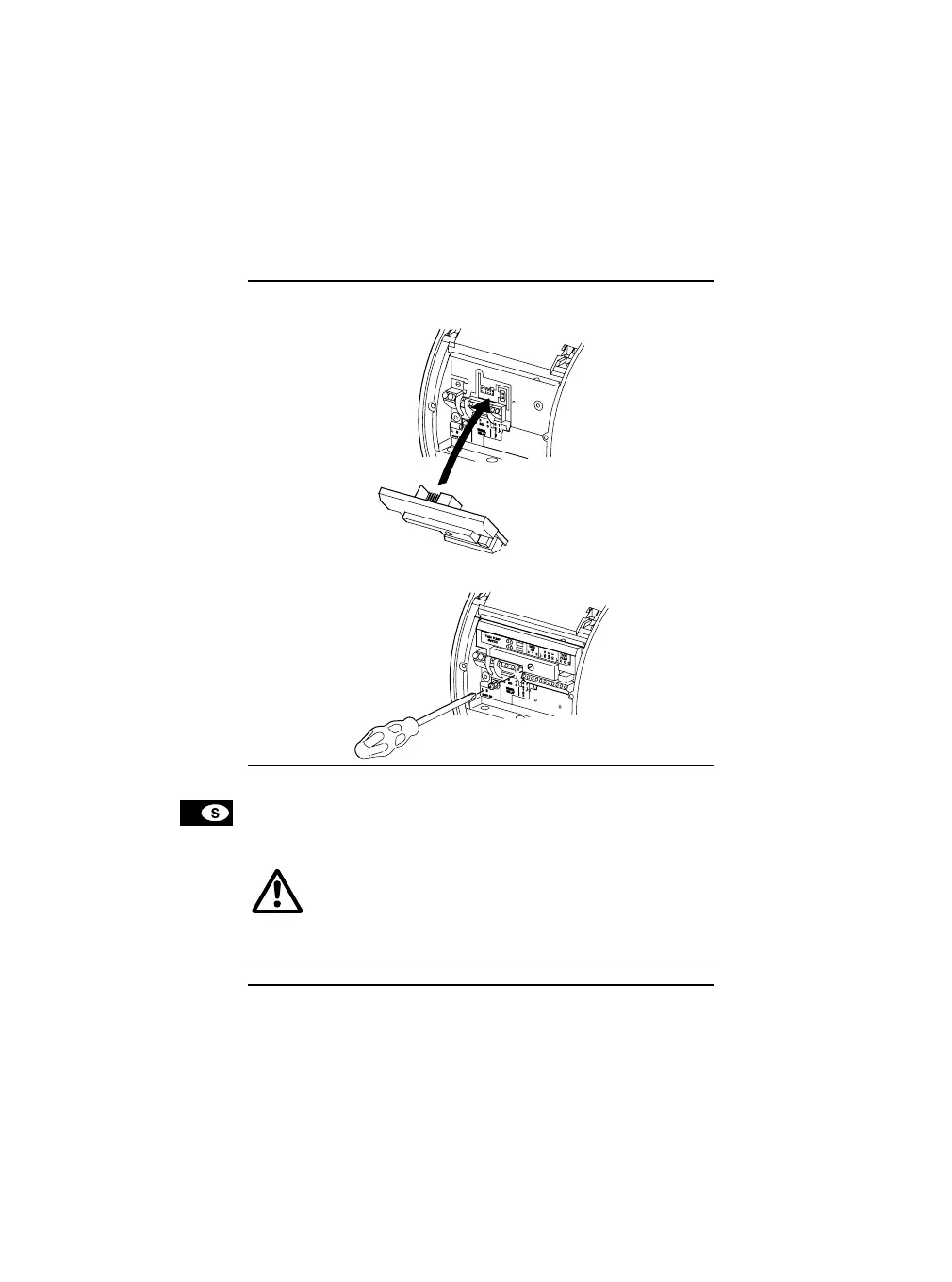

3. Montera modulen.
n
TM02 0241 0904
o
TM02 0242 0904
4. Anslut ledningar.
Krav på ledningar/kablar finns angivna i avsnitt 5. Tekniska data.
Kopplingsschema visas på sid. 49.
• Kablarna som ansluts till
- utgångarna NC, NO, C,
- ingångarna Start/stopp, A, B och
- nätspänning,
skall vara isolerade från varandra och från nätspänningen med
förstärkt isolering.
• Alla ledare tillhörande en kopplingsplint skall buntas (fästas
samman) vid plintarna.
5. Slå till nätspänningen.
