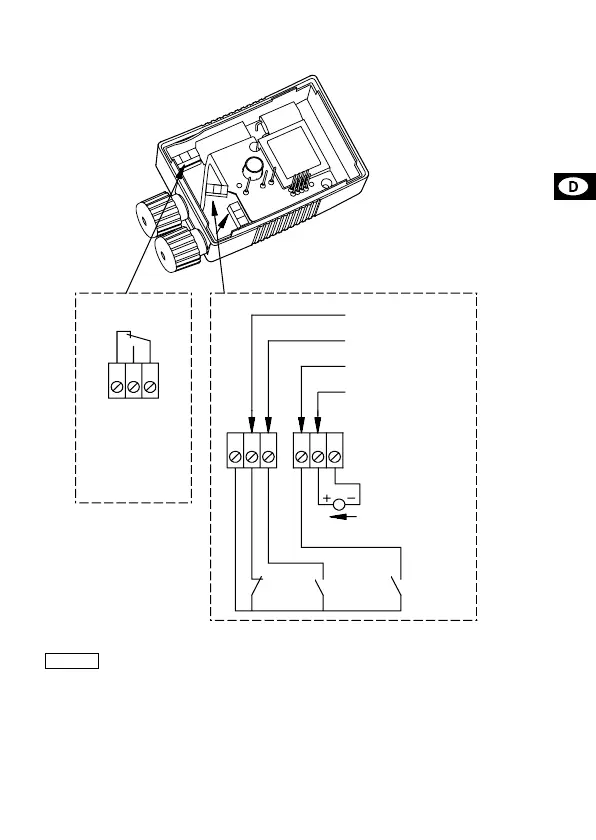

Abb. 1
3. Externe analoge 0-10 V Steuerung
Das MC 40/60 besitzt einen Eingang für einen externen 0-10 VDC analogen
Signalgeber (Klemme 11 und 12). Über diesen Eingang läßt sich die Pumpe
von einem externen Regler steuern, falls die Pumpe auf eine der folgenden
Regelungsarten eingestellt ist:
TM01 1082 4401
Wird der 0-10 V Eingang (Klemme 11 und 12) verwendet, müs-
sen die Klemmen 7 und 9 überbrückt sein (der Eingang für
MIN-Kennlinie muß geschlossen sein).
NC
NO
C
213
9
87
10
11
12
DC 0-10 V
1
2
3
7
8
10
11
12
9
MIN
-
K
enn
li
n
i
e
(Nachtabsenkung)
MAX-Kennlinie
Analoger 0-10 V
Eingang
Extern EIN/AUS
Störmeldesignal
STOP MIN MAX
Hinweis
