12
• Konstantkennlinie.
Das externe Analogsignal steuert die Pumpenkennlinie im Bereich zwi-
schen der MIN-Kennlinie und der eingestellten Konstantkennlinie nach der
Charakteristik in Abb. 2.
• Konstant- oder Proportionaldruckregelung.
Das externe Analogsignal steuert die Förderhöhe zwischen dem Sollwert,
der der MIN-Kennlinie entspricht, und dem eingestellten Sollwert nach der
Charakteristik in Abb. 2.
Bei einer Eingangsspannung unter 0,5 V wird die Pumpe auf der MIN-Kenn-
linie laufen. Der Sollwert kann nicht geändert werden.
Der Sollwert läßt sich nur bei einer Eingangsspannung über 0,5 V ändern.

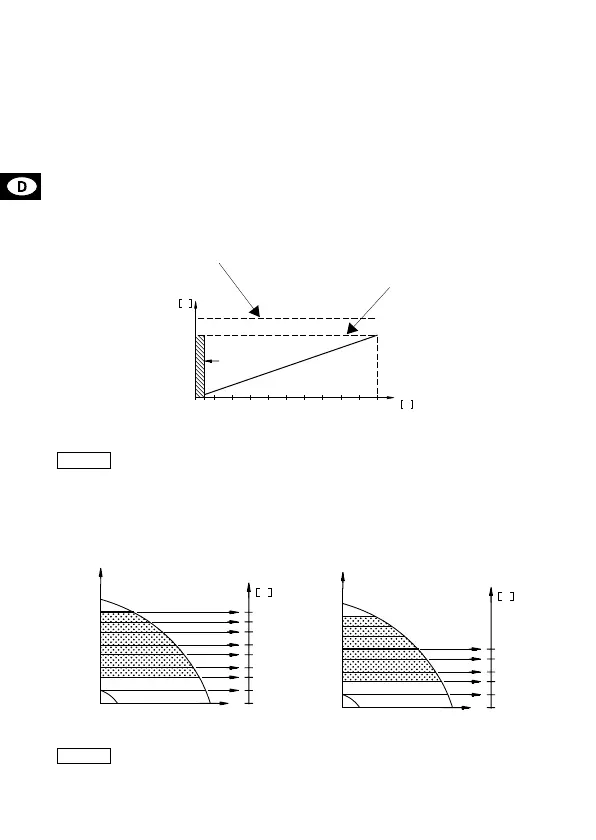

Abb. 2
Die nachstehenden Beispiele zeigen die Verwendung der analogen Steuer-
spannung in Verbindung mit einer Pumpe mit Konstantdruckregelung:
Abb. 3
TM00 5550 4596
• Der Eingang für MAX-Kennlinie, Klemme 7 und 10, muß ge-
öffnet sein.
• Der Eingang für MIN-Kennlinie, Klemme 7 und 9, muß ge-
schlossen sein.
TM01 1384 4497
TM01 1385 4497
Wie es aus den Abbildungen hervorgeht, ist die Anzahl der mit
dem externen Analogsignal wählbaren Kennlinien vom einge-
stellten Sollwert, H
Soll
, abhängig.
890107654321
m
V
H
U
Max. Förderhöhe/Konstantkennlinie
Eingestellte Förderhöhe/
Konstantkennlinie
H
Soll
MIN-Kennlinie
Achtung
10
8,6
7,2
5,8
4,3
3,0
1,5
0,5
0
V
U
H
Soll
10
7,5
5,0
2,5
0,5
0
V
U
H
Soll
Achtung
