Grundfos MC 40/60

23

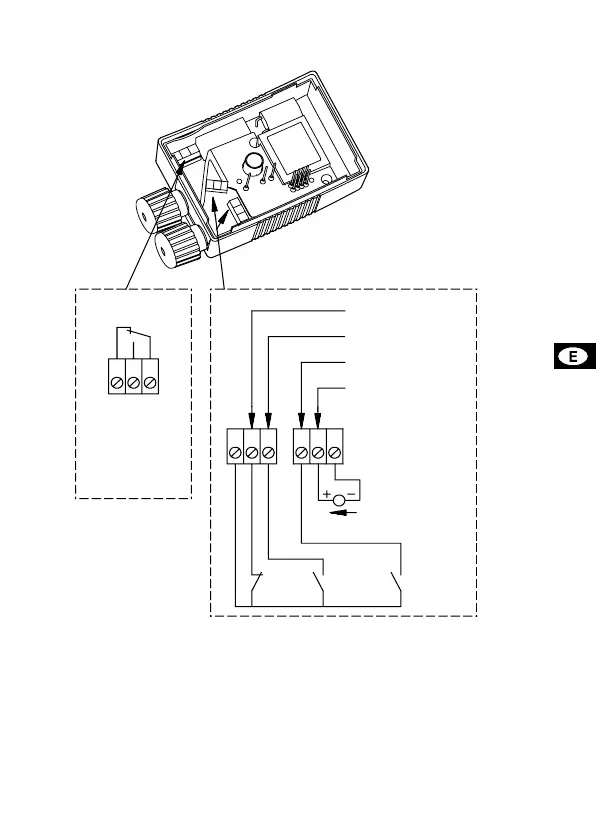

Fig. 1
Nota: Si se utiliza la entrada 0-10 V (terminales 11 y 12), tiene que haber co-
nexión a través de los terminales 7 y 9 (la entrada para la curva mín. tiene
que estar cerrada).
3. Controlador analógico externo 0-10 V
El MC 40/60 tiene una entrada para un transmisor analógico de señal ex-
terno (terminales 11 y 12). Mediante esta entrada se puede controlar la
bomba por medio de un controlador externo, si la bomba ha sido ajustada a
uno de los siguientes modos de control:
TM01 1082 4401
NC
NO
C
213
9
87
10
11
12
DC 0-10 V
1
2
3
7
8
10
11
12
9
Curva máx.
Entrada para
señal analógica
0-10 V
Arranque/parada
Pa-
rada
Mín.
Máx.
Señal de fallo
C
urva m
í
n.
(servicio nocturno)
