• Curva constante.
La señal analógica externa ajustará la curva de la bomba dentro de la
gama desde la curva mín. hasta la curva constante seleccionada según la
característica de la fig. 2.
• Control de presión constante o proporcional.
La señal analógica externa controlará el punto de ajuste de la altura de la
bomba entre el punto de ajuste que corresponde a la curva mín. y el punto
de ajuste seleccionado según la característica de la fig. 2.
Con una tensión de alimentación por debajo de 0,5 V, la bomba funcionará
según la curva mín. No se puede cambiar el punto de ajuste.
Sólo es posible cambiar el punto de ajuste cuando la tensión de alimenta-
ción es superior a 0,5 V.

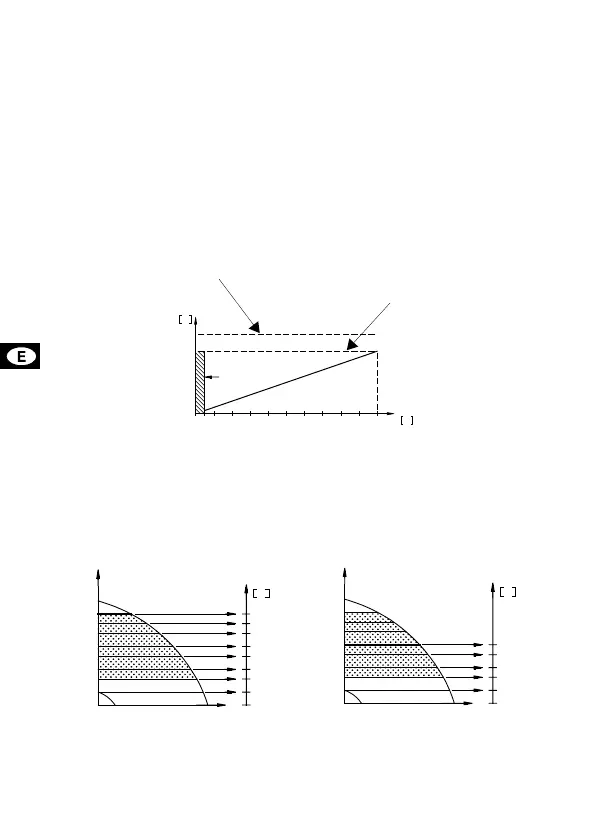

Fig. 2
Nota:
• La entrada de curva máx., terminales 7 y 10, tiene que estar abierta.
• La entrada de curva mín., terminales 7 y 9, tiene que estar cerrada.
Los siguientes ejemplos muestran la utilización de una tensión de control
analógica en una bomba con modo de control de presión constante:
Fig. 3
Nota: Tal como muestra la figura anterior, el número de curvas que pueden
seleccionarse mediante la señal analógica externa dependerán del punto de
ajuste de la bomba, H
fijada
.
TM00 5550 4596
TM01 1384 4497 TM01 1385 4497
890107654321
m
V
H
U
Altura máx./curva constante
Altura fijada/curva constante
H
fijada
Curva mín.
10
8,6
7,2
5,8
4,3
3,0
1,5
0,5
0
V
U
H
fijada
10
7,5
5,0
2,5
0,5
0
V
U
H
fijada
