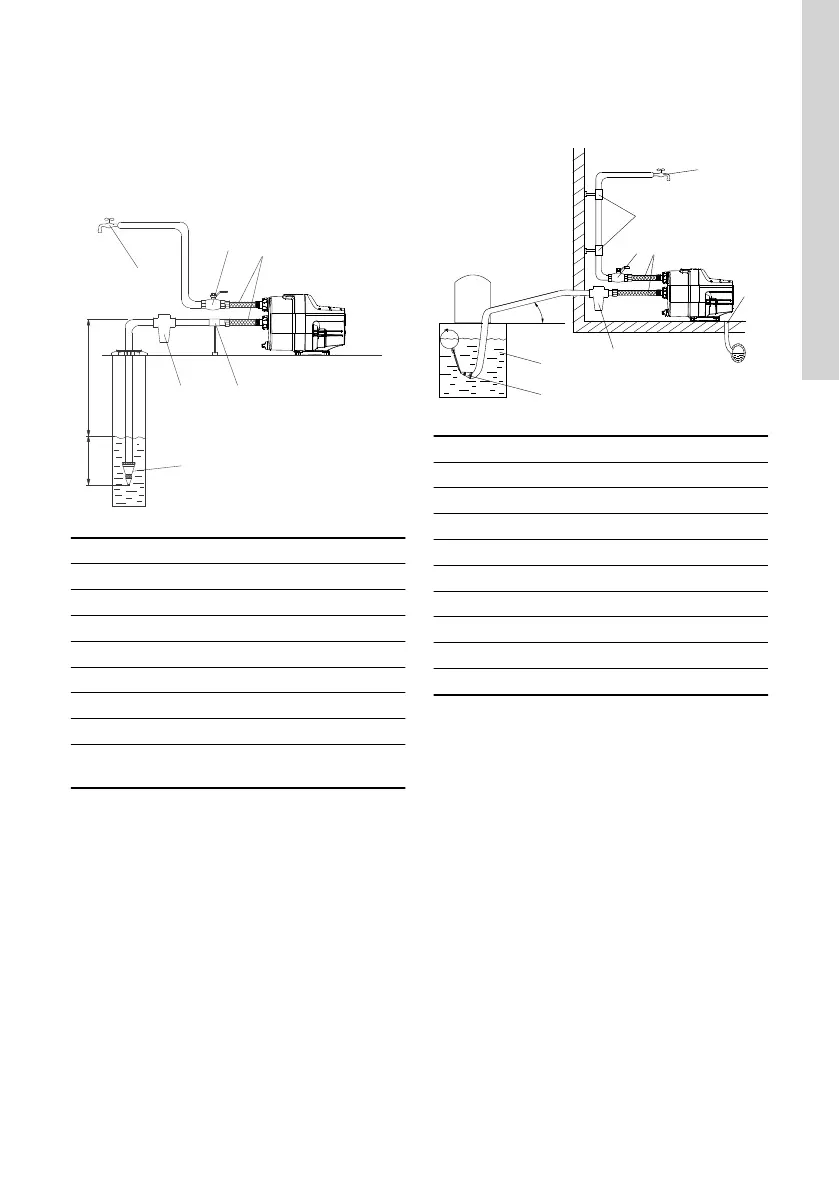

5.3 Exemplos de instalação
Recomendamos que siga os exemplos de instalação.
As válvulas não são fornecidas com a bomba.
5.3.1 Aspiração de um poço
6
5
4
2
3
1
H2
H1
TM075006
Pos. Descrição
1 Ponto de derivação mais alto
2 Válvula de seccionamento
3 Tubos flexíveis
4 Suporte da tubagem
5 Filtro de aspiração
6 Válvula de pé com filtro
H1 Altura de aspiração máxima: 8 m
H2
A tubagem de aspiração deve estar submersa
pelo menos 0,5 m.
5.3.2 Aspiração de um depósito
A
1
2
3
4
6
7
8
5
TM075007
Pos. Descrição
1 Ponto de derivação mais alto
2 Suportes de tubagem
3 Válvula de seccionamento
4 Tubos flexíveis
5 Drenagem para o esgoto
6 Filtro de aspiração
7 Depósito de água potável
8 Válvula de pé com filtro
9 Inclinação mínima de 1 grau
47
Português (PT)
