10.2 Configuração do sistema de
pressurização duplo SCALA1
AVISO
Choque elétrico
Morte ou lesões pessoais graves
‐ Antes de iniciar qualquer trabalho no
produto, desligue a alimentação.
Certifique-se de que a alimentação
não pode ser ligada inadvertidamente.
AVISO
Choque elétrico
Morte ou lesões pessoais graves
‐ A terra de proteção (PE) da saída da
alimentação deve ser ligada à terra de
proteção da bomba. A ficha e a saída
de alimentação devem ter o mesmo
sistema de ligação à terra de proteção.
‐
Todas as ligações elétricas devem ser
efetuadas por pessoal qualificado, em
conformidade com as regulamentações
locais.
Se o cabo de alimentação estiver
danificado, deverá ser substituído pelo
fabricante, pelos serviços técnicos do
fabricante ou por um técnico de
qualificações equivalentes.
Certifique-se de que a instalação elétrica
suporta a corrente nominal [A] do produto.
Consulte a chapa de características do
produto.
A base de assentamento dupla, os coletores e o cabo
de comunicação estão disponíveis no conjunto de
acessórios para SCALA duplo.
Para ativar o funcionamento duplo de duas bombas
SCALA1, siga os passos abaixo.

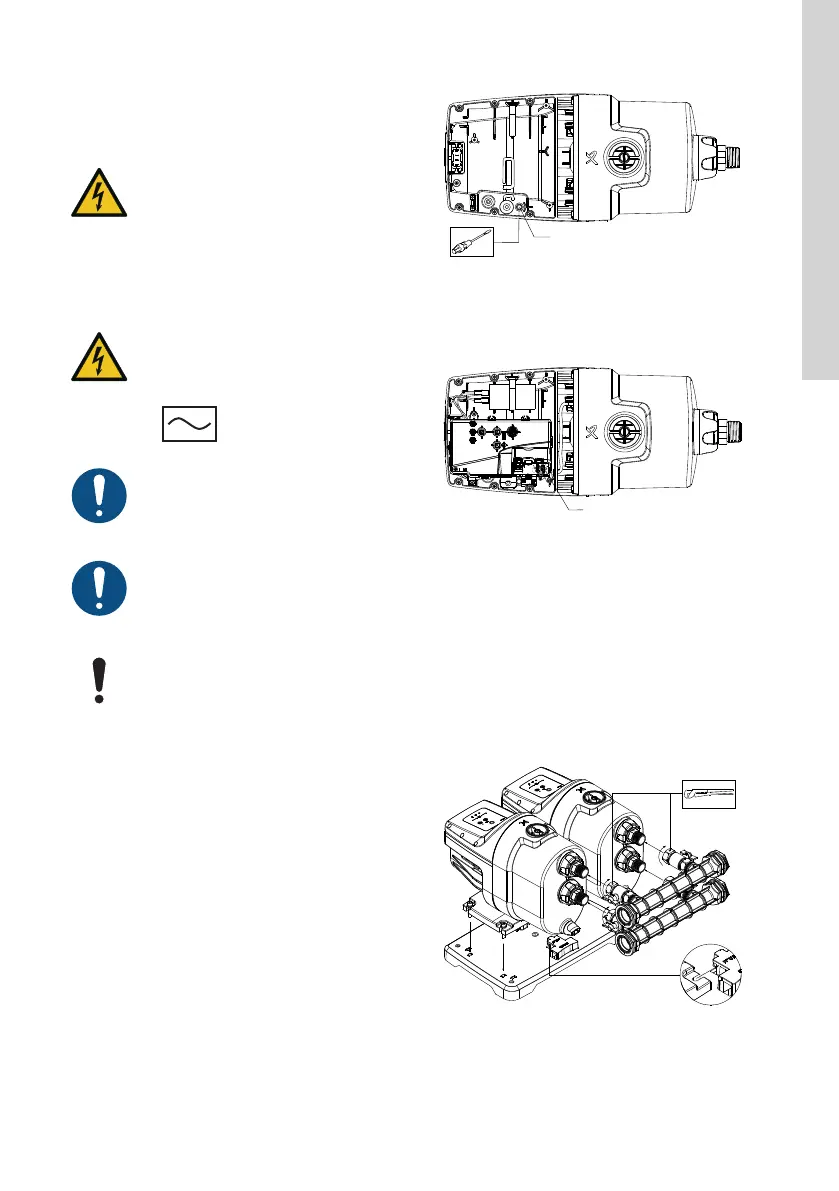

1. Posicione ambas as bombas na base de
assentamento dupla sem as fixar.
2. Abra a tampa de ambas as bombas removendo
os parafusos.
3. Perfure o orifício/a ranhura vaga no lado do
corpo da bomba e puxe uma extremidade do
cabo de comunicação ao longo do orifício.
PUNCH HOLE
TM075385
Perfure um orifício para o cabo de comunicação
4. Ligue o cabo de comunicação no quadro de
controlo da bomba,
COMMUNICATION CABLE INPUT
TM075388
Ligar o cabo de comunicação
5. Ligue a outra extremidade do cabo de
comunicação à segunda bomba, em
conformidade com as instruções no passos 2-4.
6. Fixe ambas as bombas à base de assentamento.
7. Ligue os coletores de aspiração e descarga a
ambas as bombas.
8. Efetue a ferragem de ambas as bombas
consoante as instruções de ferragem.
TM075386
Fixe as bombas à base de assentamento e ligue os
coletores de aspiração e de descarga
9. Siga as instruções de arranque.
