8.2 Cevovodi
Strelice na kućištu pumpe pokazuju smer proticanja
radnog fluida.
Pumpa se može montirati na horizontalnim cevima.
Preporučuje se ugradnja zaustavnih ventila ispred i
iza pumpe. Time se izbegava pražnjenje instalacije u
slučaju eventualne kontrole ili popravke.
Pumpa mora da se ugradi tako da bude slobodna od
naprezanja odn. tako da sile u cevovodu ne mogu da
utiču na njenu funkciju.
Pretpostavka je da su cevovodi, uzimajući u obzir
potrebni ulazni pritisak pumpe, pravilno
dimenzionisani.
U cilju zaštite od nečistoća i stvaranja naslaga
pumpa ne sme nikada da se instalira u najnižoj tački
sistema.
Cevovode treba tako postaviti da ne može doći do
sakupljanja vazduha, posebno u usisnom vodu,
sl. 2.

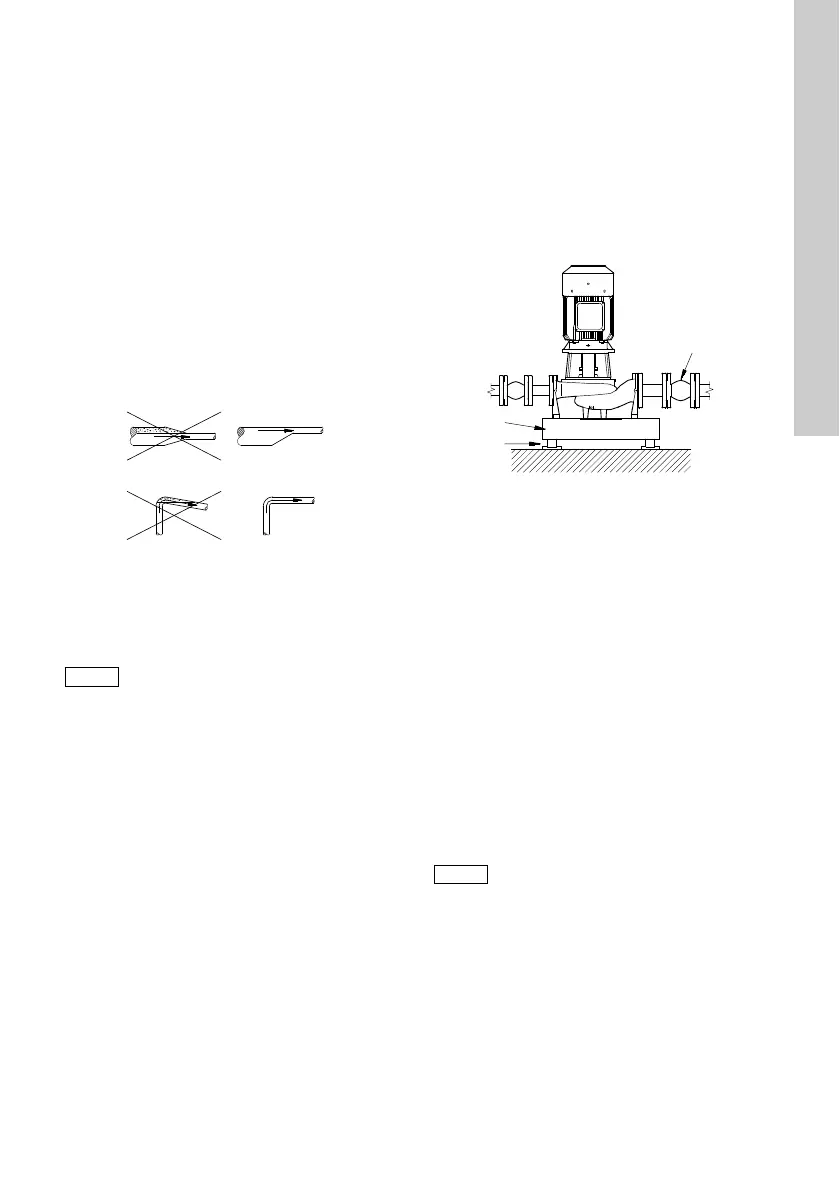

Slika 2 Popravite cevovod na usisnoj strani
pumpe
8.3 Obilazni vod (bajpas)
U cilju izbegavanja te opasnosti kroz pumpu mora da
protiče neka minimalna struja fluida. Ovo se
obezbeđuje ugradnjom bajpasa ili izvoda u neki
rezervoar ili sl., na potisnoj strani pumpe.
Kroz pumpu mora uvek da protiče minimalna struja
fluida koja iznosi 10 % protoka pri najvećoj
efikasnosti pumpe.
Podaci o protoku i naporu pri najvećoj efikasnosti
dati su na natpisnoj pločici pumpe.
8.4 Osnova
Grundfos preporučuje da se pumpa instalira na
betonskoj osnovi (postolju) dovoljno teškoj da
obezbedi trajan i tvrd oslonac celoj pumpi.
Osnova mora biti u stanju da absorbuje bilo kakvu
vibraciju, normalno naprezanje ili šok.
Najvažnije pravilo je da težina betonske osnove
treba biti jednaka 1,5 puta težini pumpe.
Postavite pumpu na osnovu i pričvrstite je.
Osnovna ploča mora biti poduprta na čitavom
području, pogledajte sliku 3.
Slika 3 Osnova za TP pumpu
A: Kompenzator
B: Betonsko postolje
C: Prigušivač vibracija
8.5 Prigušivanje vibracija
Da bi se sprečilo prenošenje vibracija na zgradu i
cevovod, preporučuje se da se ugrade kompenzatori
i prigušivači vibracija, pogledajte sliku 3.
8.5.1 Kompenzatori
Kompenzatori obezbeđuju sledeće funkcije:
• Apsorpciju termičkog širenja i skupljanja
cevovoda izazvanog varijacijama u temperaturi
tečnosti.
• Redukciju mehaničkih uticaja u vezi sa
kolebanjima pritiska u cevovodu.
• Izolacija od buke nastale kao posledica strukture
u cevovodu (samo gumeni kompenzatori).
Kompenzatori moraju biti pričvršćeni na minimalnoj
razdaljini od 1 - 1 1/2 x DN prečnik od pumpe, na
usisnoj i na izlaznim stranama. Ovo sprečava
turbulenciju u spojevima, tako osiguravajući
optimalne uslove usisavanja i minimalan pad pritiska
na izlaznoj strani.
Kod visokih brzina vode (> 5 m/s), preporučuje se da
se ugrade veći kompenzatori koji odgovaraju
cevovodu.Prigušivači vibracija
TM00 2263 0195
Pumpa ne sme da radi pri zatvorenom
zaustavnom ventilu u potisnom vodu
pošto usled toga dolazi do povećanja
temperature / stvaranja pare što može
da dovede do oštećenja pumpe.
TM02 6966 2003
Kompenzatori ne smeju biti podešavani
tako da nadoknađuju neispravnosti u
cevovodu napr. centralno pomeranje ili
neizravnate prirubnice.
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
