Suomi (FI)

177

7.2 Putkisto

Pumpun pesän nuolet ilmoittavat nesteen virtaamis-

suunnan pumpun läpi.

Pumppu soveltuu asennettavaksi vaakasuoriin put-

kiin.

On suositeltavaa varustaa putkisto sulkuventtiileillä

pumpun molemmin puolin. Näin vältytään koko jär-

jestelmän tyhjentämiseltä pumpun tarkastuksen tai

korjauksen yhteydessä.

Putkistoasennuksen jännitykset eivät saa siirtyä

pumppupesään.

Pumpun tulopaineen huomioonottaen edellytetään,

että putkisto on oikein mitoitettu.

Pumppua ei koskaan saa asentaa putkiston alim-

paan kohtaan, koska juuri siihen voi kaikki putkiston

lika ja epäpuhtaudet kerääntyä.

Putkisto on asennettu siten, että ilmataskuilta välty-

tään erikoisesti tulopuolella, katso kuva 2.

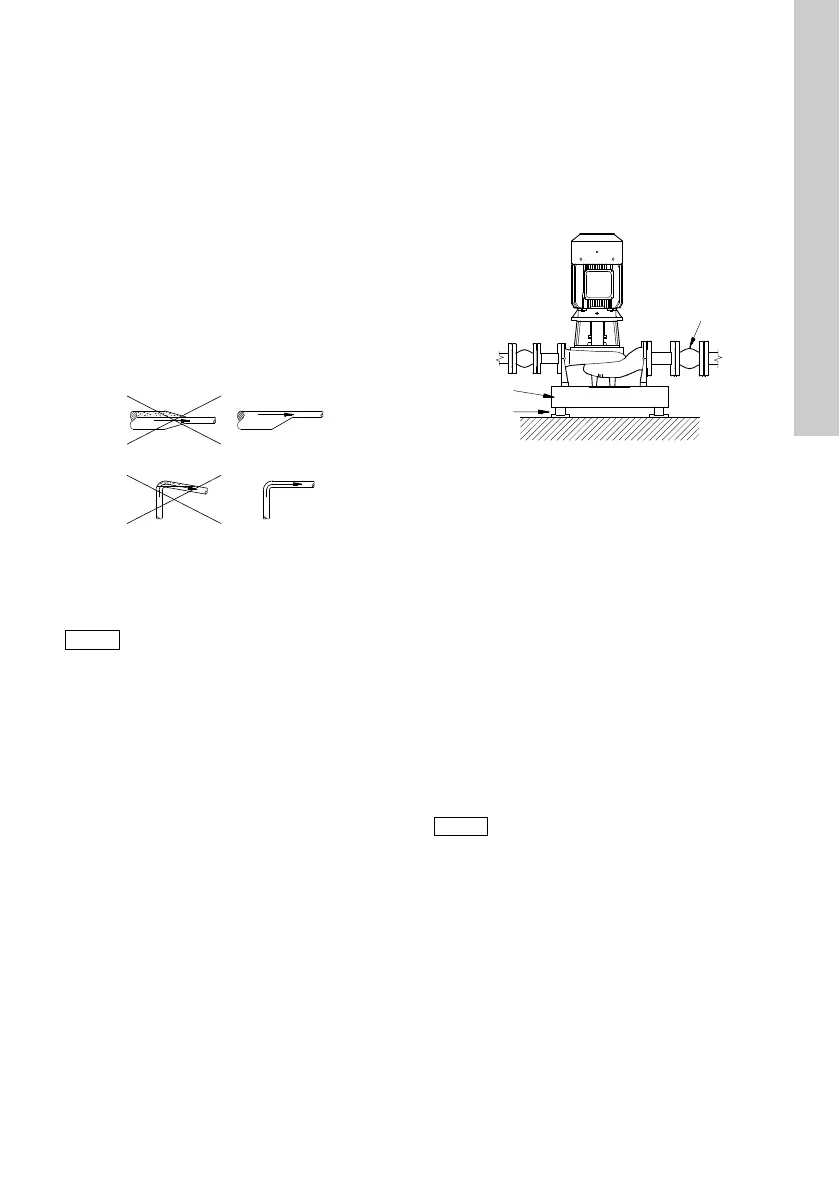

Kuva 2 Oikea putkisto pumpun imupuolella

7.3 Paluukierto

Jos on olemassa vaara käytölle suljettua venttiiliä

vastaan, on varmistettava vähimmäisvirtaama pum-

pun läpi varustamalla pumpun lähtöpuoli paluukierto/

ohitusputkella takaisin säiliöön tai vastaavaan.

Minimivirtaaman on oltava vähintään 10 % korkeim-

man hyötysuhteen virtaamasta.

Korkeimman hyötysuhteen virtaama ja nostokorkeus

ilmenee pumpun tyyppikilvestä.

7.4 Alusta

Grundfos suosittaa, että pumppu asennetaan betoni-

alustalle, jonka massa on riittävän suuri koko pum-

pun pysyvään ja jäykkään tukemiseen. Alustan tulee

pystyä vaimentamaan kaikki tärinät, normaalit jänni-

tykset ja iskut. Yleisesti käytetyn peukalosäännön

mukaan alustan painon tulee olla 1,5 kertaa pumpun

paino.

Aseta pumppu alustalle ja kiinnitä, katso kuva 3.

Kuva 3 TP-pumpun perustus

A: Joustava liitos

B: Betonialusta

C: Tärinänvaimennin

7.5 Tärinän vaimentaminen

Sen estämiseksi, että tärinä siirtyisi pumpusta raken-

nukseen ja putkistoon, suositellaan joustavien liitos-

ten ja tärinänvaimentimien käyttöä, katso kuva 3.

7.5.1 Joustavat liitokset

Joustavat liitokset toimivat seuraavasti:

• Eri nestelämpötiloista johtuvan putkiston lämpö-

laajenemisen ja -kutistumisen kompensointi.

• Putkistoissa esiintyvistä paineiskuista johtuvien

mekaanisten vaikutusten vähentäminen.

• Putkiston runkovälitteisen melun eristäminen

(vain kumipaljevaimentimet).

Joustavat liitokset tulee asentaa sekä imu- että pai-

nepuolella vähintään etäisyydellä 1 - 1 1/2 x DN

pumpusta. Tämä estää pyörteisen virtauksen syntyä

liitoksissa, ja takaa parhaat imuolosuhteet sekä pie-

nimmän painehäviön painepuolella.

Suurilla virtausnopeuksilla (> 5 m/s), suositellaan

putkikokoa vastaavien, suurempien joustavien liitos-

ten käyttöä.

TM00 2263 0195

Huomio

Pumppua ei saa käyttää suljettua vent-

tiiliä vastaan, koska tämä aiheuttaa

nesteen kuumenemista ja lopulta häy-

rystymistä, joka voi tuhota pumpun.

TM02 6966 2003

Huomio

Joustavia liitoksia ei saa käyttää put-

kiosien epätarkkuuksien, esim. epäkes-

keisyyden tai laippojen erisuuntaisuu-

den kompensoimiseksi.

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••
