8.2 Csőhálózat
A szivattyúházon lévő nyilak jelzik a szállított közeg
szivattyún keresztül történő áthaladási irányát.
A szivattyúnak alapozás szükséges a vízszintes
csőszakaszba történő beépítéskor.
Szakaszoló tolózár beépítése szükséges a szivattyú
mindkét oldalára a rendszer leürítésének
elkerülésére, ha a szivattyú javításra szorul,
vagy tisztítása szükséges.
Biztosítani kell, hogy a szivattyútestben ne
keletkezzenek feszültségek a csőszakaszba való
beépítéskor.
A szennyeződések lerakódásának elkerülése
érdekében ne a rendszer legalsó pontjára építsük be
a szivattyút.
A szívóoldali légdugók kialakulásának
megeglőzéséhez a csőszakaszokat a 2. ábrának
megfelelően építsük ki.

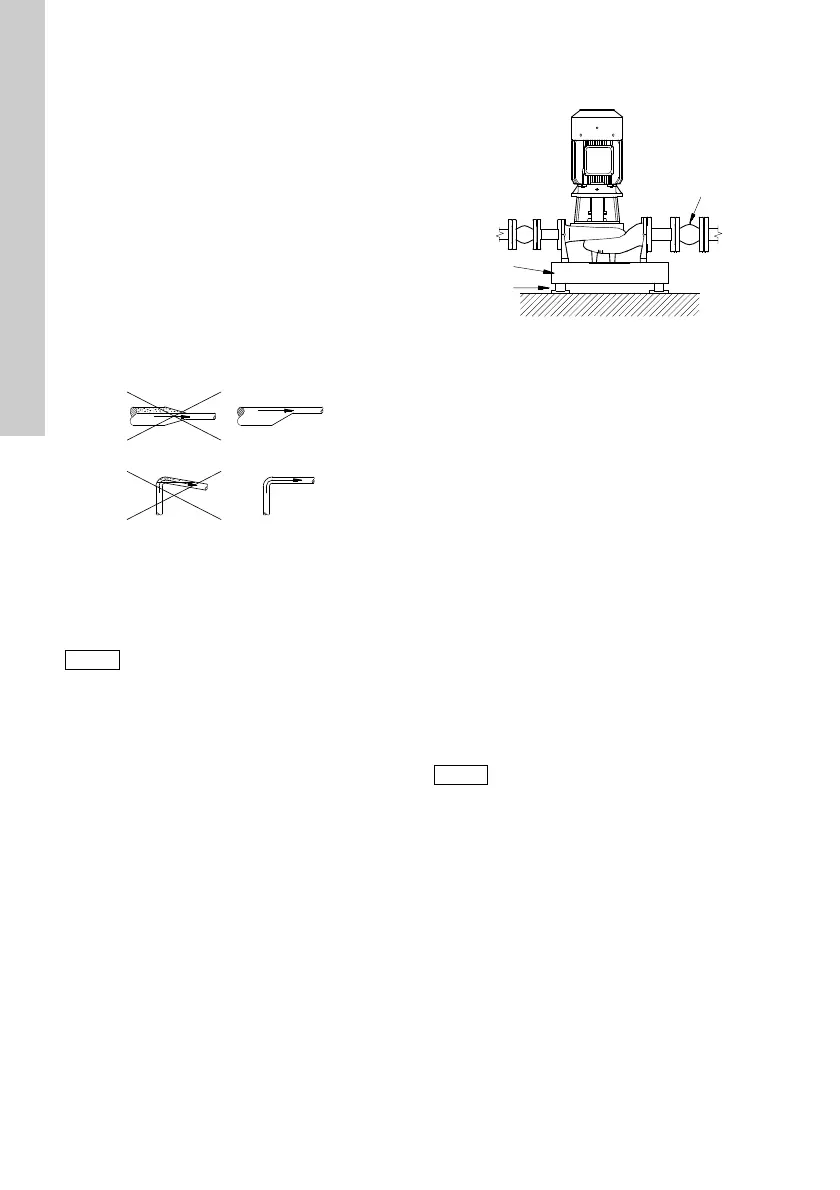

2. ábra Helyes csõhálózati elrendezés
a szivattyú szívóoldalán
8.3 Megkerülő vezeték
E veszély megelőzésére minimális mennyiségnek
kell a szivattyún keresztül folynia. Ennek érdekében,
ha szükséges megkerülő vezetéket kell kiépíteni,
ami a nyomóoldalról visszavezeti a víz egy részét
a szívóoldalra vagy a szívóoldalon lévő tartályba.
A minimális áramlás a mindenkori maximális
hatásfokhoz tartozó térfogatáram 10 %-a.
A maximális hatásfokhoz tartozó térfogatáram és
szállítómagasság a szivattyú adattábláján van
feltüntetve.
8.4 Alapozás
A Grundfos által javasolt beépítésnél a szivattyút egy
beton alapra kell helyezni, mely kellően nehéz és
megfelelően merev ahhoz, hogy az egész szivattyút
elbírja. Az alapozásnak alkalmasnak kell lennie arra,
hogy megfelelően elviselje a normál terhelést és
rázkódást. Gyakorlati tapasztalatok szerint
a megfelelő betonalap tömege 1,5-szerese
a szivattyú teljes tömegének.
Helyezze a szivattyút a beton alapra és erősítse rá
az 3. ábra szerint.
3. ábra Alap TP szivattyúkhoz
A: Kiegyenlítő csőkötés (kompenzátor)
B: Beton alap
C: Rezgéscsillapító
8.5 Rezgéscsillapítás
Ahhoz, hogy megelőzzük a rezgések átterjedését
acsőhálózatra és az épületre rezgéscsillapítók és
kompenzátorok alkalmazása szükséges.
Lásd 3. ábra.
8.5.1 Kompenzátorok
A kompenzátorok a következő feladatokat látják el:
• Kiegyenlítik a csövezetékek hőmérséklet okozta
elmozdulásait, melyek elsősorban a szállított
folyadék hőmérsékletváltozásai miatt
keletkeznek.
• A nyomáslengések okozta mechanikai hatásokat
nem engedik átterjedni a csőszakaszokra.
• Elválasztják a szerkezeti mozgásokat
acsőszakasztól (kizárólag
a gumikompenzátorok).
A kompenzátorokat mindkét oldalán a szivattyú
csonkjaitól a névleges csőátmérő 1 - 1,5 -szeresével
megegyező távolságban kell beépíteni.
Ez megelőzi a turbulenciák kialakulását
a kompenzátorokban, így biztosított az optimális
szívóoldali kondíció és a minimális nyomásesés
a nyomóoldalon.
A magas áramlási sebességek (> 5 m/s),
megkövetelik a nagyobb átmérőjű, a csővezetékhez
illeszkedő kompenzátor beépítését.
TM00 2263 0195
A szivattyúnak nem szabad lezárt
nyomó oldali tolózárral szemben
üzemelnie, mert az emiatt bekövetkező
felmelegedés, gőzfejlődés a szivattyú
sérülését okozhatja.
TM02 6966 2003
A kompenzátorok nem a helytelen
kivitelezésből adódó hibák
kiegyenlítésére szolgálnak
acsővezetékben. Például a nem
központos csőszakaszok összekötése.
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
