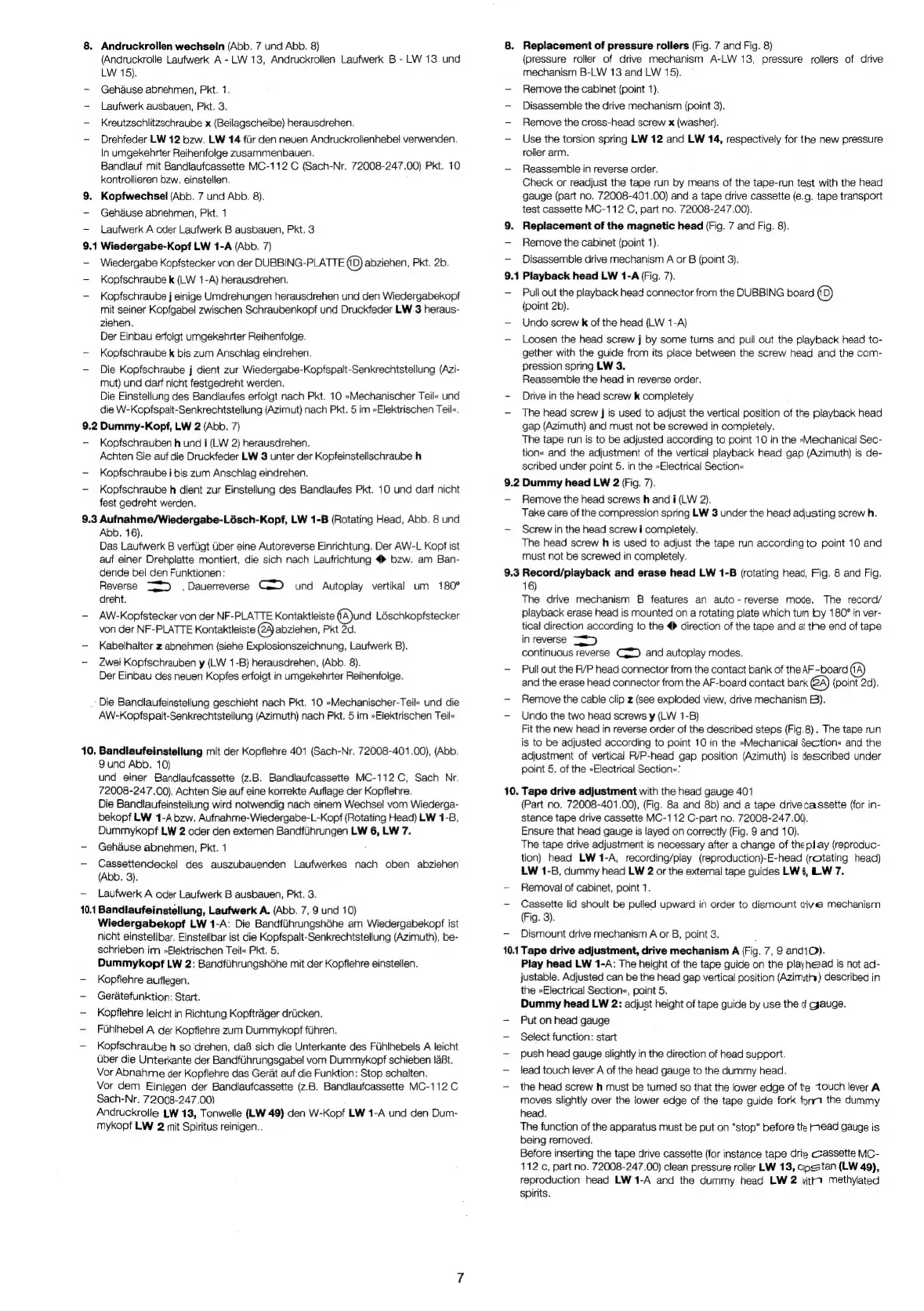

9.
9.1
Andruckrollen
wechseln
(Abb.
7
und
Abb.
8)
(Andruckrolle
Laufwerk
A
-
LW
13,
Andruckroilen
Laufwerk
B
-
LW
13.
und
LW
15).
Gehause
abnehmen,
Pkt.
1.
Laufwerk
ausbauen,
Pkt.
3.
Kreutzschlitzschraube
x
(Beilagscheibe)
herausdrehen.
Drehfeder
LW
12
bzw.
LW
14
fiir
den
neuen
Andruckrollenhebel
verwenden.
In
umgekehrter
Reihenfolge
zusammenbauen.
Bandlauf
mit
Bandlaufcassette
MC-112
C
(Sach-Nr.
72008-247.00)
Pkt.
10
kontrollieren
bzw.
einstellen.
Kopfwechsel
(Abb.
7
und
Abb.
8).
Gehause
abnehmen,
Pkt.
1
Laufwerk
A
oder
Laufwerk
B
ausbauen,
Pkt.
3
Wiedergabe-Kopf
LW
1-A
(Abb.
7)
Wiedergabe
Kopfstecker
von
der
DUBBING-PLATTE
(1D)
abziehen,
Pkt.
2b.
Kopfschraube
k
(LW
1-A)
herausdrehen.
Kopfschraube
j
einige
Umdrehungen
herausdrehen
und
den
Wiedergabekopf
mit
seiner
Kopfgabel
zwischen
Schraubenkopf
und
Druckfeder
LW
3
heraus-
ziehen.
Der
Einbau
erfolgt
umgekehrter
Reihenfolge.
Kopfschraube
k
bis
zum
Anschlag
eindrehen.
Die
Kopfschraube
j
dient
zur
Wiedergabe-Kopfspalt-Senkrechtstellung
(Azi-
mut)
und
darf
nicht
festgedreht
werden.
Die
Einstellung
des
Bandlaufes
erfolgt
nach
Pkt.
10
»Mechanischer
Teil«
und
die
W-Kopfspalt-Senkrechtstellung
(Azimut)
nach
Pkt.
5
im
»Elektrischen
Teil«.
9.2
Dummy-Kopf,
LW
2
(Abb.
7)
Kopfschrauben
h
und
i
(LW
2)
herausdrehen.
Achten
Sie
auf
die
Druckfeder
LW
3
unter
der
Kopfeinstellschraube
h
Kopfschraube
i
bis
zum
Anschlag
eindrehen.
Kopfschraube
h
dient
zur
Einstellung
des
Bandlaufes
Pkt.
10
und
darf
nicht
fest
gedreht
werden.
9.3
Aufnahme/Wiedergabe-Lésch-Kopf,
LW
1-B
(Rotating
Head,
Abb.
8
und
Abb.
16).
Das
Laufwerk
B
verfiigt
Uber
eine
Autoreverse
Einrichtung.
Der
AW-L
Kopf
ist
auf
einer
Drehplatte
montiert,
die
sich
nach
Laufrichtung
<
bzw.
am
Ban-
dende
bei
den
Funktionen:
Reverse
>
_,
Dauerreverse
C
>
und
Autoplay
vertikal
um
180°
dreht.
AW-Kopfstecker
von
der
NF-PLATTE
Kontaktleiste
Aund
Léschkopfstecker
von
der
NF-PLATTE
Kontaktleiste
a)
abziehen,
Pkt
2d.
Kabelhalter
z
abnehmen
(siehe
Explosionszeichnung,
Laufwerk
B).
Zwei
Kopfschrauben
y
(LW
1-B)
herausdrehen,
(Abb.
8).
Der
Einbau
des
neuen
Kopfes
erfolgt
in
umgekehrter
Reihenfolge.
.
Die
Bandlaufeinstellung
geschieht
nach
Pkt.
10
»Mechanischer-Teil«
und
die
10.
10.1
AW-Kopfspalt-Senkrechtstellung
(Azimuth)
nach
Pkt.
5
im
»Elektrischen
Teil«
Bandlaufeinstellung
mit
der
Kopflehre
401
(Sach-Nr.
72008-401
.00),
(Abb.
9
und
Abb.
10)
und
einer
Bandlaufcassette
(z.B.
Bandlaufcassette
MC-112C,
Sach
Nr.
72008-247
.00).
Achten
Sie
auf
eine
korrekte
Auflage
der
Kopflehre.
Die
Bandlaufeinstellung
wird
notwendig
nach
einem
Wechsel
vom
Wiederga-
bekopf
LW
1-A
bzw.
Aufnahme-Wiedergabe-L-Kopf
(Rotating
Head)
LW
1-B,
Dummykopf
LW
2
oder
den
externen
Bandflihrungen
LW
6,
LW
7.
Gehause
abnehmen,
Pkt.
1
Cassettendeckel
des
auszubauenden
Laufwerkes
nach
oben
abziehen
(Abb.
3).
Laufwerk
A
oder
Laufwerk
B
ausbauen,
Pkt.
3.
Bandlaufeinstellung,
Laufwerk
A.
(Abb.
7,
9
und
10)
Wiedergabekopf
LW
1-A:
Die
Bandfiihrungshéhe
am
Wiedergabekopf
ist
nicht
einstelibar.
Einstellbar
ist
die
Kopfspalt-Senkrechtstellung
(Azimuth),
be-
schrieben
im
»Elektrischen
Teil«
Pkt.
5.
Dummykopf
LW
2:
Bandfiihrungshdhe
mit
der
Kopfiehre
einstellen.
Kopflehre
auflegen.
Geratefunktion:
Start.
Kopflehre
leicht
in
Richtung
Kopftrager
driicken.
Fuhlhebel
A
der
Kopflehre
zum
Dummykopf
filhren.
Kopfschraube
h
so
‘drehen,
daB
sich
die
Unterkante
des
Fiihlhebels
A
leicht
ber
die
Unterkante
der
Bandfiihrungsgabel
vom
Dummykopf
schieben
laBt.
Vor
Abnahme
der
Kopflehre
das
Gerat
auf
die
Funktion:
Stop
schaiten.
Vor
dem
Einlegen
der
Bandlaufcassette
(z.B.
Bandlaufcassette
MC-112
C
Sach-Nr.
72008-247.00)
Andruckrolle
LW
13,
Tonwelle
(LW
49)
den
W-Kopf
LW
1-A
und
den
Dum-
mykopf
LW
2
mit
Spiritus
reinigen..
9.1
Replacement
of
pressure
rollers
(Fig.
7
and
Fig.
8)
{pressure
roller
of
drive
mechanism
A-LW
13,
pressure
rollers
of
drive
mechanism
B-LW
13
and
LW
15).
Remove
the-cabinet
(point
1).
Disassemble
the
drive
mechanism
(point
3).
Remove
the
cross-head
screw
x
(washer).
Use
the
torsion
spring
LW
12
and
LW
14,
respectively
for
the
new
pressure
roller
arm.
Reassemble
in
reverse
order.
Check
or
readjust
the
tape
run
by
means
of
the
tape-run
test
with
the
head
gauge
(part
no.
72008-401.00)
and
a
tape
drive
cassette
(e.g.
tape
transport
test
cassette
MC-112
C,
part
no,
72008-247.00).
Replacement
of
the
magnetic
head
(Fig.
7
and
Fig.
8).
Remove
the
cabinet
(point
1).
Disassemble
drive
mechanism
A
or
B
(point
3).
Playback
head
LW
1-A
(Fig.
7).
Pull
out
the
playback
head
connector
from
the
DUBBING
board
(point
2b).
Undo
screw
k
of
the
head
(LW
1-A}
Loosen
the
head
screw
j
by
some
turns
and
pull
out
the
playback
head
to-
gether
with
the
guide
from
its
place
between
the
screw
head
and
the
com-
pression
spring
LW
3.
Reassembie
the
head
in
reverse
order.
Drive
in
the
head
screw
k
completely
The
head
screw
j
is
used
to
adjust
the
vertical
position
of
the
playback
head
gap
(Azimuth)
and
must
not
be
screwed
in
completely.
The
tape
run
is
to
be
adjusted
according
to
point
10
in
the
»Mechanical
Sec-
tion«
and
the
adjustment
of
the
vertical
playback
head
gap
(Azimuth)
is
de-
scribed
under
point
5.
in
the
»Electrical
Section«
9.2
Dummy
head
LW
2
(Fig.
7).
Remove
the
head
screws
h
and
i
(LW
2).
Take
care
of
the
compression
spring
LW
3
under
the
head
adusting
screw
h.
Screw
in
the
head
screw
i
completely.
The
head
screw
h
is
used
to
adjust
the
tape
run
according
to
point
10
and
must
not
be
screwed
in
completely.
9.3
Record/playback
and
erase
head
LW
1-B
(rotating
head,
Fig.
8
and
Fig.
10.
16)
The
drive
mechanism
B
features
an
auto
-
reverse
mode.
The
record/
playback
erase
head
is
mounted
on
a
rotating
plate
which
tuin
by
180°
in
ver-
tical
direction
according
to
the
¢>
direction
of
the
tape
and
ai
the
end
of
tape
in
reverse
>
continuous
reverse
CSD
and
autoplay
modes.
Pull
out
the
R/P
head
connector
from
the
contact
bank
of
the
AF-board
and
the
erase
head
connector
from
the
AF-board
contact
bark
(point
2d).
Remove
the
cable
clip
z
(see
exploded
view,
drive
mechanism
B).
Undo
the
two
head
screws
y
(LW
1-B)
Fit
the
new
head
in
reverse
order
of
the
described
steps
(Fig.8).
The
tape
run
is
to
be
adjusted
according
to
point
10
in
the
»Mechanical
Section«
and
the
adjustment
of
vertical
R/P-head
gap
position
(Azimuth)
is
described
under
point
5.
of
the
»Electrical
Section«*
Tape
drive
adjustment
with
the
head
gauge
401
(Part
no.
72008-401.00),
(Fig.
8a
and
8b)
and
a
tape
drivecassette
(for
in-
stance
tape
drive
cassette
MC-112
C-part
no.
72008-24700.
Ensure
that
head
gauge
is
layed
on
correctly
(Fig.
9
and
10).
The
tape
drive
adjustment
is
necessary
after
a
change
of
the
play
(reproduc-
tion)
head
LW1-A,
recording/play
(reproduction)-E-head
(rotating
head)
LW
1-B,
dummy
head
LW
2
or
the
external
tape
guides
LW
6,
LW
7.
Removal
of
cabinet,
point
1.
Cassette
lid
shoult
be
pulled
upward
in
order
to
dismount
cive
mechanism
(Fig.
3).
Dismount
drive
mechanism
A
or
B,
point
3.
10.1
Tape
drive
adjustment,
drive
mechanism
A
(Fig.
7,
9
andiO).
Play
head
LW
1-A:
The
height
of
the
tape
guide
on
the
playhead
is
not
ad-
justable.
Adjusted
can
be
the
head
gap
vertical
position
(Azimitrs)
described
in
the
»Electrical
Section«,
point
5.
Dummy
head
LW
2:
adjust
height
of
tape
guide
by
use
the
gauge.
Put
on
head
gauge
Select
function:
start
push
head
gauge
slightly
in
the
direction
of
head
support.
lead
touch
lever
A
of
the
head
gauge
to
the
dummy
head.
the
head
screw
h
must
be
turned
so
that
the
lower
edge
of
tte
touch
lever
A
moves
slightly
over
the
lower
edge
of
the
tape
guide
fork
fpr
the
dummy
head.
The
function
of
the
apparatus
must
be
put
on
“stop“
before
th
Fnead
gauge
is
being
removed.
Before
inserting
the
tape
drive
cassette
(for
instance
tape
drig
ccassette
MC-
112
c,
part
no.
72008-247.00)
clean
pressure
roller
LW
13,
cpsstan
(LW
49),
reproduction
head
LW
1-A
and
the
dummy
head
LW
2
witha
methylated
spirits.
To Next Page
Loading...
