Grundig CCF 8300 - Die Verschiedenen Stellungen der Steuerscheibe; Positions of Control Gear

— Gleichlaufwert bei Fremdwiedergabe mit einer 3150 Hz Cassette (z.B. GRUN-
DIG-Testbandcassette 458) gehdrrichtig bewertet +0,2%
—- WiedergabemeBzeit 2 30 Sekunden.

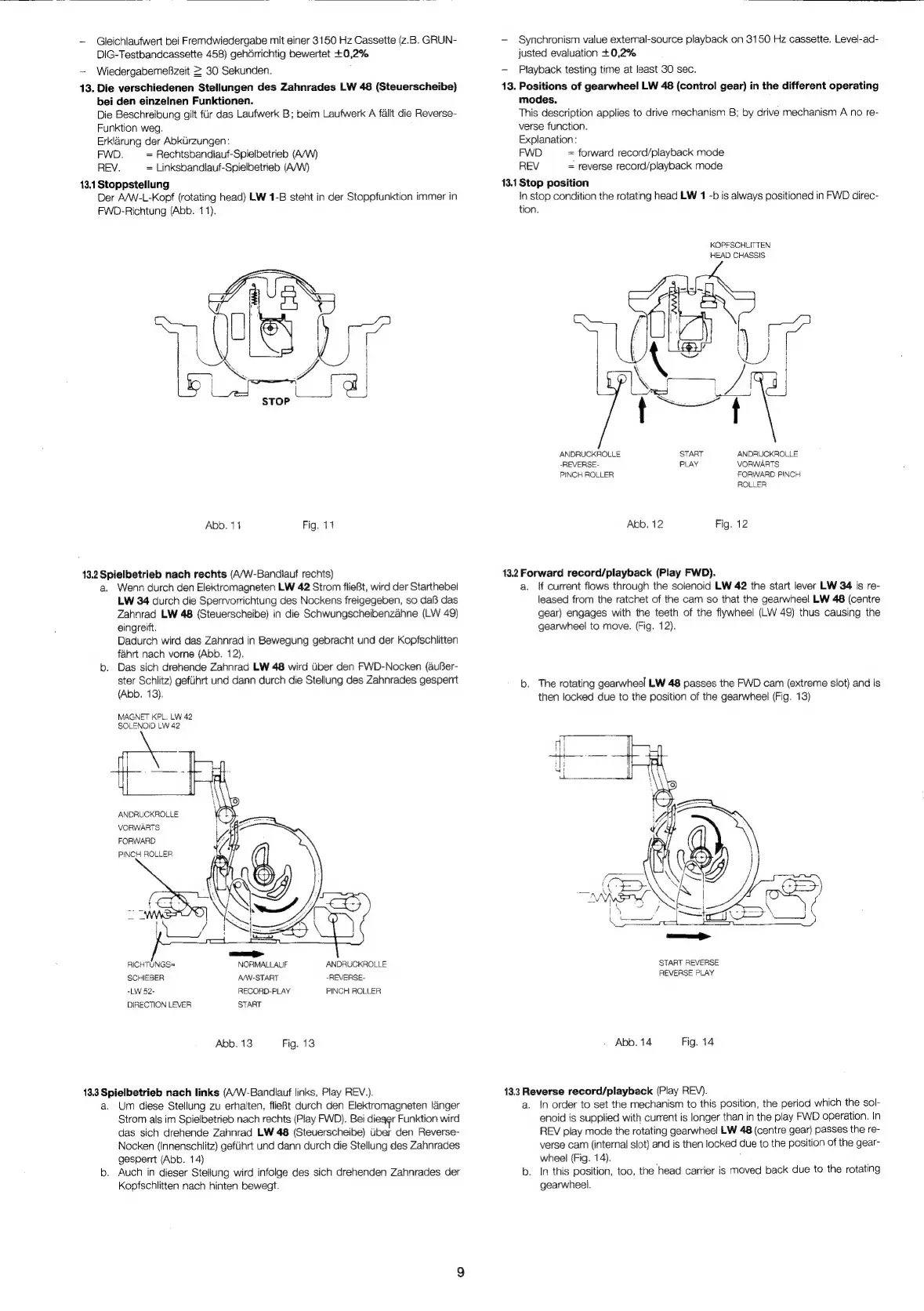

13. Die verschiedenen Stellungen des Zahnrades LW 48 (Steuerscheibe)
bei den einzelnen Funktionen.
Die Beschreibung gilt fir das Laufwerk B; beim Laufwerk A fallt die Reverse-
Funktion weg.
Erklarung der Abkurzungen:
FWD. = Rechtsbandlauf-Spielbetrieb (A/W)
REV. = Linksbandlauf-Spielbetrieb (AWW)
13.1 Stoppstellung
Der A/W-L-Kopf (rotating head) LW 1-B steht in der Stoppfunktion immer in
FWD-Richtung (Abb. 11).
Abb. 11 Fig. 11
13.2 Spielbetrieb nach rechts (A/W-Bandiauf rechts)
a. Wenn durch den Elektromagneten LW 42 Strom flieBt, wird der Starthebel
LW 34 durch die Sperrvorrichtung des Nockens freigegeben, so daB das
Zahnrad LW 48 (Steuerscheibe) in die Schwungscheibenzahne (LW 49)
eingreift.
Dadurch wird das Zahnrad in Bewegung gebracht und der Kopfschlitten
fahrt nach vorne (Abb. 12).
b. Das sich drenende Zahnrad LW 48 wird Uber den FWD-Nocken (auBer-
ster Schlitz) gefinrt und dann durch die Stellung des Zahnrades gesperrt
(Abb. 13).
MAGNET KPL. LW 42
SOLENOID LW 42
ANDRUCKROLLE
VORWARTS
FORWARD
PINCH ROLLER
K
PL
RICHTUNGS= NORMALLAUF ANDRUCKROLLE
SCHIEBER AW-START -REVERSE-
-LW 52- RECORD-PLAY PINCH ROLLER:
DIRECTION LEVER START
Abb. 13 Fig. 13
13.3 Spielbetrieb nach links (A/W-Bandlauf links, Play REV.).
a. Um diese Steliung zu erhalten, flieBt durch den Elektromagneten !anger
Strom als im Spielbetrieb nach rechts (Play FWD). Bei dieser Funktion wird
das sich drehende Zahnrad LW 48 (Steuerscheibe) Uber den Reverse-
Nocken (lnnenschlitz) geflinrt und dann durch die Stellung des Zahnrades
gesperrt (Abb. 14)
b. Auch in dieser Stellung wird infolge des sich drehenden Zahnrades der
Kopfschlitten nach hinten bewegt.
— Synchronism value external-source playback on 3150 Hz cassette. Level-ad-
justed evaluation +0,2%
— Playback testing time at least 30 sec.
13. Positions of gearwheel LW 48 (control gear) in the different operating
modes.
This description applies to drive mechanism B; by drive mechanism A no re-
verse function.
Explanation:
FWD = forward record/playback mode
REV = reverse record/playback mode
13.1 Stop position
In stop condition the rotating head LW 1 -b is always positioned in FWD direc-
tion.
KOPFSCHLITTEN
HEAD CHASSIS
ANDRUCKROLLE START ANDRUCKROLLE
-REVERSE- PLAY VORWARTS
PINCH ROLLER FORWARD PINCH
ROLLER
Abb, 12 Fig. 12
13.2 Forward record/playback (Play FWD).
a. If current flows through the solenoid LW 42 the start lever LW 34 is re-
leased from the ratchet of the cam so that the gearwheel LW 48 (centre
gear) engages with the teeth of the flywheel (LW 49) thus causing the
gearwheel to move. (Fig. 12).
b. The rotating gearwheel LW 48 passes the FWD cam (extreme slot) and is
then locked due to the position of the gearwheel (Fig. 13)
START REVERSE
REVERSE PLAY
Abb. 14 Fig. 14
13.3 Reverse record/playback (Play REV).
a. In order to set the mechanism to this position, the period which the sol-
enoid is supplied with current is longer than in the play FWD operation. In
REV play mode the rotating gearwheel LW 48 (centre gear) passes the re-
verse cam (internal slot) and is then locked due to the position of the gear-
wheel (Fig. 14). ; ‘
b. In this position, too, the head carrier is moved back due to the rotating
gearwheel.
